Деревянная смотровая башня под названием «Эстер» была открыта в Иерусалиме в середине ноября 2017 года. Эта башня в форме цветущего кактуса была спроектирована известным чешским архитектором Мартином Райнишем и находится в комплексе бывшей больницы с 1887 года, недалеко от стен Старого города. С ее помощью посетителям открывается захватывающий вид на Иерусалим.
Все деревянные, стальные и мембранные элементы были собраны в Чехии и затем загружены в два контейнера длиной 12 метров. Все компоненты были изготовлены с высоким качеством, как вручную, так и с помощью технологии CNC. Этот стандарт качества стал необходимой предпосылкой для успешного и быстрого монтажа конструкции в Израиле.
Все сборные компоненты, включая винтовую лестницу, были смонтированы в горизонтальном положении, внутри деревянного опорного кубоида.
Расчет конструкций и строительство TIMBER Design sro
инж. Zbyněk Šrůtek (древесина, сталь, мембрана ETFE)
Ческа-Скалице, Чешская республика
www.timberdesign.cz
Prof. Dipl.-Ing. Михал Бар Ilan (фундаменты)
Израиль
Архитекторы проф. Арка Martin Rajniš, Ing. арка Тобаш Конснар
Прага, Чехия
www.hutarchitektury.cz
Генеральный подрядчик
Huť architektury Martin Rajniš sro
Прага, Чехия
www.hutarchitektury.cz
TIMBER DESIGN s.r.o.
Ческа-Скалице, Чешская республика
www.timberdesign.cz
Maik Engineers Ltd.
Израиль

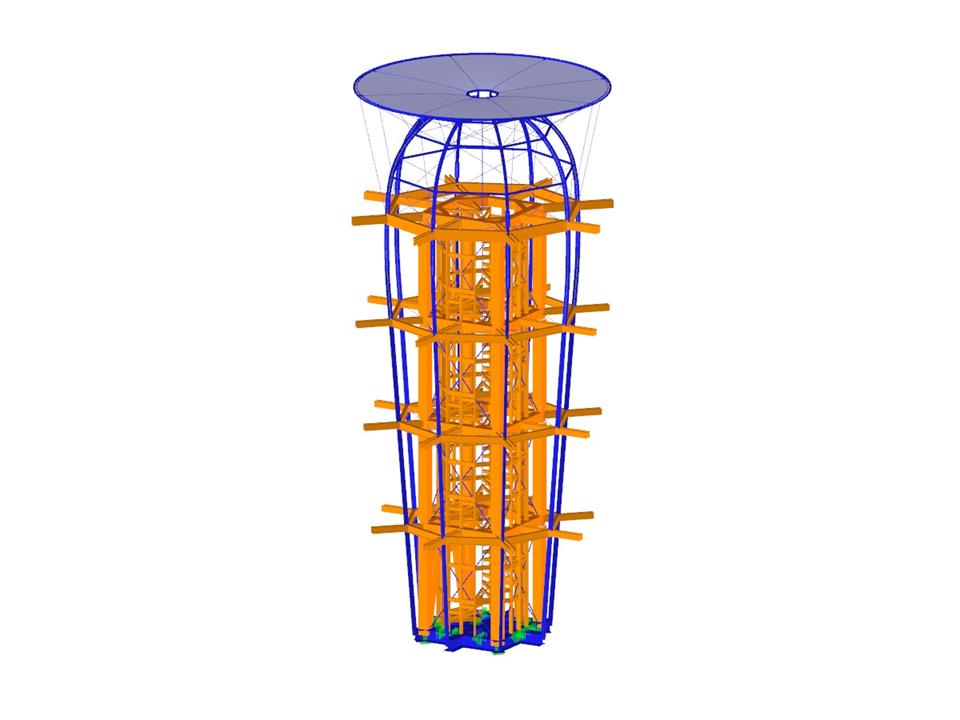

3D модель (© Ing. Zbyněk Šrůtek)
Деревянная смотровая башня
Количество узлов | 818 |
Количество линий | 1442 |
Количество стержней | 1434 |
Количество поверхностей | 0 |
Количество тел | 0 |
Количество загружений | 15 |
Количество сочетаний нагрузок | 0 |
Количество расчетных сочетаний | 0 |
Общий вес | 10,631 t |
Размеры | 7,414 x 15,908 x 7,414 m |
После создания расчетных длин результаты изображаются в виде наглядных таблиц. Здесь вы можете изменить расчетные длины вручную.
Функция экспорта передает расчетные длины в дополнительный модуль RF-/TOWER Design для дальнейших расчетов. Все данные модуля включаются в протокол результатов RFEM/RSTAB. Содержание протокола результатов и состав выходных данных можно выбрать конкретно для каждого расчета.
Наконец, возможно экспортировать созданную модель в RFEM/RSTAB с помощью одного щелчка мыши.
Все данные модуля включаются в протокол результатов RFEM/RSTAB. Содержание протокола результатов и состав выходных данных можно выбрать конкретно для каждого расчета.
Результаты изображаются в виде четко структурированных окон результатов. Кроме данных расчета, результаты содержат все параметры, значимые для расчета. Спецификация создается автоматически в ходе расчета.
Все данные модуля включаются в протокол результатов RFEM/RSTAB. Содержание протокола результатов и состав выходных данных можно выбрать конкретно для каждого расчета.
При выполнении расчета на растяжение, сжатие, изгиб и сдвиг, модуль сравнивает расчетные значения максимальной несущей способности с расчетными величинами воздействий. Если элементы конструкции подвержены изгибу и сжатию, программа учитывает их взаимодействие. Можно задать коэффициенты по методу 1 (Приложение A) или методу 2 (Приложение B).
При расчете потери устойчивости при изгибе нет необходимости задавать ни гибкость, ни упругую критическую силу определяющей формы потери устойчивости. Модуль автоматически вычисляет все необходимые коэффициенты для расчетных значений изгибающих напряжений. RF-/TOWER Design определяет эффективный критический момент при потере устойчивости плоской формы изгиба для каждого стержня на каждом x-разрез сечения.
