Башня Эстер в Иерусалиме, Израиль

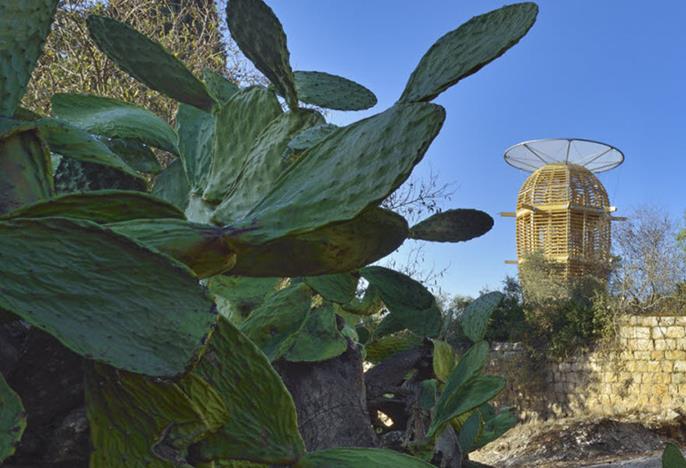

В середине ноября 2017 года в Иерусалиме была открыта деревянная смотровая башня Эстер, спроектированная известным чешским архитектором Мартином Райнишем. Эта башня, спроектированная в виде кактуса известным чешским архитектором Мартином Райнишем, находится в комплексе бывшей больницы 1887 года, недалеко от старых городских стен ...

Все деревянные, стальные и мембранные компоненты конструкции были предварительно собраны в Чехии и отправлены в Израиль в двух 39-футовых контейнерах. Все компоненты были изготовлены вручную с использованием технологий ЧПУ и высокого качества. Данный стандарт качества был важной предпосылкой для успешного и быстрого монтажа в Израиле.

Все сборные элементы были собраны в горизонтальном положении, включая винтовые лестницы внутри деревянного несущего куба.

Конструкция

Башня прикреплена к железобетонной фундаментной плите, опирающейся на четыре сваи, каждая диаметром 14 дюймов и длиной 23 фута, пробуренных в основном в скалистом грунте. Смотровая башня состоит из двух основных взаимно действующих конструктивных систем. Несущее основное ядро высотой 39,4 фута образовано четырьмя несущими главными деревянными колоннами (11 × 11 дюймов - GL28h), которые установлены на расстоянии 7,5 футов от центра.

За основным каркасом следует вторая конструктивная система, которая формирует внешнюю форму башни. Форма кактуса достигается с помощью восьмиугольной призмы. Все конструктивные элементы спроектированы таким образом, чтобы их можно было в любой момент заменить новыми.

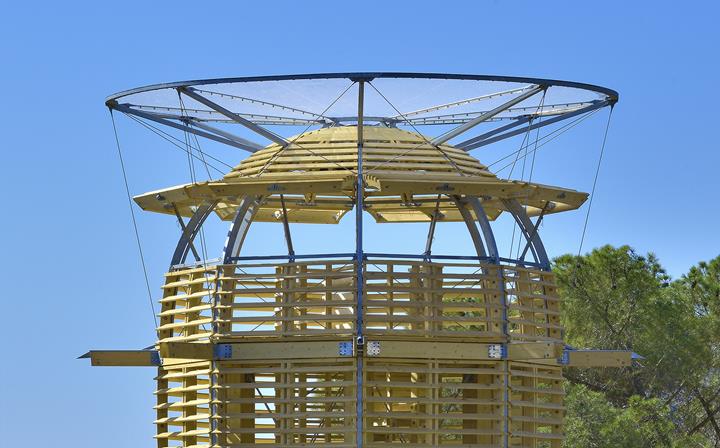

Над смотровой площадкой фасадная конструкция завершается куполом с центральным стальным кольцом, объединяющим восемь стальных балок. Конструкция кровли спроектирована в сочетании с несущей рамой из горячеоцинкованной стали и специальной мембраной из пленки ETFE. Отличный опыт работы с мембранами имеют дизайнеры из проекта дирижабля «Гулливер» для Центра современного искусства в Праге.

Чешско-израильский проект архитектора Мартина Райниша в волшебном городе Иерусалим может служить символическим выражением традиционно добрых отношений между двумя странами.

Место Gdalyahu Alon St 14,Jerusalem Israel
Расчет конструкций TIMBER DESIGN sro
Ing. Zbyněk Šrůtek (древесина, сталь, мембраны из ETFE)
Ческа Скалице, Чехия
www.timberdesign.cz

Проф., Дипл. Техн. Михал Бар Илан (Фонды)
Израиль
Архитекторы Prof. Ing. arch. Martin Rajniš, Ing. arch. Tomáš Kosnar
Прага, Чехия
hutarchitektury.cz
Генеральные подрядчики Huť architektury Martin Rajniš s.r.o.
Прага, Чехия
hutarchitektury.cz

TIMBER DESIGN s.r.o.
Ческа Скалице, Чехия
www.timberdesign.cz

Maik Engineers Ltd.
Израиль


Спецификации проекта

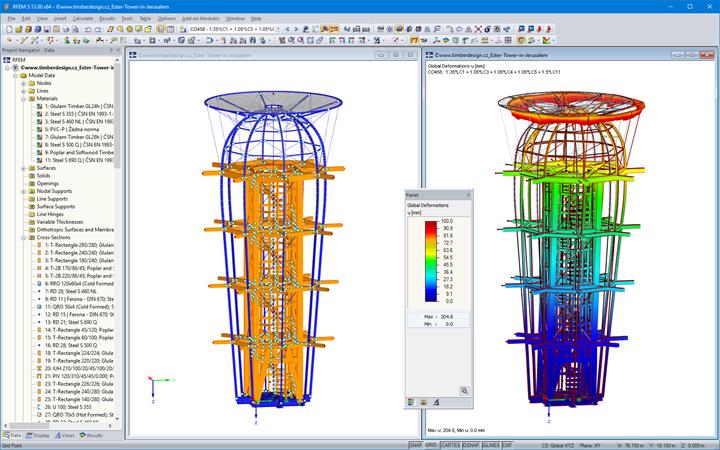

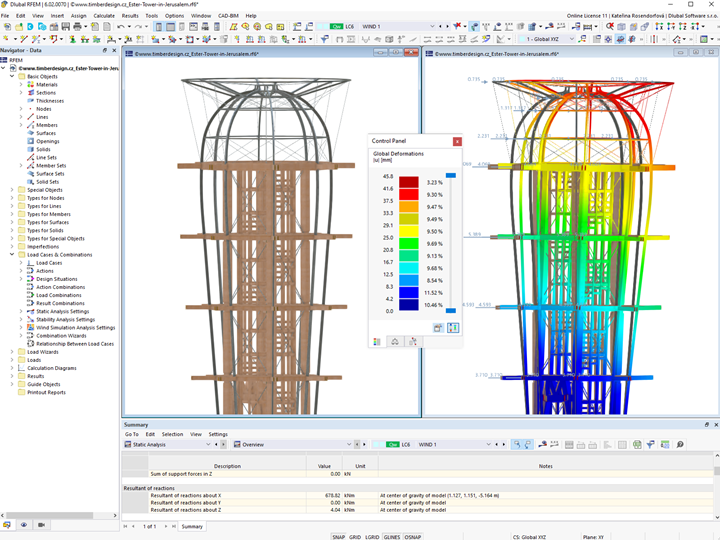

Данные о модели

Количество узлов 818
Количество линий 1442
Количество стержней 1434
Количество поверхностей 0
Количество тел 0
Количество загружений 15
Количество сочетаний нагрузок 0
Количество расчетных сочетаний 0
Общий вес 10,631 t
Размеры (метрические) 7,414 x 15,908 x 7,414 m
Размеры (имперские) 24.32 x 52.19 x 24.32 feet
