2017 年 11 月中旬,耶路撒冷一座名为“Ester”的木结构观景塔正式投入使用。 该钟楼形状像一朵盛开的仙人掌,由捷克建筑师 Martin Rjniš 设计,其前身是 1887 年的医院,离老城不远。 游客可以在顶部观看耶路撒冷壮观的景色。
所有木结构、钢结构和膜结构构件都是在捷克完成预制,然后安装在两个 34.37 米长的集装箱中。 所有组件都是通过手动和使用 CNC 设备制造,质量上乘。 该质量标准是在以色列成功快速安装的重要先决条件。
所有的预制构件都在水平位置组装,螺旋楼梯也在木制支撑长方体内部。
TIMBER Design sro
Ing. Zbyněk Sharůtek(木结构、钢结构、ETFE 膜结构)
Česká Skalice, 捷克
timberdesign.cz
Prof. Dipl.-Ing. Michal Bar Ilan(地基基础)
以色列
建筑师 Prof. 拱形Martin Rjniš, Ing.拱形。托马希·康斯纳尔
Prague, Czech Republic
hutarchitektury.cz
General Contractor
Huť architektury Martin Rjniš sro
Prague, Czech Republic
hutarchitektury.cz
TIMBER DESIGN s.r.o.
Česká Skalice, 捷克
timberdesign.cz
Maik Engineers Ltd.
以色列

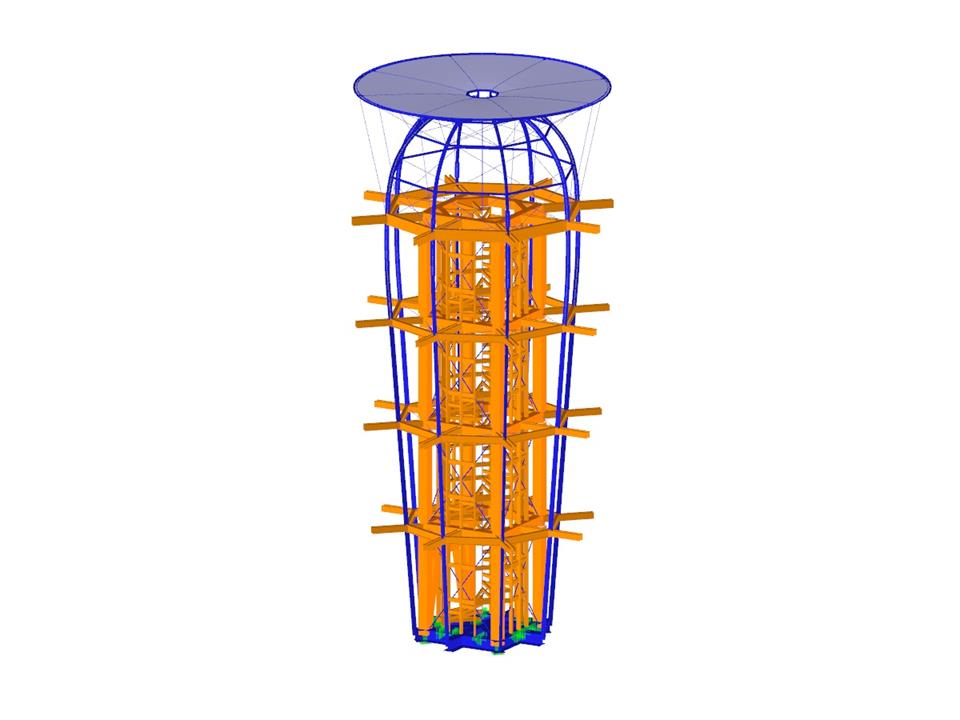

3D model (© Ing. Zbyněk Sharůtek)
木结构观景塔
节点数目: | 818 |
线的数目 | 1442 |
杆件数目: | 1434 |
面的数目: | 0 |
实体数目 | 0 |
荷载工况数目 | 15 |
荷载组合数目 | 0 |
结果组合数目 | 0 |
总重量 | 10,631 t |
翘曲区域尺寸 | 7,414 x 15,908 x 7,414 m |
生成有效长度后,结果会显示在表格中。 用户可以在该对话框中手动修改有效长度。
通过导出功能可以将有效长度传输到附加模块 RF-/TOWER Design 中进行进一步计算。 完整的模块数据是 RFEM/RSTAB 计算书的一部分。 报告的内容和范围可以根据不同的设计需要进行选择。
最后,只需点击鼠标即可将生成的模型导出到 RFEM/RSTAB 中。
完整的模块数据是 RFEM/RSTAB 计算书的一部分。 报告的内容和范围可以根据不同的设计需要进行选择。
结果显示在模块窗口中,一目了然。 除了验算验算外,计算结果中还包括所有与设计相关的参数。 在计算过程中会自动生成物料列表。
完整的模块数据是 RFEM/RSTAB 计算书的一部分。 报告的内容和范围可以根据不同的设计需要进行选择。
对轴心受力、受弯和受剪构件进行计算时,需将其抗力设计值与荷载作用设计值进行对比。 如果进行压弯构件设计时,附加模块 RF-/TOWER Design 会采用弯矩和压力的相关公式。 您可以按照附录 A 中的方法 1 或附录 B 中的方法 2 确定相关系数。
对于弯曲屈曲验算,对于长细比和弹性临界屈曲荷载没有要求。 该模块会自动计算弯矩承载力设计值所需的所有系数。 RF-TOWER Design 可以确定构件每个 x 位置上的弹性弯扭屈曲临界弯矩。
