W połowie listopada 2017 roku w Jerozolimie otwarto drewnianą wieżę widokową o nazwie "Ester". Wieża w kształcie kwitnącego kaktusa została zaprojektowana przez znanego czeskiego architekta Martina Rajniša i znajduje się na terenie dawnego szpitala z 1887 roku, niedaleko murów miejskich. Oferuje zwiedzającym spektakularny widok na Jerozolimę.
Wszystkie elementy drewniane, stalowe i membranowe zostały prefabrykowane w Republice Czeskiej, a następnie załadowane do dwóch kontenerów o długości 9,9 m. Wszystkie elementy zostały wyprodukowane z zachowaniem wysokiej jakości, zarówno ręcznie, jak i przy użyciu technologii CNC. Ta norma jakości była niezbędnym warunkiem udanego i szybkiego montażu w Izraelu.
Wszystkie elementy prefabrykowane zostały zmontowane w pozycji poziomej, łącznie ze spiralnymi schodami wewnątrz drewnianego prostopadłościanu nośnego.
Analiza statyczno-wytrzymałościowa TIMBER Design sro
inż. Zbyněk Šrůtek (drewno, stal, membrana ETFE)
Česká Skalice, Czechy
www.timberdesign.cz
prof. Michal Bar Ilan (Fundamenty)
Izrael
Architekci prof. Łuk. Martin Rajniš, inż. łuk. Tomasz Konsnar
Praga, Czech Republic
hutarchitektury.cz
Generalni wykonawcy
Budynek Martin Rajniš sro
Praga, Czech Republic
hutarchitektury.cz
TIMBER DESIGN s.r.o.
Česká Skalice, Czechy
www.timberdesign.cz
Maik Engineers Ltd.
Izrael

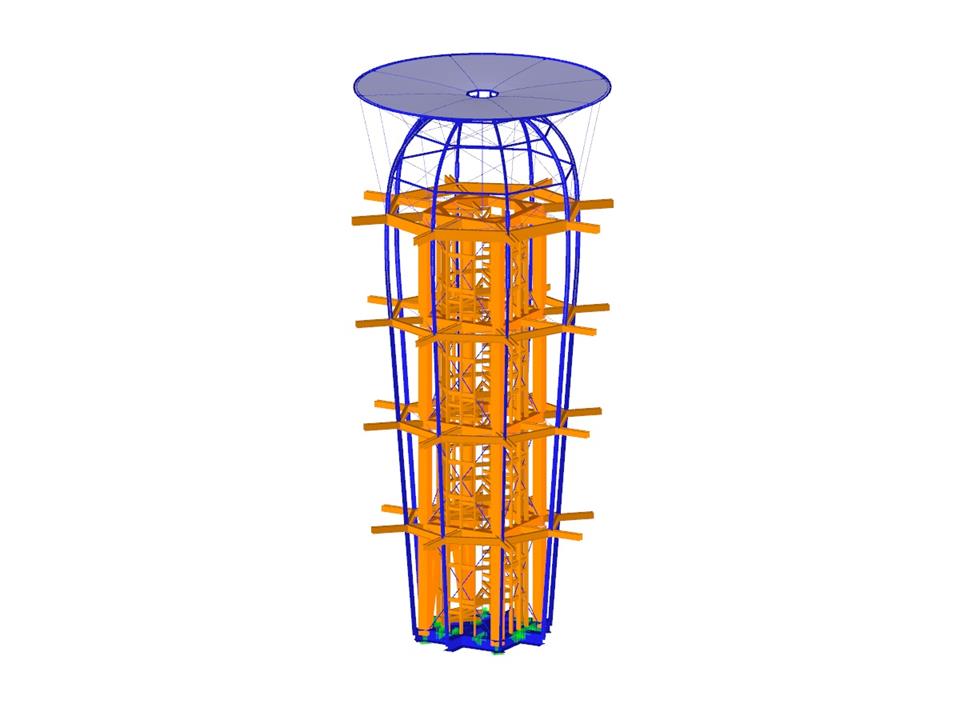

Model 3D (© Ing. Zbyněk Šrůtek)
Drewniana wieża widokowa
| Liczba węzłów | 818 |
| Liczba linii | 1442 |
| Liczba prętów | 1434 |
| Liczba powierzchni | 0 |
| Ilość brył | 0 |
| Ilość przypadków obciążenia | 15 |
| Ilość KO | 0 |
| Liczba kombinacji wyników | 0 |
| Ciężar całkowity | 10,631 t |
| Wymiarowanie | 7,414 x 15,908 x 7,414 m |
