Una torre mirador de madera llamada "Ester" se inauguró en Jerusalén a mediados de noviembre de 2017. Esta torre, con la forma de un cactus en flor, fue diseñada por el renombrado arquitecto checo Martin Rajniš y está ubicada en el complejo de un antiguo hospital de 1887, no lejos de las murallas del casco antiguo. Ofrece a los visitantes una vista espectacular de Jerusalén.
Todos los elementos de madera, acero y membranas se prefabricaron en la República Checa y luego se cargaron en dos contenedores de 12 metros de largo. Todos los componentes se fabricaron con una alta calidad, tanto manualmente como utilizando tecnología CNC. Este estándar de calidad fue un requisito previo esencial para el montaje rápido y con éxito en Israel.
Todos los componentes prefabricados se ensamblaron en posición horizontal, incluida la escalera de caracol dentro del cuboide de soporte de madera.
Análisis estructural y construcción TIMBER Design sro
Ing. Zbyněk Šrůtek (madera, acero, membrana de ETFE)
Česká Skalice, República Checa
www.timberdesign.cz
Prof. Dipl.-Ing. Michal Bar Ilan (cimentaciones)
Israel
Arquitectos Prof. Arq. Martin Rajniš, Ing. arco Tomáš Konsnar
Praga, República Checa
hutarchitektury.cz
Contratistas generales
Huť architektury Martin Rajniš sro
Praga, República Checa
hutarchitektury.cz
TIMBER DESIGN s.r.o.
Česká Skalice, República Checa
www.timberdesign.cz
Maik Engineers Ltd.
Israel

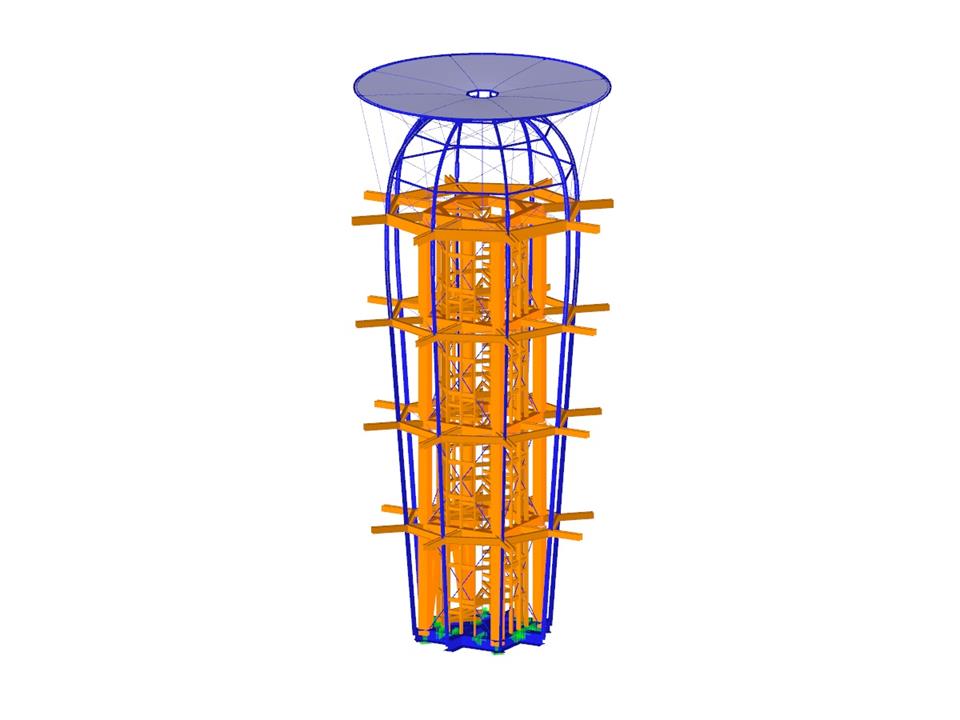

Modelo en 3D (© Ing. Zbyněk Šrůtek)
Torre mirador de madera
| Número de nudos | 818 |
| Número de líneas | 1442 |
| Número de barras | 1434 |
| Número de superficies | 0 |
| Número de sólidos | 0 |
| Número de casos de carga | 15 |
| Número de combinaciones de carga | 0 |
| Número de combinaciones de resultados | 0 |
| Peso completo | 10,631 t |
| Dimensiones | 7,414 x 15,908 x 7,414 m |
