Una torre panoramica in legno chiamata "Ester" è stata aperta a Gerusalemme a metà novembre 2017. Questa torre, a forma di cactus in fiore, è stata progettata dal famoso architetto ceco Martin Rajniš e si trova nel complesso di un ex ospedale del 1887, non lontano dalle mura della città vecchia. Offre ai visitatori una vista spettacolare su Gerusalemme.
Tutti gli elementi in legno, acciaio e membrane sono stati prefabbricati nella Repubblica Ceca e quindi caricati in due container lunghi 11.000 m. Tutti i componenti sono stati prodotti con un'alta qualità, sia manualmente che utilizzando la tecnologia CNC. Questo standard di qualità è stato un prerequisito essenziale per un montaggio rapido e di successo in Israele.
Tutti i componenti prefabbricati sono stati assemblati in posizione orizzontale, compresa la scala a chiocciola all'interno del cuboide di supporto in legno.
Analisi strutturale e costruzione TIMBER Design sro
Ing. Zbyněk Šrůtek (Legno, acciaio, membrana ETFE)
Česká Skalice, Repubblica Ceca
www.timberdesign.cz
Prof. Dipl.-Ing. Michal Bar Ilan (Fondazioni)
Israele
Architetti prof. Arch. Martin Rajniš, ing. arco. Tomáš Konsnar
Praga, Repubblica Ceca
hutarchitektury.cz
General Contractor
Huť architektury Martin Rajniš sro
Praga, Repubblica Ceca
hutarchitektury.cz
TIMBER DESIGN s.r.o.
Česká Skalice, Repubblica Ceca
www.timberdesign.cz
Maik Engineers Ltd.
Israele

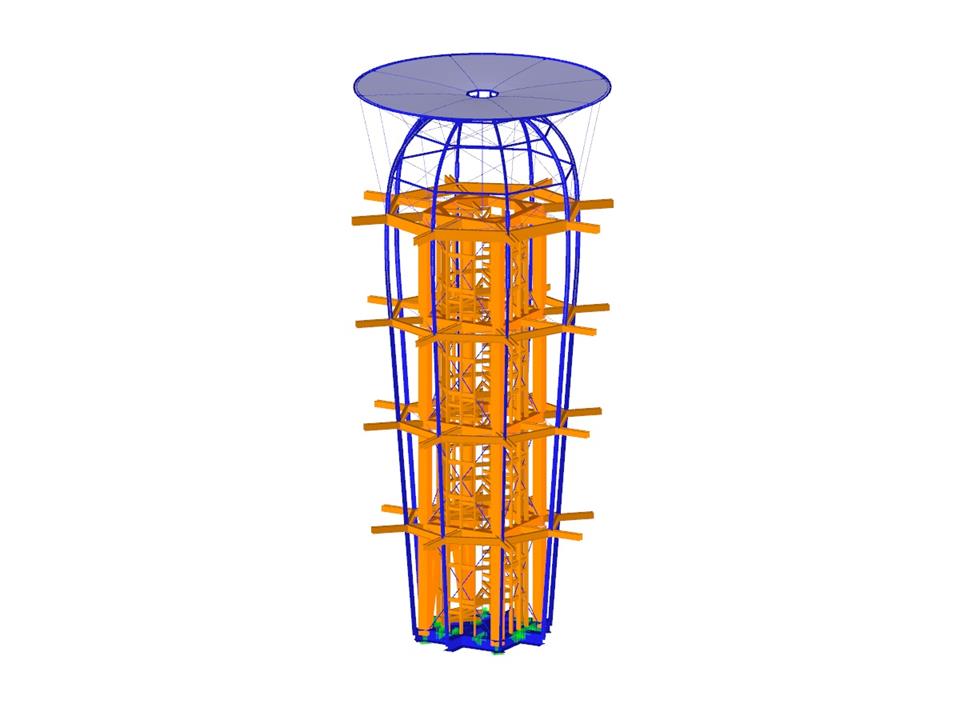

Modello 3D (© Ing. Zbyněk Šrůtek)
Torre di avvistamento in legno
| Numero di nodi | 818 |
| Numero di linee | 1442 |
| Numero di aste | 1434 |
| Numero di superfici | 0 |
| Numero di solidi | 0 |
| Numero di casi di carico | 15 |
| Nr. di combinazioni di carico | 0 |
| Nr. di combinazioni di risultati | 0 |
| Peso totale | 10,631 t |
| Dimensioni | 7,414 x 15,908 x 7,414 m |
