V polovině listopadu 2017 byla v Jeruzalémě slavnostně zpřístupněna dřevěná rozhledna jménem Ester. Věž ve tvaru kaktusu, dílo známého českého architekta Martina Rajniše, je umístěna v areálu bývalé nemocnice z roku 1887, nedaleko hradeb Starého Města. Nabízí návštěvníkům velkolepý výhled na Jeruzalém.
Veškeré dřevěné, ocelové a membránové dílčí prvky byly prefabrikovány v české výrobě a následně přímo naloženy do dvou dvanáctimetrových kontejnerů. Všechny komponenty byly zhotoveny ve vysoké kvalitě jak CNC technologiemi, tak i ručně. Kvalitní provedení bylo základním předpokladem pro úspěšnou a rychlou montáž v Izraeli.
Všechny prefabrikované prvky byly vzájemně smontovány ve vodorovné poloze společně s točitým vřetenovým schodištěm, které prochází uvnitř dřevěného nosného kvádru.
Statika a konstrukce TIMBER Design sro
Ing. Zbyněk Šrůtek (dřevo, ocel, ETFE membrána)
Česká Skalice, Česká republika
www.timberdesign.cz
Prof. Dipl.-Ing. Michal Bar Ilan (základy)
Izrael
Architekti Prof. Arch. Martin Rajniš, Ing. arch. Tomáš Konsnar
Praha, České republika
hutarchitektury.cz
Generální dodavatelé
Huť architektury Martin Rajniš sro
Praha, České republika
hutarchitektury.cz
TIMBER DESIGN s.r.o.
Česká Skalice, Česká republika
www.timberdesign.cz
Maik Engineers Ltd.
Izrael

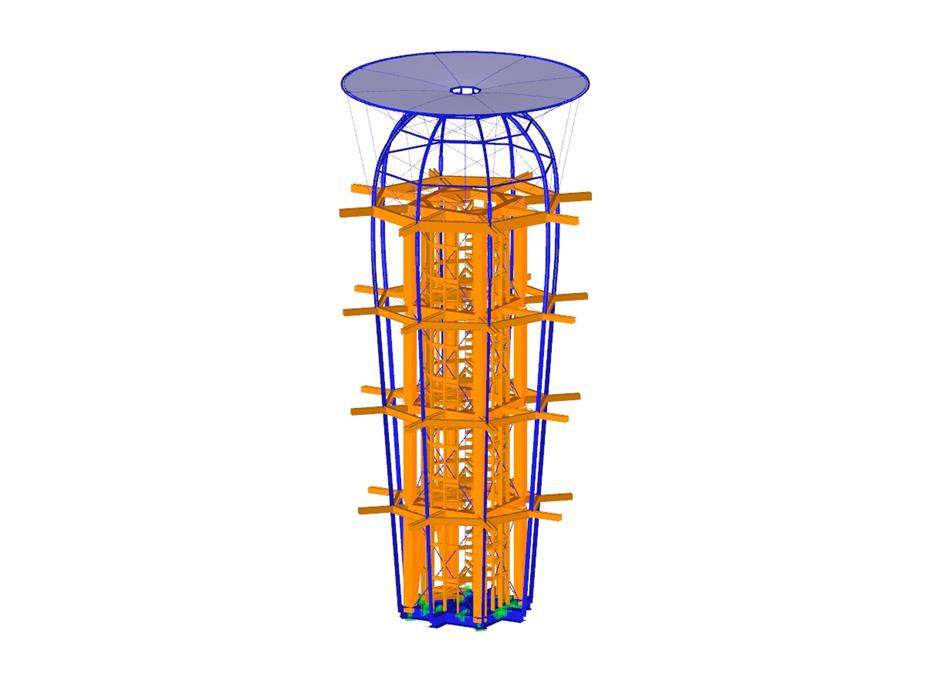

3D model (© Ing. Zbyněk Šrůtek)
Dřevěná rozhledna
| Počet uzlů | 818 |
| Počet linií | 1442 |
| Počet prutů | 1434 |
| Počet ploch | 0 |
| Počet těles | 0 |
| Počet zatěžovacích stavů | 15 |
| Počet kombinací zatížení | 0 |
| Počet kombinací výsledků | 0 |
| Celková hmotnost | 10,631 t |
| Rozměry | 7,414 x 15,908 x 7,414 m |
Projekt zákazníka
Funkce programu
.png?mw=350&hash=f79867dbf405d536638daef39ee25b113e6e540d)
Po vygenerování vzpěrných délek se výsledky zobrazí v přehledných tabulkách. Tam lze vzpěrné délky ručně upravit.
Funkce Export převede vzpěrné délky k dalšímu výpočtu do přídavného modulu RF-/TOWER Design. Kompletní data modulu jsou součástí tiskového protokolu programu RFEM/RSTAB. Obsah protokolu a rozsah výsledků lze vybrat pro jednotlivá posouzení.
Vygenerovaný model lze jednoduše exportovat do programu RFEM/RSTAB jediným kliknutím myši.
Kompletní data modulu jsou součástí tiskového protokolu programu RFEM/RSTAB. Navíc je možné cíleně vybrat obsah tiskového protokolu a požadovaný rozsah výsledků pro jednotlivá posouzení.
Výsledky se zobrazí v přehledně uspořádaných oknech modulu. Výstupní údaje obsahují kromě výsledků posouzení také všechny související parametry. Během výpočtu se automaticky vytvoří výkaz materiálu.
Kompletní data modulu jsou součástí tiskového protokolu programu RFEM/RSTAB. Obsah protokolu a rozsah výsledků lze vybrat pro jednotlivá posouzení.
Při posouzení zatížení v tahu, tlaku, ohybu a smyku modul porovnává návrhové hodnoty maximální únosnosti s návrhovými hodnotami účinků. Pokud konstrukční dílce podléhají ohybu a tlaku současně, program tuto interakci zohlední. RF‑/TOWER Loading umožňuje zvolit interakční vzorec stanovit součinitele podle metody 1 (příloha A) nebo 2 (příloha B).
Posouzení na rovinný vzpěr nevyžaduje ani štíhlost, ani pružné kritické zatížení rozhodujícího případu vybočení. Modul automaticky spočítá všechny potřebné součinitele pro návrhovou hodnotu ohybového napětí. RF‑/TOWER Design určí Ideální kritický moment vzpěru určí samostatně pro všechny pruty na každém místě x daného průřezu.
