Стартап из Мюнхена планирует построить прототип полностью электрического гоночного мотоцикла «Oksejet».
В следующем видео затем показана отличная работа интерфейса между программой Autodesk Alias и RFEM. После реализации проекта в программе Autodesk ALIAS так можно тот же файл открыть в программе RFEM, и получить так представление о возможных деформациях. Обмен данным осуществлялся с помощью файлов DXF.
Стартап: www.sivuon.com

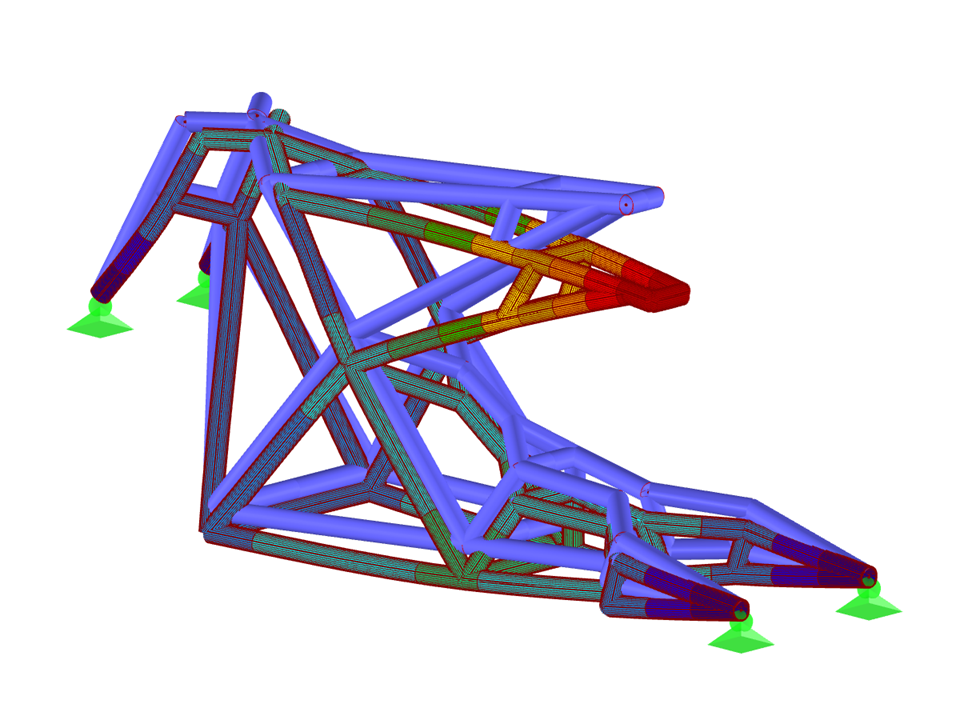

Рама мотоцикла
| Количество узлов | 50 |
| Количество линий | 61 |
| Количество стержней | 61 |
| Количество поверхностей | 0 |
| Количество тел | 0 |
| Количество загружений | 1 |
| Количество сочетаний нагрузок | 0 |
| Количество расчетных сочетаний | 0 |
| Общий вес | 0,014 t |
| Размеры | 0,370 x 0,640 x 1,503 m |
