Startup z Mnichova plánuje postavit prototyp plně elektrického sportovního motocyklu „Oksejet“.
V příloze je video, které ukazuje dobré rozhraní mezi programy Autodesk Alias a RFEM. Po návrhu v programu Autodesk Alias se stejný soubor použije také v programu RFEM pro získání přehledu o prvních deformacích. Výměna dat proběhla ve formátu DXF.
Startup: www.sivuon.com

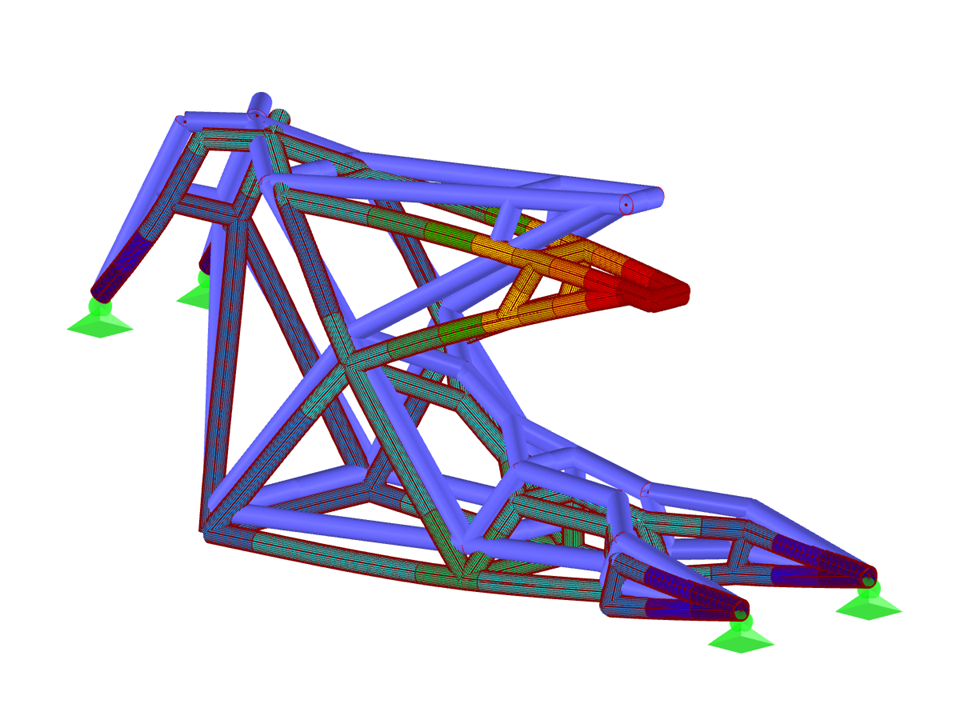

Rám motocyklu
| Počet uzlů | 50 |
| Počet linií | 61 |
| Počet prutů | 61 |
| Počet ploch | 0 |
| Počet těles | 0 |
| Počet zatěžovacích stavů | 1 |
| Počet kombinací zatížení | 0 |
| Počet kombinací výsledků | 0 |
| Celková hmotnost | 0,014 t |
| Rozměry | 0,370 x 0,640 x 1,503 m |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
