Uma startup de Munique está a planear construir um protótipo do supercarro totalmente elétrico "OkseJet".
No vídeo é demonstrada uma boa interface entre o Autodesk Alias e o RFEM. Após o dimensionamento no Autodesk ALIAS, o mesmo ficheiro é utilizado no RFEM para obter uma vista geral das primeiras deformações. A troca foi efetuada no formato DXF.
Inicialização: www.sivuon.com

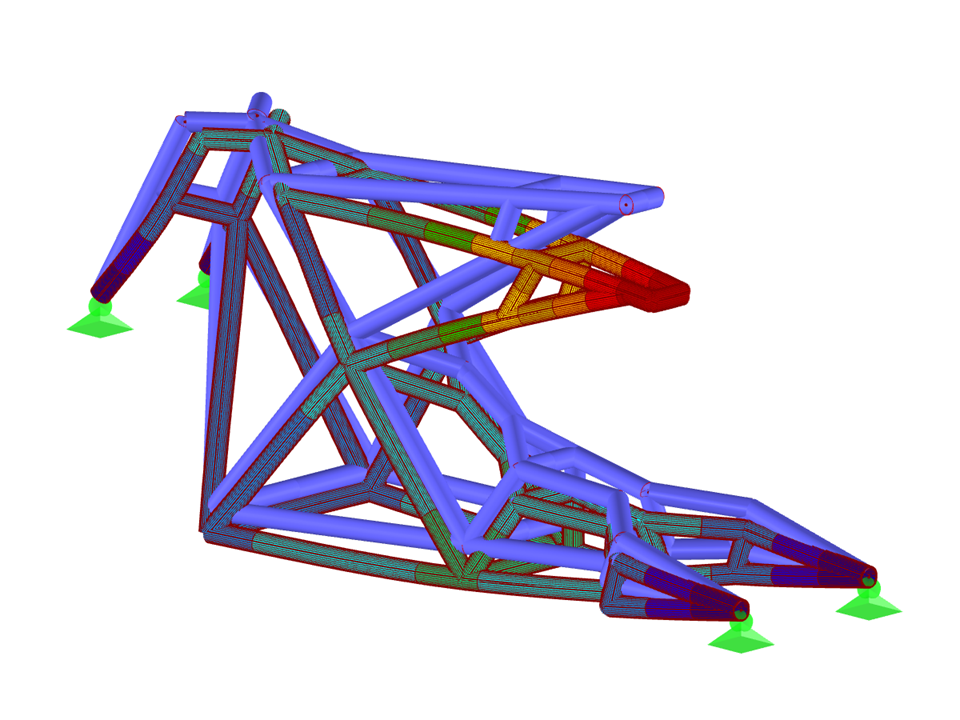

Quadro de motocicleta
| Número de nós | 50 |
| Número de linhas | 61 |
| Número de barras | 61 |
| Número de superfícies | 0 |
| Número de sólidos | 0 |
| Número de casos de carga | 1 |
| Número de combinações de cargas | 0 |
| Número de combinações de resultados | 0 |
| Peso total | 0,014 t |
| Dimensões | 0,370 x 0,640 x 1,503 m |
Pode fazer o download do modelo estrutural para fins de aprendizagem ou para os seus projetos. No entanto, não assumimos qualquer responsabilidade ou garantia pela precisão ou integridade dos modelos.
