Una startup de Múnich planea construir un prototipo del superdeportivo totalmente eléctrico "Oksejet".
El vídeo muestra una buena interfaz entre Autodesk Alias y RFEM. Después de haber realizado el cálculo en Autodesk ALIAS, se utiliza el mismo archivo en RFEM para obtener una vista general de las primeras deformaciones. El intercambio se realizó utilizando el formato DXF.
Puesta en marcha: www.sivuon.es

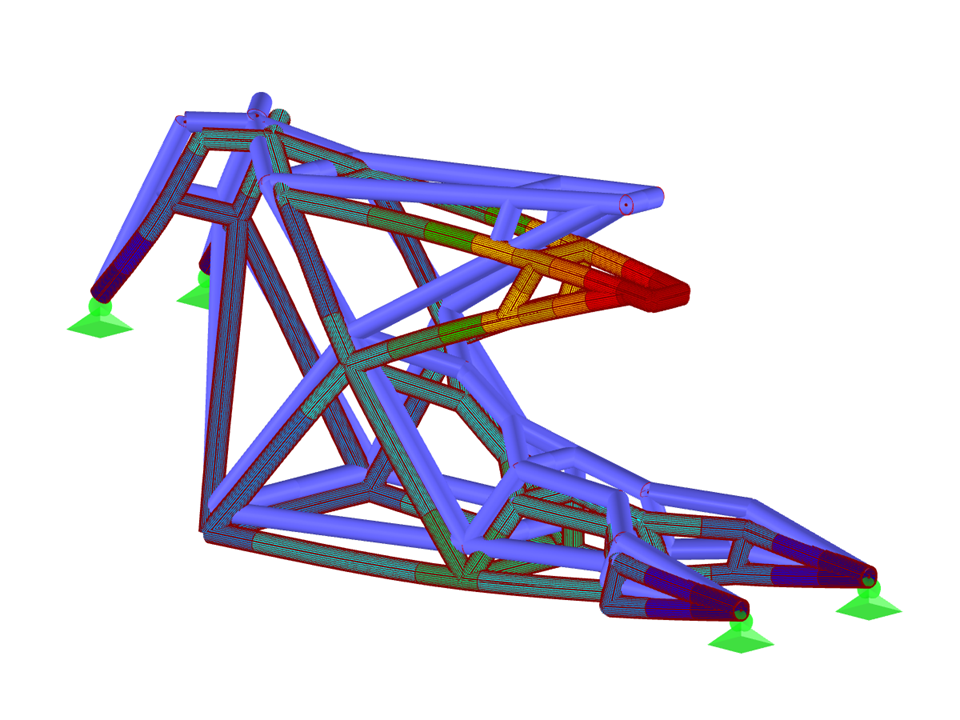

Marco de la motocicleta
| Número de nudos | 50 |
| Número de líneas | 61 |
| Número de barras | 61 |
| Número de superficies | 0 |
| Número de sólidos | 0 |
| Número de casos de carga | 1 |
| Número de combinaciones de carga | 0 |
| Número de combinaciones de resultados | 0 |
| Peso completo | 0,014 t |
| Dimensiones | 0,370 x 0,640 x 1,503 m |
