Ein Startup aus München plant den Prototypenbau des vollelektrischen Supersportlers „Oksejet“.
Anbei findet sich auch ein Video, in der die gute Schnittstelle zwischen Autodesk Alias und RFEM zu sehen ist. Nach dem Entwurf in Autodesk ALIAS wird die gleiche Datei in RFEM gespielt, um einen Überblick über die ersten Verformungen zu verschaffen. Der Austausch wurde mithilfe des DXF-Formats durchgeführt.
Startup: www.sivuon.com

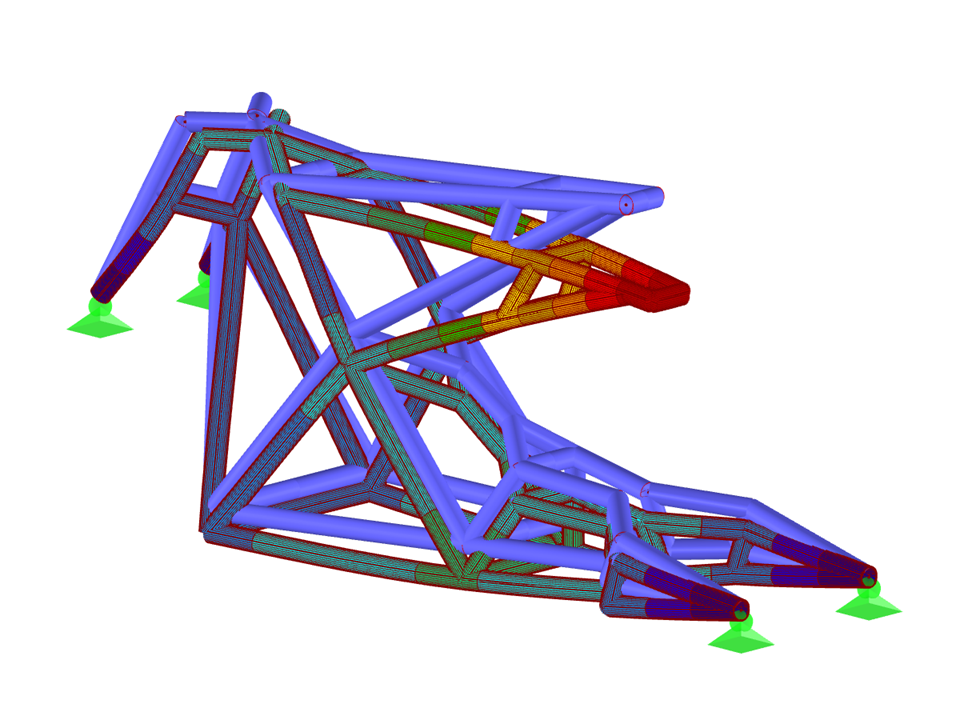

Motorradrahmen
| Anzahl Knoten | 50 |
| Anzahl Linien | 61 |
| Anzahl Stäbe | 61 |
| Anzahl Flächen | 0 |
| Anzahl Volumenkörper | 0 |
| Anzahl Lastfälle | 1 |
| Anzahl Lastkombinationen | 0 |
| Anzahl Ergebniskombinationen | 0 |
| Gesamtgewicht | 0,014 t |
| Abmessungen | 0,370 x 0,640 x 1,503 m |
Dieses Statikmodell können Sie herunterladen, um es für Übungszwecke oder für Ihre Projekte einzusetzen. Wir übernehmen jedoch keine Garantie und Haftung für die Richtigkeit sowie Vollständigkeit des Modells.
