Une start-up munichoise envisage de construire un prototype de la machine supersportive entièrement électrique « Oksejet ».
La vidéo montre une bonne interface entre Autodesk Alias et RFEM. Après la vérification dans Autodesk ALIAS, le même fichier est utilisé dans RFEM pour obtenir une vue d'ensemble des premières déformations. L'échange de fichiers a été effectué au format DXF.
Startup : www.sivuon.com

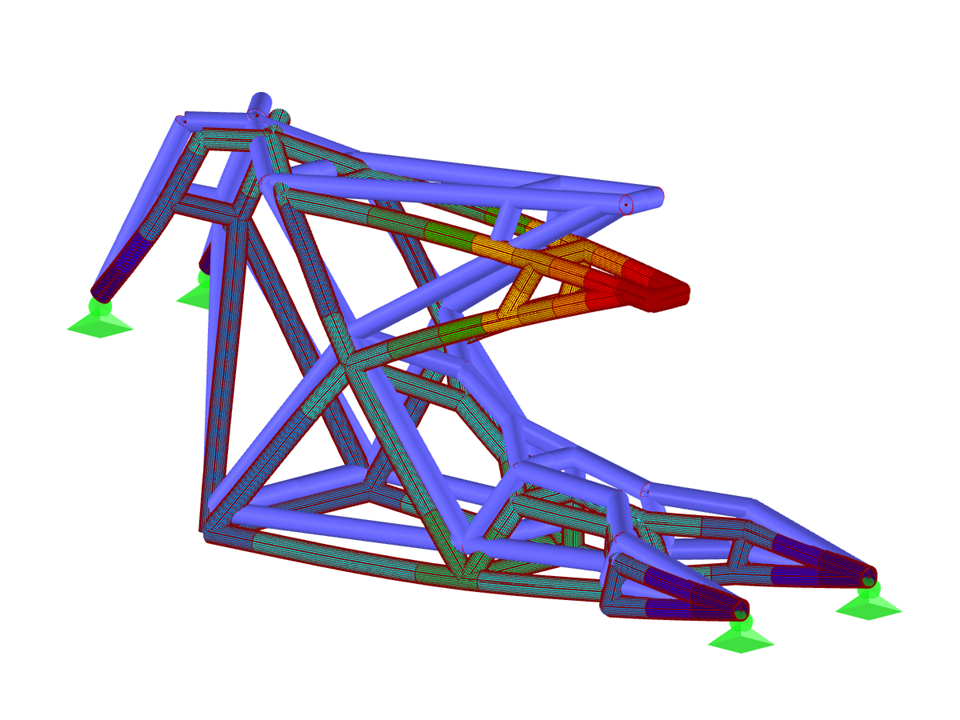

Cadre de moto
| Nombre de nœuds | 50 |
| Nombre de lignes | 61 |
| Nombre de barres | 61 |
| Nombre de surfaces | 0 |
| Nombre de solides | 0 |
| Nombre de cas de charge | 1 |
| Nombre de combinaisons de charges | 0 |
| Nombre de combinaisons de résultats | 0 |
| Poids total | 0,014 t |
| Cotation fonctionnelle | 0,370 x 0,640 x 1,503 m |
Ces modèles sont disponibles au téléchargement à des fins de formation ou de réalisation de projets de calcul de structure. Dlubal Software décline cependant toute responsabilité quant à l'exactitude des modèles et à l'exhaustivité des données qu'ils contiennent.
