Startup z Monachium planuje zbudować prototyp w pełni elektrycznego supersamochodu sportowego „Oksejet”.
Film wideo pokazuje dobry interfejs między Autodesk Alias i RFEM. Po zakończeniu obliczeń w programie Autodesk ALIAS ten sam plik jest wykorzystywany w programie RFEM do przeglądu pierwszych odkształceń. Wymianę przeprowadzono z wykorzystaniem formatu DXF.
Uruchomienie: www.sivuon.com

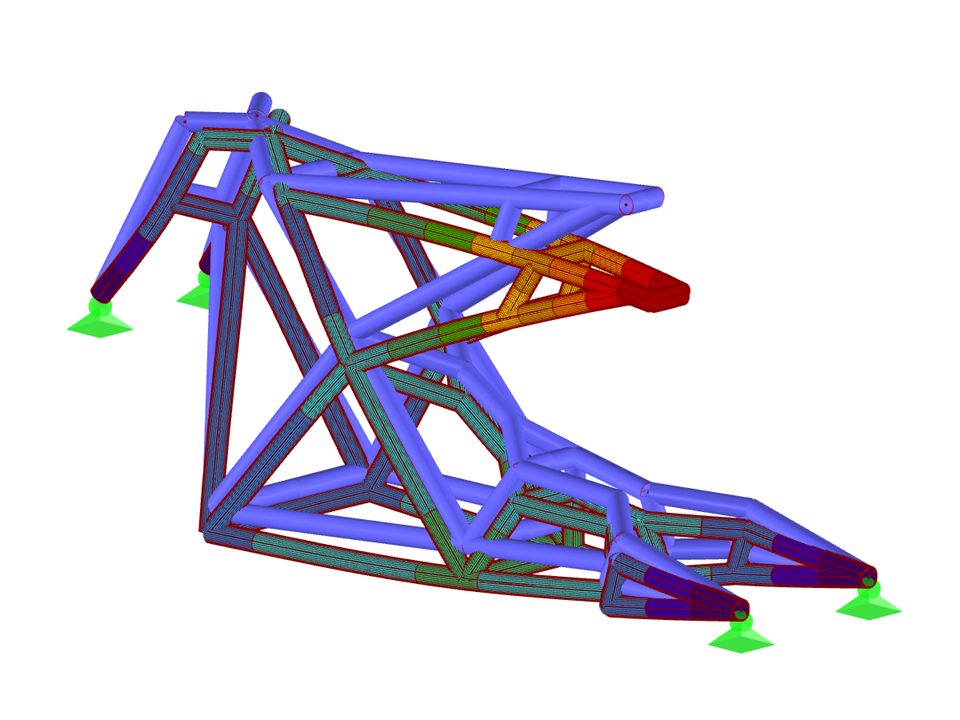

Rama motocyklowa
| Liczba węzłów | 50 |
| Liczba linii | 61 |
| Liczba prętów | 61 |
| Liczba powierzchni | 0 |
| Ilość brył | 0 |
| Ilość przypadków obciążenia | 1 |
| Ilość KO | 0 |
| Liczba kombinacji wyników | 0 |
| Ciężar całkowity | 0,014 t |
| Wymiarowanie | 0,370 x 0,640 x 1,503 m |
