Эта модель демонстрирует неустойчивую динамику рамы, в которой натяжные стержни исключаются из процесса расчёта из-за сжимающих усилий. В процессе расчёта стержневой модели по теории второго порядка переход натягивающих усилий в сжимающие в критических элементах приводит к преждевременному завершению расчёта. За счет интеграции стержней, реализованных в L-профилях и уголках, наглядно показаны неустойчивые состояния. Схематичный рисунок поддерживает изображение пространственной конструкции и визуализирует узлы и механизмы отказа. Модель подходит в качестве технического примера для анализа неустойчивости и прерывания расчёта.


(0)
0 из 5 звезд
5 звёзд 0
4 звезды 0
3 звезды 0
2 звезды 0
1 звезда 0

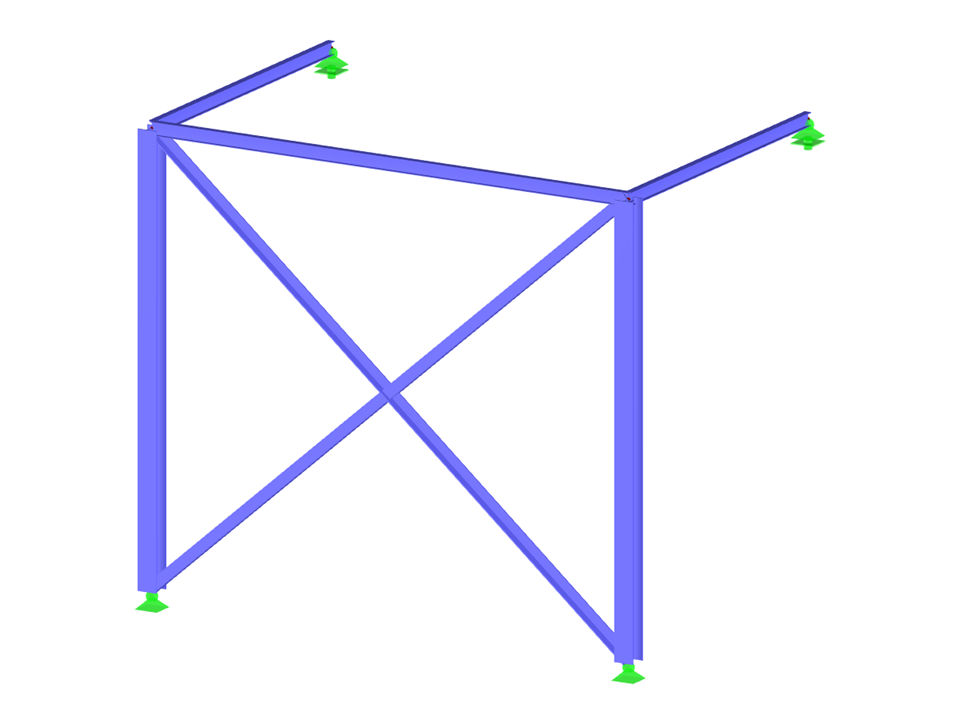

Рама с распорными стержнями

Количество узлов 6
Количество линий 7
Количество стержней 7
Количество загружений 1
Общий вес 0,583 t
Размеры (метрические) 4,815 x 3,215 x 4,215 m
Размеры (имперские) 15.8 x 10.55 x 13.83 feet
Версия программы 5.24.02

На данной странице находятся различные конструктивные модели (напр., файлы RFEM, RSTAB или RWIND), которые можно свободно скачать и затем использовать в учебных целях или для своих собственных проектов. Однако, мы не несем никакой ответственности за точность и полноту этих моделей.
