Este modelo demonstra a dinâmica instável de uma estrutura, em que barras de tração falhadas são eliminadas do processo de cálculo devido a forças de compressão. No processo de um modelo de barra segundo a teoria de segunda ordem, a transição de forças de tração para compressão em elementos críticos leva a uma interrupção prematura do cálculo. A integração de barras de encurvadura, implementadas em perfis L e ângulos, ilustra estados instáveis. Uma representação esquemática apoia a visualização da construção espacial e dos mecanismos de falha. O modelo é adequado como exemplo técnico para análise de instabilidades e interrupções de cálculo.


Total
0 de 5 estrelas
Esta página tem 0 classificações de utilizadores.
5 estrelas
4 estrelas
3 estrelas
2 estrelas
1 estrela
(0)
0 de 5 estrelas
5 estrelas 0
4 estrelas 0
3 estrelas 0
2 estrelas 0
1 estrela 0

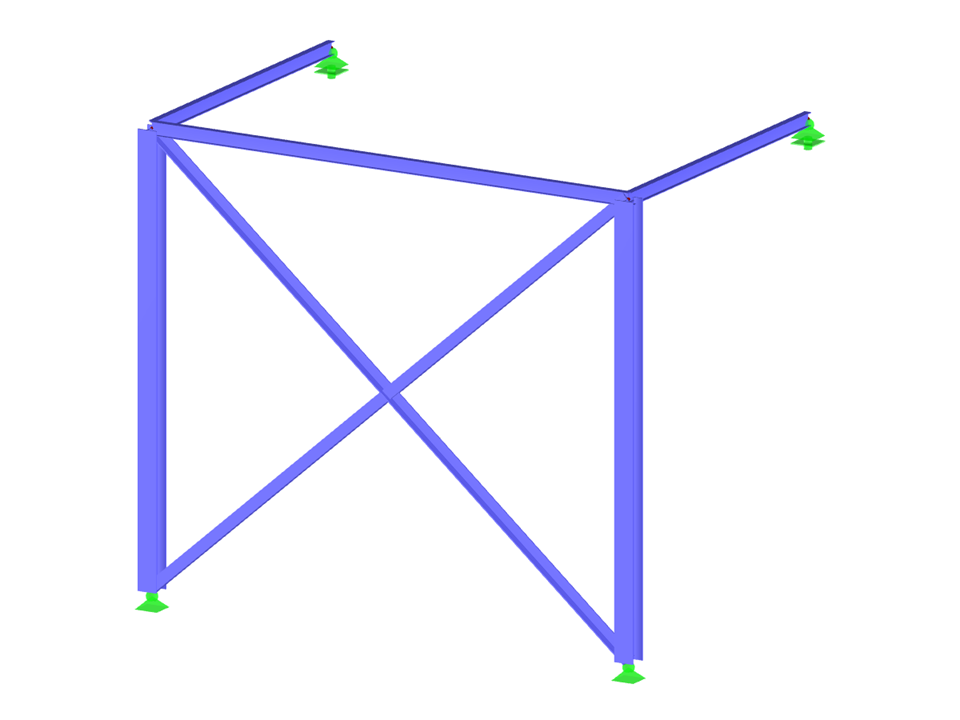

Pórtico com barras de encurvadura

Número de nós 6
Número de linhas 7
Número de barras 7
Número de casos de carga 1
Peso total 0,583 t
Dimensões (métricas) 4,815 x 3,215 x 4,215 m
Dimensões (imperial) 15.8 x 10.55 x 13.83 feet
Versão do programa 5.24.02

Pode fazer o download do modelo estrutural para fins de aprendizagem ou para os seus projetos. No entanto, não assumimos qualquer responsabilidade ou garantia pela precisão ou integridade dos modelos.
