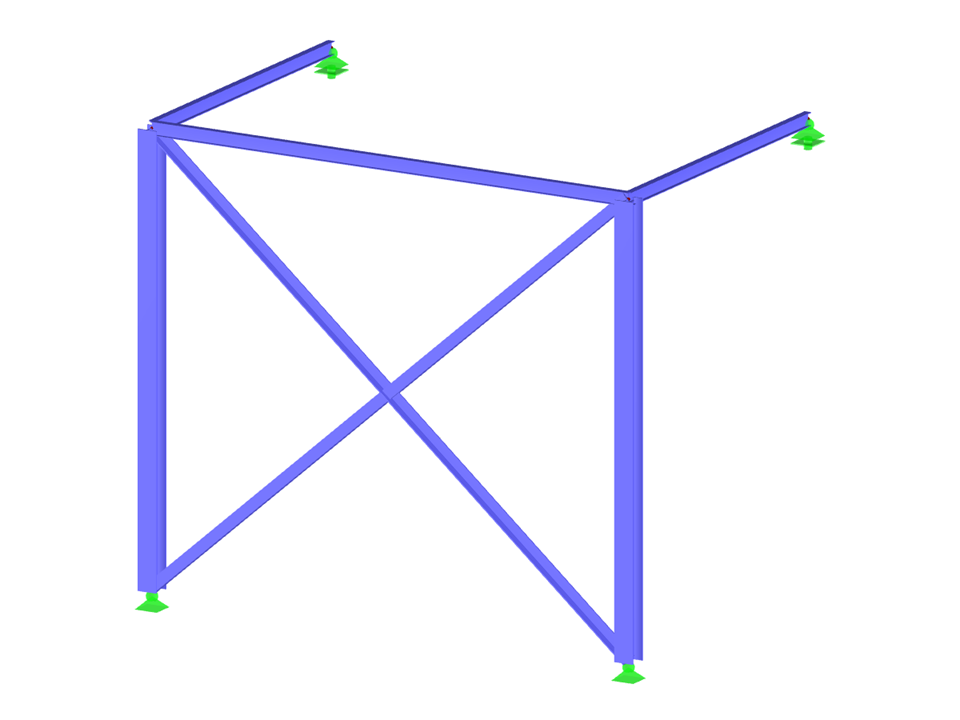

Ce modèle démontre la dynamique instable d’un cadre, où les barres sous traction sont éliminées du calcul en raison des forces de compression. Dans le processus d’un modèle de barre selon la théorie II. ordre, la transition des forces de traction à la compression dans les éléments critiques entraîne un arrêt prématuré du calcul. En intégrant des barres sous pression, réalisées en profils en L et angles, les états instables sont clairement illustrés. Un schéma soutient la représentation de la construction spatiale et illustre les nœuds ainsi que les mécanismes de défaillance. Ce modèle convient comme exemple technique pour l’analyse des instabilités et des interruptions de calcul.
5 étoiles | ||
4 étoiles | ||
3 étoiles | ||
2 étoiles | ||
1 étoile |
Portique avec barres de flambement
Nombre de nœuds | 6 |
Nombre de lignes | 7 |
Nombre de barres | 7 |
Nombre de cas de charge | 1 |
Poids total | 0,583 t |
Dimensions (métrique) | 4,815 x 3,215 x 4,215 m |
Dimensions (impériales) | 15.8 x 10.55 x 13.83 feet |
Version du logiciel | 5.24.02 |
Ces modèles sont disponibles au téléchargement à des fins de formation ou de réalisation de projets de calcul de structure. Dlubal Software décline cependant toute responsabilité quant à l'exactitude des modèles et à l'exhaustivité des données qu'ils contiennent.
