Pórticos con pandeo
  • Descripción
  • Reseñas (0)

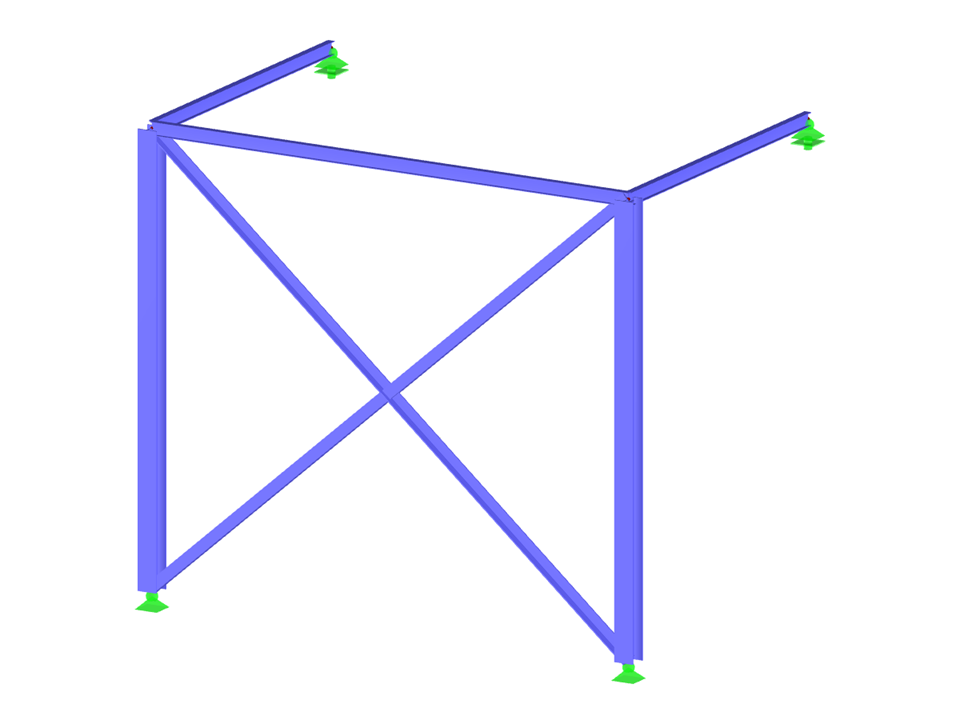

Este modelo demuestra la dinámica inestable de un pórtico, donde los tirantes fallan y son eliminados del proceso de cálculo debido a fuerzas de compresión. En el proceso de un modelo de barras según la teoría de segundo orden, el cambio de fuerzas de tracción a compresión en elementos críticos lleva a la interrupción prematura del cálculo. Mediante la integración de barras de pandeo, implementadas en perfiles en L y ángulos, se ilustran claramente los estados inestables. Una representación esquemática apoya la exposición de la estructura espacial y visualiza los nudos y mecanismos de fallo. El modelo es adecuado como ejemplo técnico para el análisis de inestabilidades e interrupciones de cálculo.

Modelo utilizado en
Total
0 de 5 estrellas
Esta página tiene 0 valoraciones de usuarios.
5 estrellas
4 estrellas
3 estrellas
2 estrellas
1 estrella
(0)
0 de 5 estrellas
5 estrellas 0
4 estrellas 0
3 estrellas 0
2 estrellas 0
1 estrella 0

Pórtico con barras con pandeo

Número de nudos 6
Número de líneas 7
Número de barras 7
Número de casos de carga 1
Peso completo 0,583 t
Dimensiones (métricas) 4,815 x 3,215 x 4,215 m
Dimensiones (imperiales) 15.8 x 10.55 x 13.83 feet
Versión del programa 5.24.02

Aquí puede descargar varios modelos de estructuras que puede usar para fines de formación o para sus proyectos. Sin embargo, no ofrecemos ninguna garantía u obligación por la precisión o integridad de los modelos.

Informar sobre este modelo en 3D
Eventos
Vídeos
Modelos para descargar
Artículos de la base de datos de conocimientos
Pórticos con pandeo
Wenn die Berechnung eines Stabmodells nach Theorie II. Ordnung mit einer Fehlermeldung endet, liegt die Ursache dieser Instabilität nicht selten an ausgefallenen Zugstäben: Sobald in einem Berechnungsschritt Druckkräfte in einem Zugstab auftreten, wird dieser Stab in den folgenden Iterationen nicht mehr berücksichtigt. Por lo tanto, el modelo se puede volver inestable.
