Конструкция большепролетного здания с соединениями, смоделированными с помощью аддона Стальные соединения. Соединения могут быть рассчитаны на потерю устойчивости. Конструкцию и соединение можно использовать для расчёта на устойчивость с помощью аддона «Устойчивость конструкции» для RFEM 6.

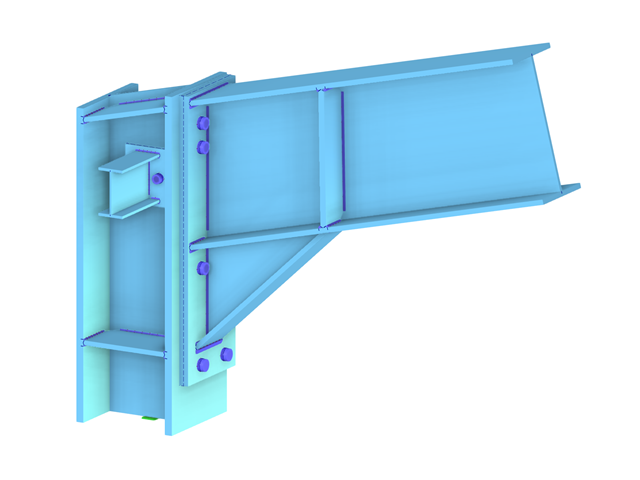

Соединение жестких рам в конструкции холла
| Количество узлов | 47 |
| Количество линий | 61 |
| Количество стержней | 61 |
| Количество поверхностей | 0 |
| Количество тел | 0 |
| Количество загружений | 3 |
| Количество сочетаний нагрузок | 1 |
| Количество расчетных сочетаний | 0 |
| Общий вес | 6,538 t |
| Размеры | 12,000 x 4,500 x 20,000 m |
На данной странице находятся различные конструктивные модели (напр., файлы RFEM, RSTAB или RWIND), которые можно свободно скачать и затем использовать в учебных целях или для своих собственных проектов. Однако, мы не несем никакой ответственности за точность и полноту этих моделей.
Общие сведения
Функции продукта
Функции продукта

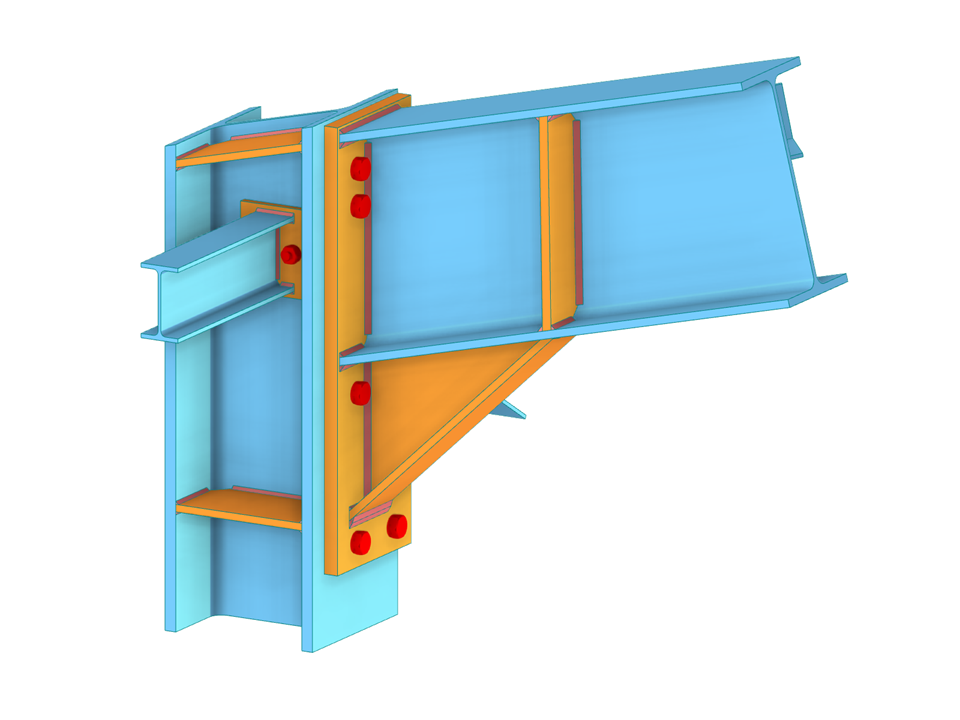

Расчёт рамного соединения с вутами и усиленными стержнями. Для соединения были выполнены расчёт напряжений и расчёт на потерю устойчивости при изгибе. Для изображения результатов потери устойчивости соединение было преобразовано в отдельную модель.
В аддоне Стальные соединения, можно классифицировать жёсткости соединений.
Кроме начальной жёсткости, в таблице также отображаются предельные значения шарнирных и жёстких соединений при выбранных внутренних силах N, My и/или Mz. Полученная классификация затем отображается в таблице как «шарнир», «полужёсткая» или «жёсткая».
K пояснительному видео
В аддоне Стальные соединения , у вас есть возможность учесть предварительное напряжение болтов при расчете всех компонентов.
Вы можете легко активировать предварительное напряжение с помощью флажка в параметрах болта, и это повлияет на расчёт напряжений-деформаций, а также на расчёт жёсткости.
K пояснительному видео
В аддоне Стальные соединения можно проектировать соединения стержней со сборными сечениями. Кроме того, можно выполнять расчётные проверки соединений практически для всех тонкостенных сечений из базы данных RFEM.
K пояснительному видео
