Manual en línea de RFEM | Superficies
Una estructura de nave con conexiones modeladas utilizando el complemento Uniones de acero. Las conexiones se pueden diseñar para pandeo. La estructura y las conexiones se pueden usar para un análisis de estabilidad utilizando el complemento Estabilidad de la estructura para RFEM 6.

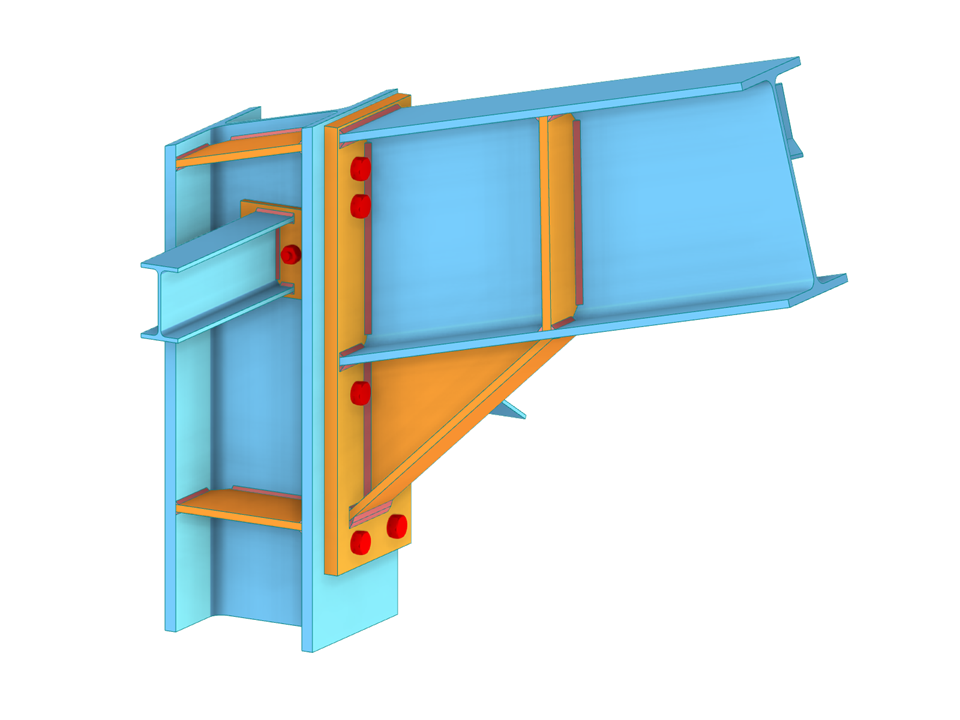

Conexión de marco rígido en la estructura de la sala
| Número de nudos | 47 |
| Número de líneas | 61 |
| Número de barras | 61 |
| Número de superficies | 0 |
| Número de sólidos | 0 |
| Número de casos de carga | 3 |
| Número de combinaciones de carga | 1 |
| Número de combinaciones de resultados | 0 |
| Peso completo | 6.538 t |
| Dimensiones | 12,000 x 4,500 x 20,000 m |
Aquí puede descargar varios modelos de estructuras que puede usar para fines de formación o para sus proyectos. Sin embargo, no ofrecemos ninguna garantía u obligación por la precisión o integridad de los modelos.
Seminario web
Seminario web
Formación en línea
Formación en línea
Característica del producto
Característica del producto

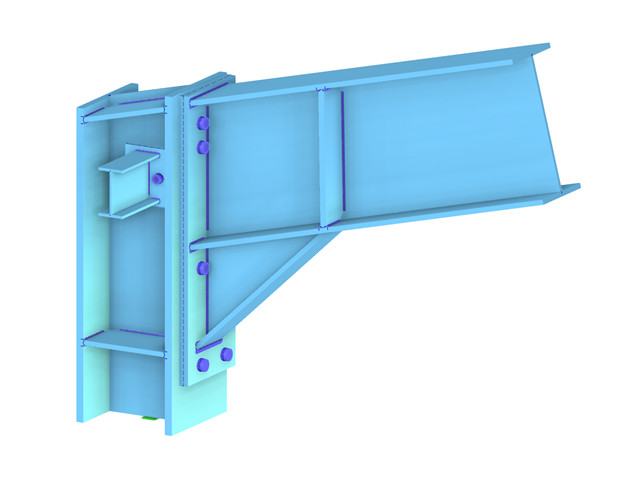

Cálculo de una conexión de pórtico con barras de sección variable y rigidizadas. Se realizó un análisis de tensiones y un análisis de estabilidad de pandeo para la conexión. Para mostrar los resultados de pandeo, la conexión se convirtió en un modelo separado.
En el complemento Uniones de acero, puede clasificar la rigidez de las uniones.
Además de la rigidez inicial, la tabla también muestra los valores límite para las conexiones articuladas y rígidas para los esfuerzos internos seleccionados N, My y/o Mz. La clasificación resultante se muestra en tablas como "articulada", "semirrígida" o "rígida".
Ir al vídeo explicativo
En el complemento Uniones de acero, tiene la opción de considerar el pretensado de los tornillos en el análisis para todos los componentes.
Puede activar fácilmente el pretensado utilizando la casilla de verificación en los parámetros de los tornillos, y tiene un impacto en el análisis de tensión-deformación, así como en el análisis de rigidez.
Ir al vídeo explicativo
En el complemento Uniones de acero, puede diseñar las conexiones de barras con secciones armadas. Además, puede realizar comprobaciones del diseño de uniones para casi todas las secciones de paredes delgadas en la biblioteca de RFEM.
Ir al vídeo explicativo
