Halová konstrukce s modelovanými přípoji pomocí addonu Ocelové přípoje. Přípoje lze navrhnout na boulení. Konstrukce a přípoj lze posoudit na stabilitní analýzu pomocí addonu Stabilita konstrukce pro RFEM 6.

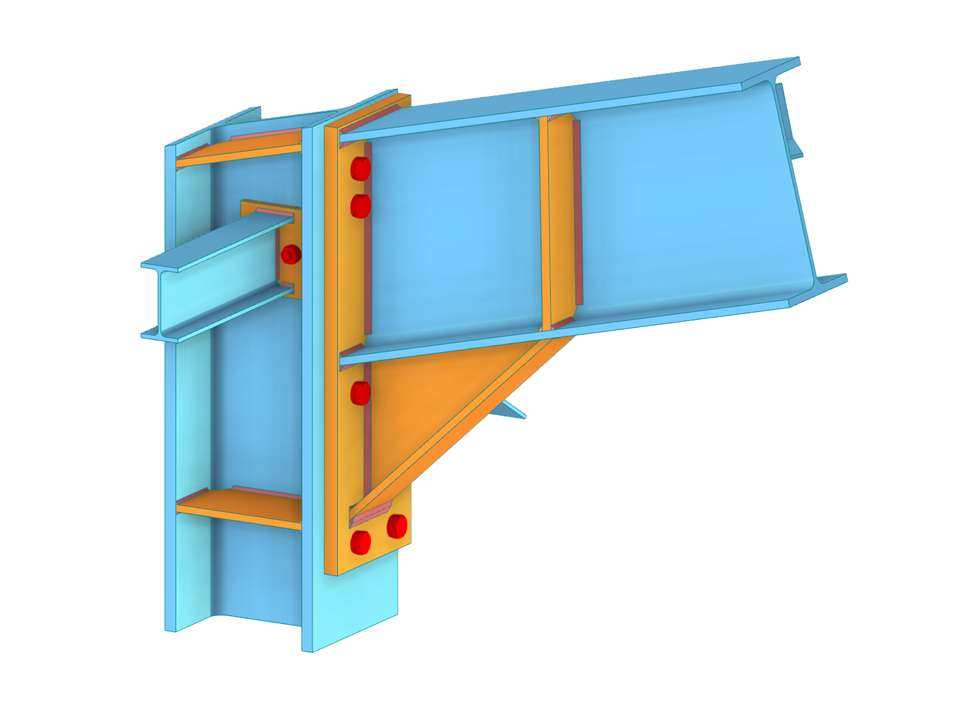

Tuhý rámový spoj v halové konstrukci
| Počet uzlů | 47 |
| Počet linií | 61 |
| Počet prutů | 61 |
| Počet ploch | 0 |
| Počet těles | 0 |
| Počet zatěžovacích stavů | 3 |
| Počet kombinací zatížení | 1 |
| Počet kombinací výsledků | 0 |
| Celková hmotnost | 6,538 t |
| Rozměry | 12,000 x 4,500 x 20,000 m |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
Funkce programu
Funkce programu

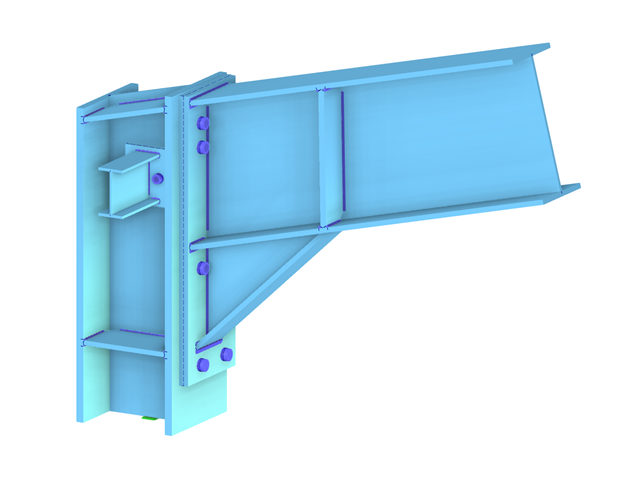

Posouzení rámového spoje s náběhy a vyztuženými pruty. U přípoje byla provedena analýza napětí a stability s boulením. Pro zobrazení výsledků boulení byl přípoj převeden na samostatný model.
V addonu Ocelové přípoje můžete klasifikovat tuhosti přípojů.
Pro vybrané vnitřní síly N, My a/nebo Mz jsou v tabulce kromě počáteční tuhosti uvedeny také mezní hodnoty pro kloubové a tuhé přípoje. Výsledná klasifikace se pak v tabulce zobrazuje jako "kloubový", "polotuhý" nebo "tuhý".
K názornému videu
V addonu Ocelové přípoje , máte možnost zohlednit předpětí šroubů při výpočtu pro všechny komponenty.
Předpětí lze snadno aktivovat pomocí zaškrtávacího políčka u parametrů šroubů a má vliv na analýzu napětí-přetvoření a také na analýzu tuhosti.
K názornému videu
V addonu Ocelové přípoje máte možnost posuzovat přípoje prutů se složenými průřezy. Dále můžete provádět posouzení přípojů pro téměř všechny tenkostěnné průřezy z databáze programu RFEM.
K názornému videu
