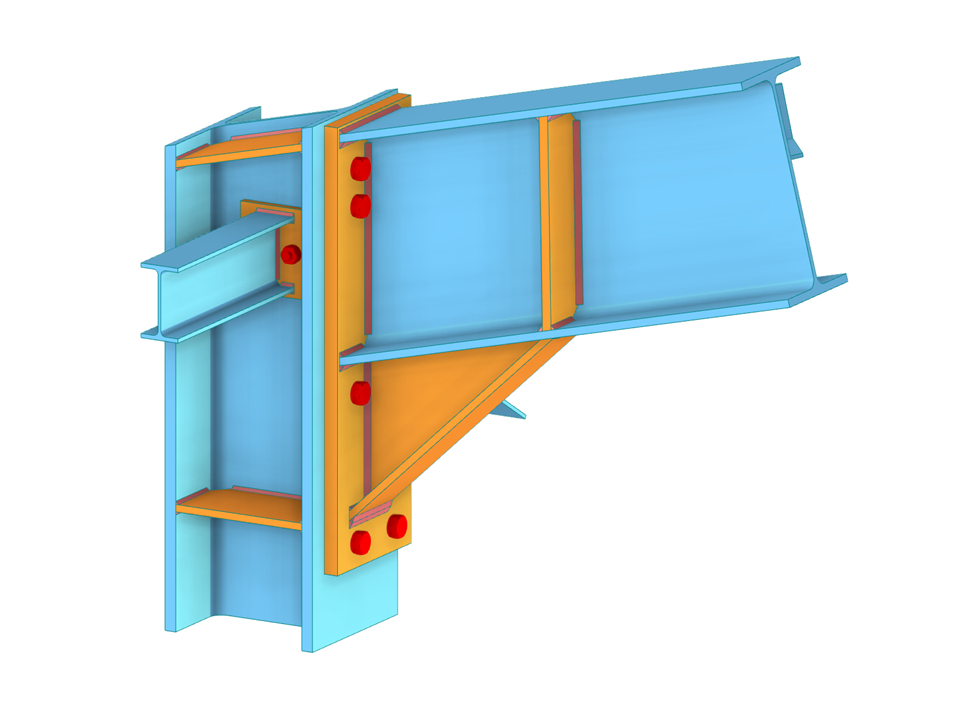

Sztywne połączenie ramy w konstrukcji hali

Model do pobrania

8. maja 2022

003313

RFEM 6

Pręty

Połączenia | Stal

Ramy | Rama jednoprzęsłowa

Opis

Konstrukcja hali z modelowanymi połączeniami przy użyciu rozszerzenia Steel Joints. Połączenia można zaprojektować na wyboczenie. Konstrukcję i połączenie można wykorzystać do analizy stateczności za pomocą rozszerzenia Stabilność konstrukcji dla programu RFEM 6.

Podmodel

Model 003315 | Połączenie z ramą sztywną

Słowa kluczowe

Połączenia Stal Połączenia stalowe Stateczność rozszerzenie Rama schemat statyczny Kopuła hali

Linki

Skomentuj...

0 Komentarz

Liczba węzłów 47
Liczba linii 61
Liczba prętów 61
Ilość powierzchni 0
Ilość brył 0
Ilość przypadków obciążenia 3
Ilość KO 1
Ilość kombinacji wyników 0
Ciężar całkowity 6 538 t
Wymiarowanie 12 000 x 4 500 x 20 000 m²

0 0

Wyłączenie odpowiedzialności

Pobieranie modeli do analizy statyczno-wytrzymałościowej

Ten model konstrukcyjny można pobrać i wykorzystać w celach szkoleniowych lub w swoich projektach. Nie przejmujemy jednak żadnej gwarancji ani nie ponosimy odpowiedzialności za dokładność i kompletność modelu.
