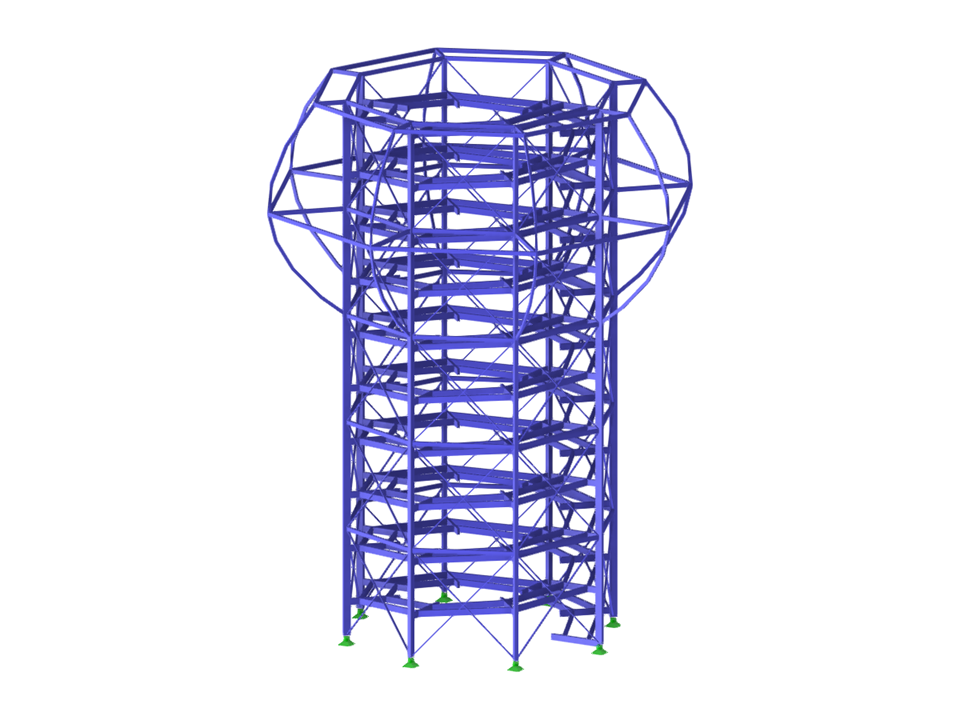

Смотровая башня со спиральной дорожкой из бамбуковых стержней. Смоделировано в Rhino для расчёта внутренних сил в RFEM 6.
Бамбуковая смотровая башня
Количество узлов | 455 |
Количество линий | 411 |
Количество стержней | 409 |
Количество поверхностей | 0 |
Количество тел | 0 |
Количество загружений | 2 |
Количество сочетаний нагрузок | 1 |
Количество расчетных сочетаний | 0 |
Общий вес | 0,001 t |
Размеры | 0,903 x 1,000 x 0,903 m |
