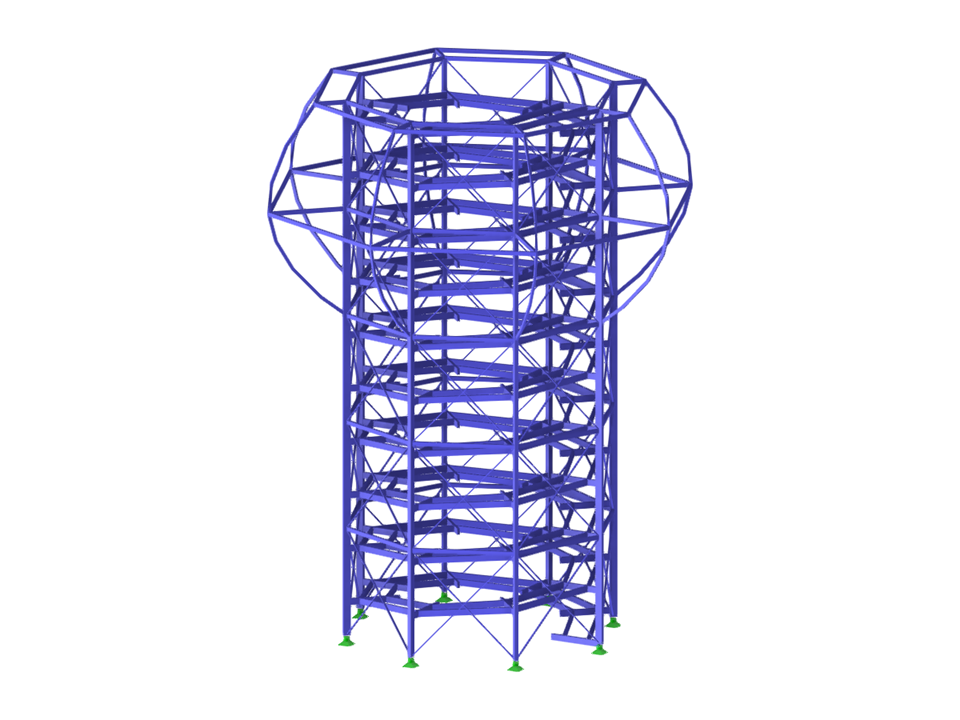

Wieża widokowa ze spiralną kładką z bambusowych prętów. Zamodelowany w Rhino dla analizy sił wewnętrznych w RFEM 6.
Bambusowa wieża widokowa
| Liczba węzłów | 455 |
| Liczba linii | 411 |
| Liczba prętów | 409 |
| Liczba powierzchni | 0 |
| Ilość brył | 0 |
| Ilość przypadków obciążenia | 2 |
| Ilość KO | 1 |
| Liczba kombinacji wyników | 0 |
| Ciężar całkowity | 0,001 t |
| Wymiarowanie | 0,903 x 1,000 x 0,903 m |
