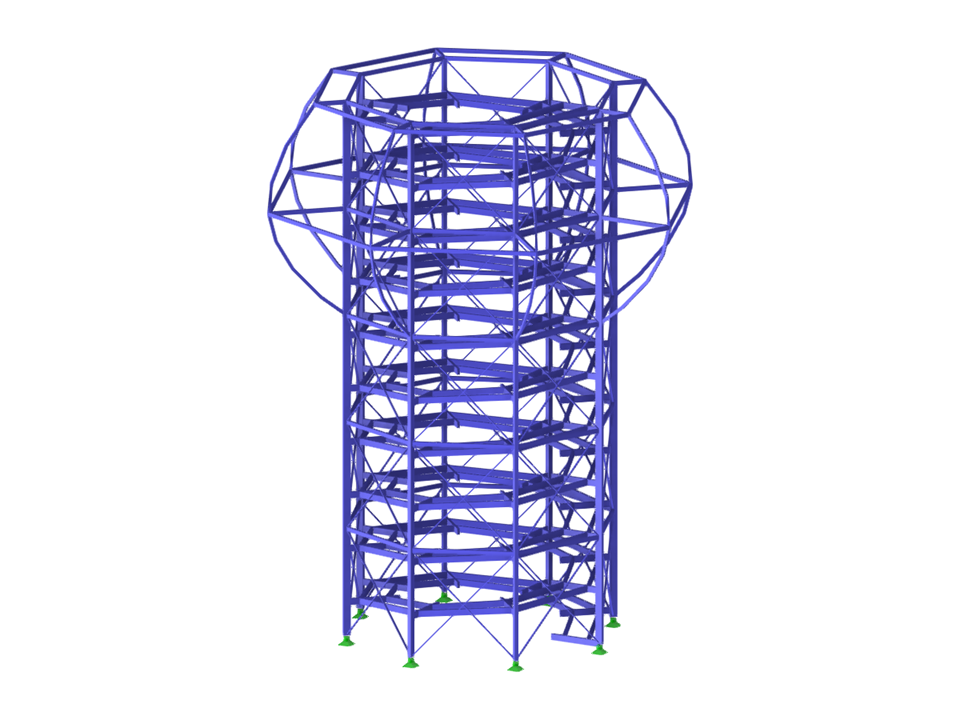

Torre de observação com passadiço em espiral feito de barras de bambu. Modelado no Rhino para uma análise de esforços internos no RFEM 6.
Torre de observação de bambu
| Número de nós | 455 |
| Número de linhas | 411 |
| Número de barras | 409 |
| Número de superfícies | 0 |
| Número de sólidos | 0 |
| Número de casos de carga | 2 |
| Número de combinações de cargas | 1 |
| Número de combinações de resultados | 0 |
| Peso total | 0,001 t |
| Dimensões | 0,903 x 1,000 x 0,903 m |
Pode fazer o download do modelo estrutural para fins de aprendizagem ou para os seus projetos. No entanto, não assumimos qualquer responsabilidade ou garantia pela precisão ou integridade dos modelos.
