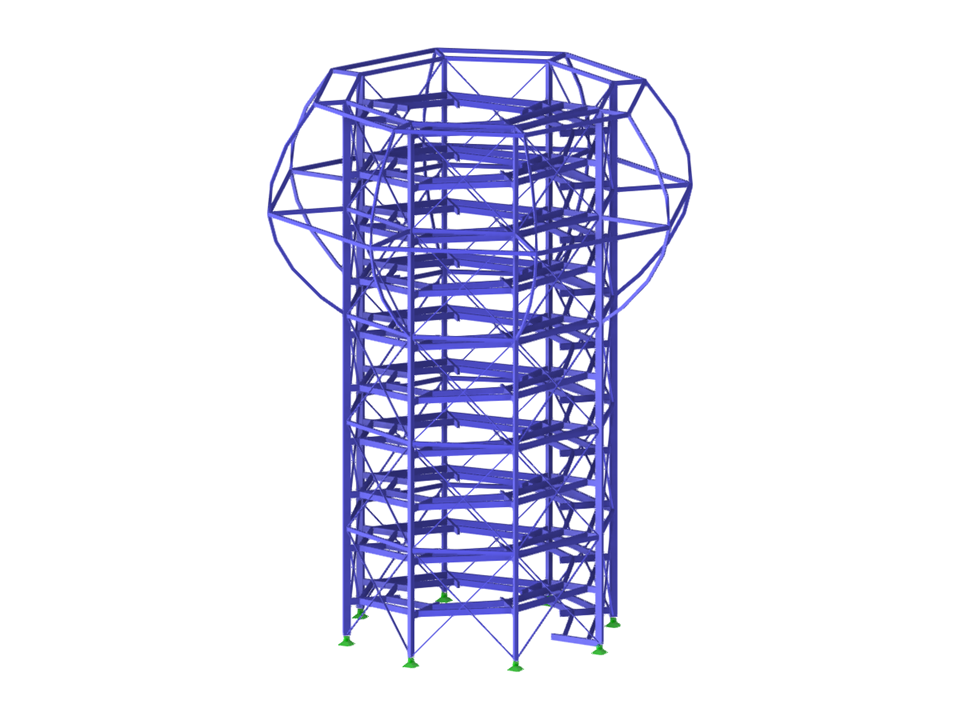

Torre mirador con pasarela en espiral hecha de barras de bambú. Modelado en Rhino para un análisis de esfuerzos internos en RFEM 6.
Torre mirador de bambú
| Número de nudos | 455 |
| Número de líneas | 411 |
| Número de barras | 409 |
| Número de superficies | 0 |
| Número de sólidos | 0 |
| Número de casos de carga | 2 |
| Número de combinaciones de carga | 1 |
| Número de combinaciones de resultados | 0 |
| Peso completo | 0.001 t |
| Dimensiones | 0,903 x 1,000 x 0,903 m |
Aquí puede descargar varios modelos de estructuras que puede usar para fines de formación o para sus proyectos. Sin embargo, no ofrecemos ninguna garantía u obligación por la precisión o integridad de los modelos.
