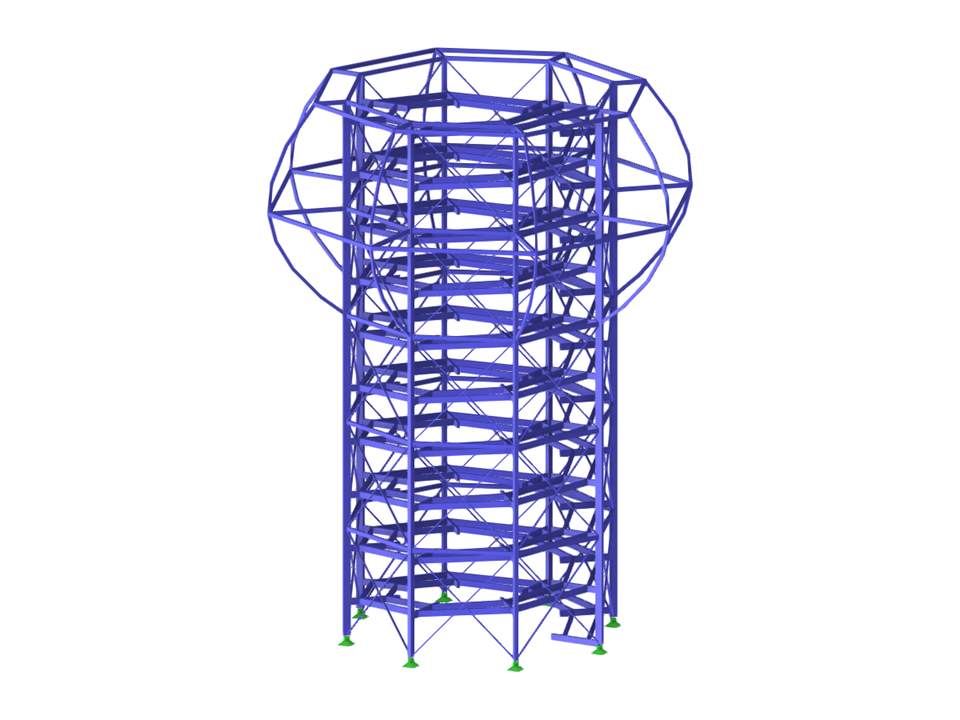

Torre panoramica con passerella a spirale in aste di bambù. Modellato in Rhino per un'analisi delle forze interne in RFEM 6.
Torre panoramica in bambù
| Numero di nodi | 455 |
| Numero di linee | 411 |
| Numero di aste | 409 |
| Numero di superfici | 0 |
| Numero di solidi | 0 |
| Numero di casi di carico | 2 |
| Nr. di combinazioni di carico | 1 |
| Nr. di combinazioni di risultati | 0 |
| Peso totale | 0,001 t |
| Dimensioni | 0.903 x 1.000 x 0.903 m |
È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
