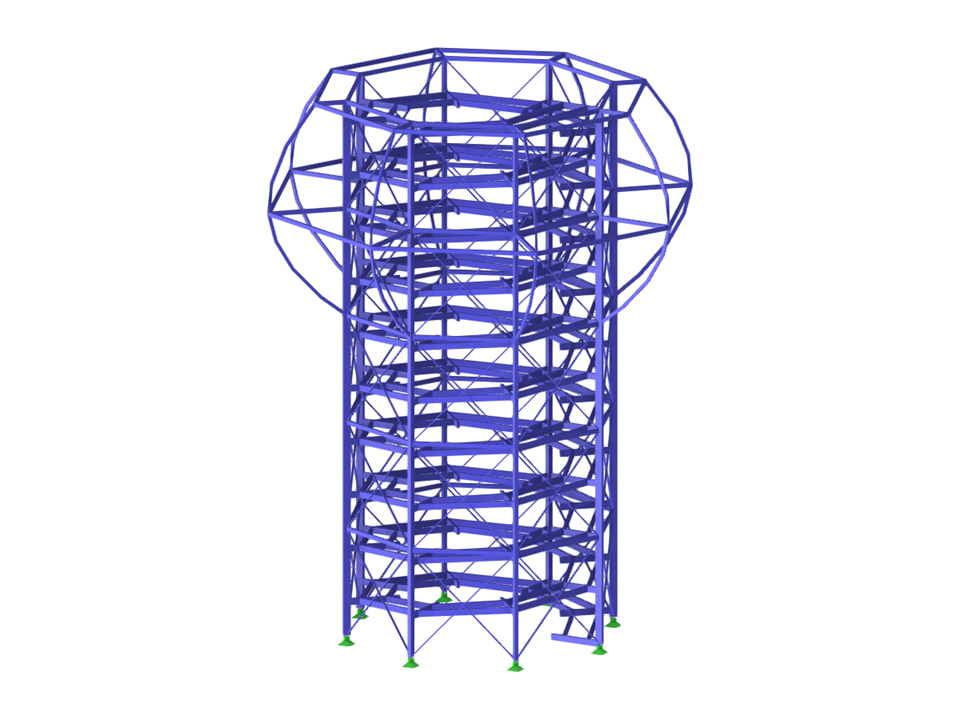

Tour d'observation avec une passerelle en spirale faite de barres en bambou. Modélisé dans Rhino pour une analyse des efforts internes dans RFEM 6.
Tour d'observation en bambou
| Nombre de nœuds | 455 |
| Nombre de lignes | 411 |
| Nombre de barres | 409 |
| Nombre de surfaces | 0 |
| Nombre de solides | 0 |
| Nombre de cas de charge | 2 |
| Nombre de combinaisons de charges | 1 |
| Nombre de combinaisons de résultats | 0 |
| Poids total | 0,001 t |
| Cotation fonctionnelle | 0,903 x 1,000 x 0,903 m |
Ces modèles sont disponibles au téléchargement à des fins de formation ou de réalisation de projets de calcul de structure. Dlubal Software décline cependant toute responsabilité quant à l'exactitude des modèles et à l'exhaustivité des données qu'ils contiennent.
