RFEM – Online-Handbuch Flächen

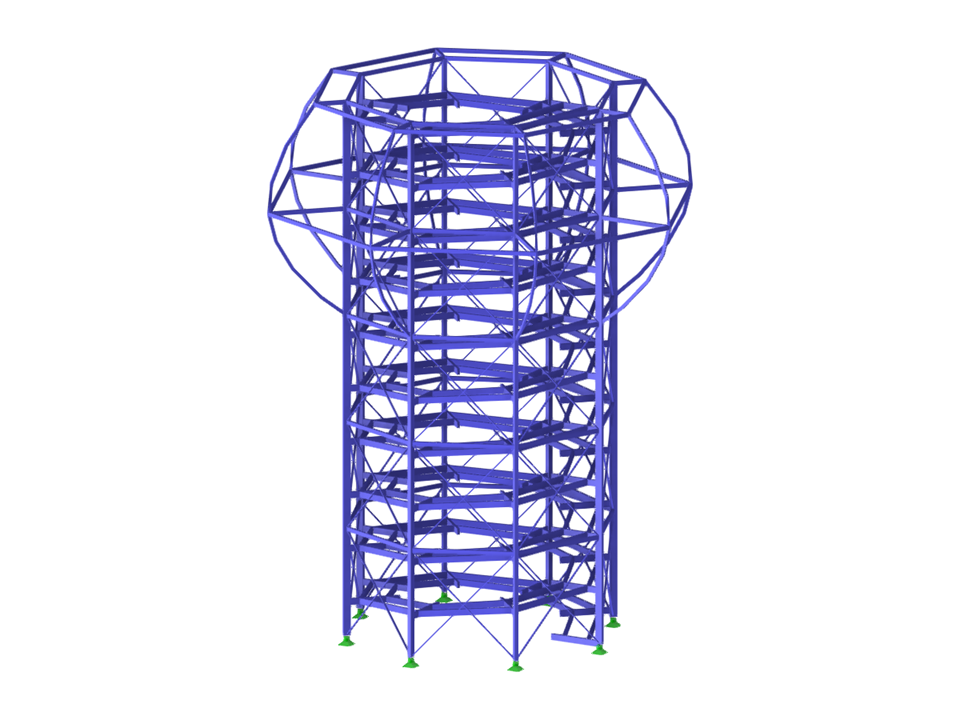

Aussichtsturm mit spiralförmigem Laufsteg aus Bambusstäben. Modelliert in Rhino für eine Analyse der Schnittgrößen in RFEM 6.
Aussichtsturm aus Bambus
| Anzahl Knoten | 455 |
| Anzahl Linien | 411 |
| Anzahl Stäbe | 409 |
| Anzahl Flächen | 0 |
| Anzahl Volumenkörper | 0 |
| Anzahl Lastfälle | 2 |
| Anzahl Lastkombinationen | 1 |
| Anzahl Ergebniskombinationen | 0 |
| Gesamtgewicht | 0,001 t |
| Abmessungen | 0,903 x 1,000 x 0,903 m |
Dieses Statikmodell können Sie herunterladen, um es für Übungszwecke oder für Ihre Projekte einzusetzen. Wir übernehmen jedoch keine Garantie und Haftung für die Richtigkeit sowie Vollständigkeit des Modells.
