Стена фасада Allianz Arena в Мюнхене, Германия

Проект заказчика

Эта статья была переведена Google Translator

Посмотреть исходный текст

Строительное проектирование Фасадное планирование
IPL Engineering Design Lightweight Construction Ltd.
FormTL инженеры для конструкций и легких конструкций, Radolfzell
www.form-tl.de

Прочная конструкция
Arup Associates
Лондон, Великобритания
www.arupassociates.com
Архитектор Herzog & de Meuron
Базель, Швейцария
www.herzogdemeuron.com
Строительство Генеральный подрядчик
Alpine Construction Germany Ltd., Эхинг

Генеральный планировщик
HVB Immobilien AG, Мюнхен, Германия
www.hvbimmobilien.com
Инвестор Allianz Arena - Мюнхенский стадион
allianz-arena.com

Allianz Arena – футбольный стадион в Мюнхене (Германия), где проходили матчи чемпионата мира по футболу 2006 года. Стадион стал новой достопримечательностью города. Полупрозрачный внешний фасад излучает свет различных оттенков, что придает всей арене неповторимость.

Перед инженерами была поставлена задача воплотить в жизнь это архитектурное видение швейцарских архитекторов Herzog и De Meuron. Планирование и, в частности, определение размеров конструкции, предъявляют особые требования к инженерам.

Конструкция и размеры

Стеновой фасад Allianz Arena в Мюнхене представляет собой стальную конструкцию, покрытую подушками из фольги. Он состоит из пространственно изогнутой конструкции, которая плавно охватывает всю наружную поверхность твердой конструкции от отметки от +12,40 м до +43,75 м над уровнем игрового поля. Радиус эллипса составляет 130 м и 115 м, окружность около 810 м. Центральным компонентом стальной конструкции является ромбовидная решетка.

Решетка в основном опирается на радиально расположенные консольные колонны, закрепленные на твердой конструкции или на первичной стали, которые шарнирно прикреплены к решетке.

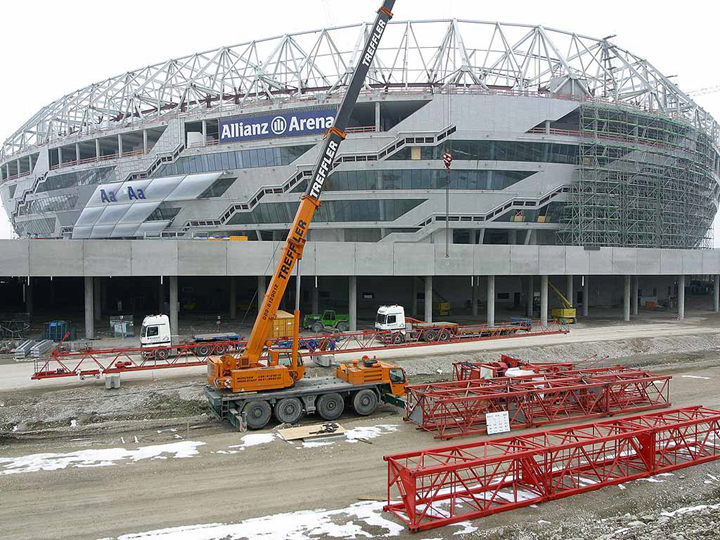

Вентилируемый фасад покрыт 768 пневматическими подушками ETFE в форме ромба, которые крепятся к прямоугольным трубам. 96 подушек образуют кольцо вокруг всего стадиона. Фасад стены состоит из восьми подушечных колец. Каждая отдельная подушка прикреплена к двум горизонтальным и двум диагональным стержням рамы. Благодаря бесшовной конструкции решетки, можно создать эффективную деталь подушки.

Расчет конструкции

Таким образом, основное внимание при разработке конструкции было уделено минимизации напряжений из-за ограничений в стальной конструкции. Основными причинами наложенных нагрузок являются температурные перепады в стальной конструкции, а также движение твердой конструкции, которая была создана на восьми разделенных этапах строительства.

Чтобы уменьшить ограничения, шарниры нормальной силы вводятся практически во все точки пересечения стальной решетки. Траектория деформации шарниров нормальной силы ограничена, поэтому установленные подушки не будут повреждены при деформации основания. Поскольку этот зазор используется в расчетных сочетаниях нагружения, в соответствующих местах возникают удары шарниров и жесткие соединения с нормальной силой.

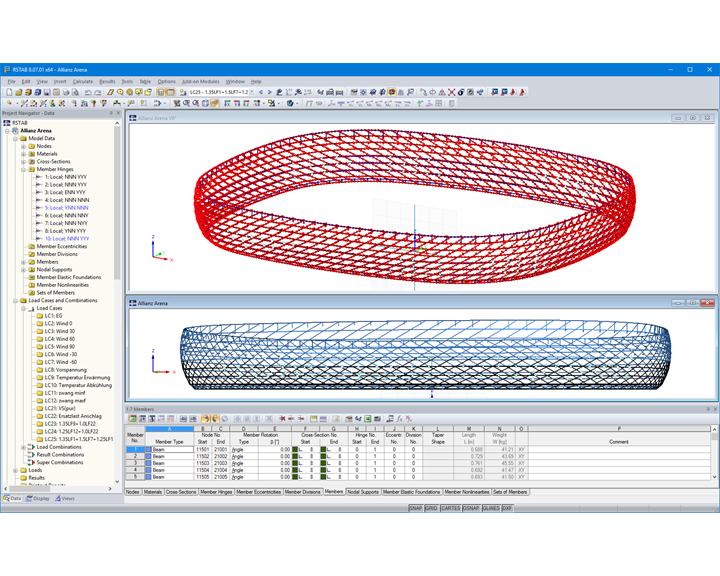

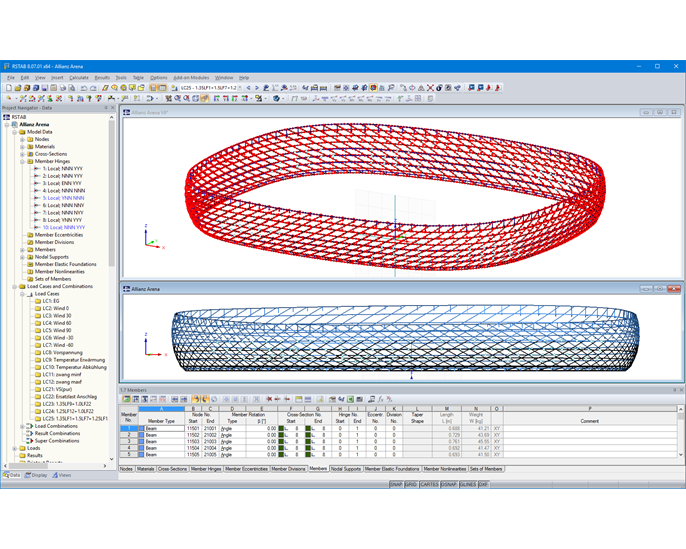

Чтобы представить сложную несущую способность, был выполнен итерационный расчет в соответствии с анализом второго порядка с учетом безаварийной формы цеха во всей системе.

С любезной поддержкой
Кристиан Вюрфль, Герхард Фесслер
Руководитель проекта Allianz Arena в IPL GmbH
