Fachada del estadio Allianz Arena de Munich, Alemania

Estructuras analizadas con Dlubal Software

  • Proyecto de cliente

Proyecto de cliente

Este artículo fue traducido por el Traductor de Google

Ver texto original

El Allianz Arena es un estadio de fútbol de Munich, Alemania, el cual hospedó el partido de apertura del Mundial de fútbol FIFA de 2006. El estado se convirtió en un punto de referencia para la ciudad. La fachada exterior translúcida del estadio brilla con luz en varios colores y, por lo tanto, hace que todo el edificio del estadio sea muy especial.

Ingeniería estructural Planificación de fachadas
IPL Engineering Lightweight Construction GmbH
Ingenieros de FormTL para estructuras y construcciones ligeras, Radolfzell
www.form-tl.de

Construcción sólida
Asociados de Arup
Londres, Reino Unido
www.arup.com
Arquitecto Herzog & de Meuron
Basilea, Suiza
www.herzogdemeuron.com
Construcción Contratista general
Alpine Construction Germany Ltd., Eching

Planificador general
HVB Immobilien AG, Munich, Alemania
www.hvbimmobilien.com
Inversor Allianz Arena - Munich Stadium GmbH
allianz-arena.com

Los ingenieros se enfrentaron a la tarea de convertir en realidad la visión arquitectónica de los arquitectos de Herzog & de Meuron de Suiza. La ingeniería y el diseño de estructuras plantearon requisitos especiales para los ingenieros.

Estructura y dimensiones

La fachada del muro del Allianz Arena en Múnich es una estructura de acero cubierta con cojines de láminas. Consiste en una estructura curvada espacialmente que encierra a la perfección todo el exterior de la estructura sólida desde una altura de +12,40 m hasta +43,75 m sobre el terreno de juego. El radio de la elipse es de 130 m y 115 m, la circunferencia es de aproximadamente 810 m. El componente central de la estructura de acero es una rejilla en forma de diamante.

La rejilla está apoyada por ménsulas radiales fijadas a la estructura de hormigón o al acero primario, las cuales están articuladas a la rejilla.

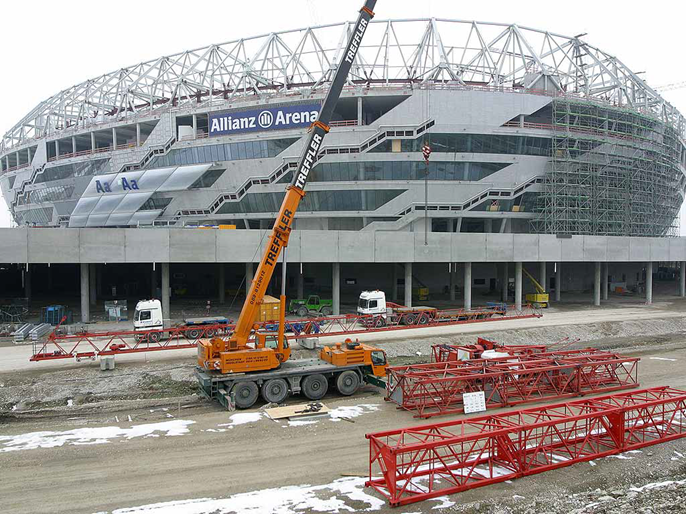

La cubierta de la fachada ventilada se compone de 768 cojines de ETFE en forma de rombo, apoyados neumáticamente, fijados a tubos rectangulares. 96 cojines forman un anillo alrededor de todo el estadio. La fachada del muro consta de ocho anillos cojines. Cada cojín está unido a dos barras horizontales y dos diagonales. Gracias al diseño sin costuras de la rejilla de la viga, es posible realizar un detallado acolchado.

Diseño estructural

Por lo tanto, el enfoque durante el desarrollo de la estructura fue minimizar las tensiones debidas a las coacciones en la estructura de acero. Las principales causas de las tensiones de coacción son las diferencias de temperatura en la estructura de acero, así como el movimiento de la estructura sólida, que se construyó en ocho etapas de construcción separadas.

Para reducir las restricciones, se introducen articulaciones de fuerza normal en casi todos los puntos de intersección de la rejilla de acero. La trayectoria de deformación de las articulaciones de fuerza axil está limitada para que los cojines montados no se dañen cuando se deforma la subestructura. Dado que este juego se usa en las combinaciones de casos de carga analizadas, se producen algunos impactos de articulaciones y conexiones rígidas con esfuerzos axiles en las ubicaciones relevantes.

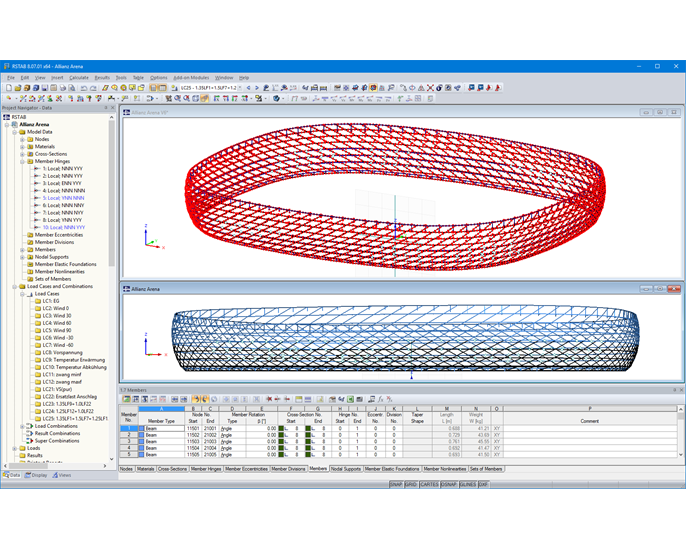

Para representar el comportamiento estructural complejo, se realizó un cálculo iterativo según el análisis de segundo orden, teniendo en cuenta la forma del taller libre de tensiones en todo el sistema.

Con el amable apoyo de
Christian Würfl y Gerhard Fessler
Gerente de proyectos Allianz Arena en IPL GmbH

Palabras clave

Estructura de acero Estructura de aluminio Estructura de membrana tensada

  • Vistas 7167x
  • Actualizado 21. septiembre 2022
