Fasáda Allianz Areny v Mnichově, Německo
Projekt zákazníka
![[DE] CP 000100 | Fasáda Allianz Areny v Mnichově, Německo](/-/media/Images/netgenium/thumbnails/2/9/6/6/3/2966328/2966328.png?la=cs&mw=578&mlid=FDE5EA4CFECE4E35AE81C5766B415007&hash=89A52B7837BC18812B07619AD8CA425EC1EE3C13)
Allianz Arena je fotbalový stadion v Mnichově, kde bylo zahájeno fotbalové mistrovství světa 2006. Díky unikátní fasádě z plastových vzduchových polštářů, které podle potřeby mění barvu, se stadion stal novým symbolem města. Díky unikátní fasádě z plastových vzduchových polštářů, které byly vyrobeny ze speciální odolné fólie a které podle potřeby mění barvu, se stadion stal novým symbolem města.
| Statika a konstrukce |
Fasáda IPL Ingenieurplanung Leichtbau GmbH formTL ingenieure für tragwerk und leichtbau, Radolfzell, Německo www.form-tl.de Železobetonová konstrukce Arup Associates Londýn, Velká Británie www.arupassociates.com |
| Architektonický návrh |
Herzog & de Meuron Basilej, Švýcarsko www.herzogdemeuron.com |
| Konstrukce |
Hlavní dodavatel Alpine Bau Deutschland AG, Eching, Německo Plánování HVB Immobilien AG, Mnichov, Německo www.hvbimmobilien.com |
| Investor |
Allianz Arena - München Stadion GmbH allianz-arena.com |
Úkolem inženýrů bylo proměnit ve skutečnost architektonickou vizi švýcarských architektů společnosti Herzog & de Meuron. Plánování a zejména statické posouzení na ně kladlo zvláštní nároky.
Konstrukce a rozměry

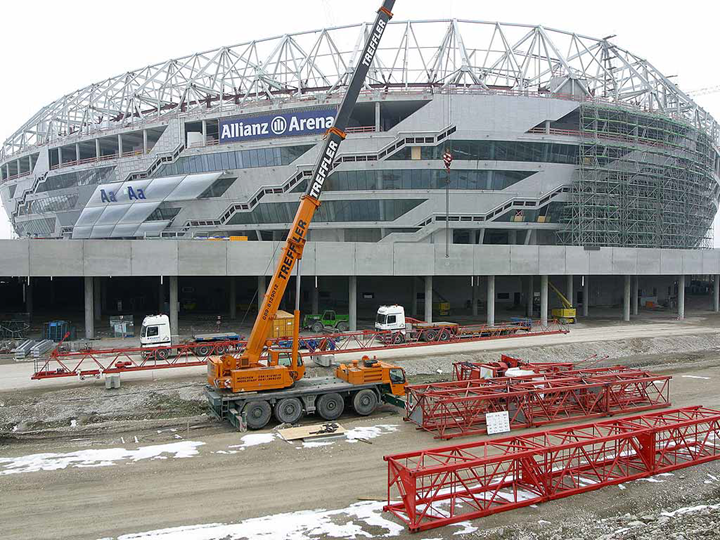

Originální fasádu Allianz Areny v Mnichově tvoří ocelová konstrukce pokrytá pláštěm ze vzduchových polštářů vyrobených ze speciální odolné fólie. Fasáda je prostorová zakřivená konstrukce, která elipsovitě zakrývá budovu stadionu od výšky 12,40 do 43,75 m nad hrací plochou. Poloosy elipsy činí 130 × 115 m, obvod asi 810 m. Ústředním prvkem ocelové konstrukce je kosočtvercový rošt.
Ocelová konstrukce roštu je upevněna na radiálně uspořádaných konzolových sloupech, které jsou vetknuty do hlavní nosné konstrukce stadionu nebo primární ocelové konstrukce a jsou kloubově spojeny s nosným roštem fasády.
Zakrytí fasády tvoří 768 nafukovacích kosočtvercových ETFE polštářů, které jsou upevněny na pravoúhlé trubky. Po obvodu stadionu je jich v jednom prstenci umístěno celkem 96. 8 těchto prstenců pak tvoří celou fasádu. Každý polštář je připevněn ke dvěma vodorovným a dvěma diagonálním prutům rámu. Bezspárové provedení nosného roštu umožňuje efektivní umístění nafukovacích polštářů.
Statický návrh
Při návrhu konstrukce se bylo potřeba zaměřit na minimalizaci namáhání způsobeného předpětím z ocelové nosné konstrukce. Hlavní příčinou vynuceného zatížení jsou teplotní rozdíly v ocelové konstrukci a také pohyby vnitřní masivní konstrukce, která se skládá z osmi oddělených celků.
Pro omezení těchto účinků byly téměř u všech styčníků ocelového roštu vloženy kluzné klouby. Deformace těchto kloubů je omezena tak, aby při pohybu nosné konstrukce nedošlo k poškození membránových polštářů. Tento efekt byl v analyzovaných kombinacích zatížení uvažován, takže v některých kloubech byla deformace omezena a došlo v nich ke vzniku tuhého spoje.

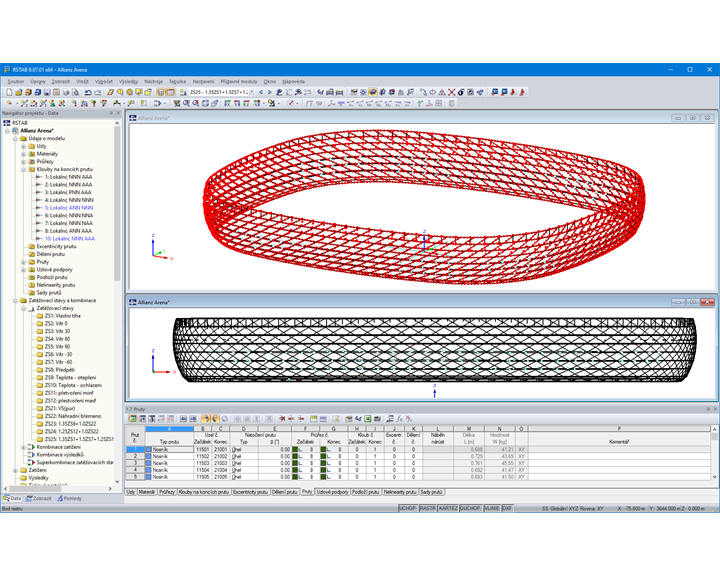

Pro komplexní statickou analýzu byl proveden výpočet podle teorie II. řádu v programu RSTAB se zohledněním beznapěťového stavu celého systému.
S laskavou podporou
Christiana Würfla, Gerharda Fesslera
Vedoucích projektu Allianz Arena ve společnosti IPL GmbH
Klíčová slova
Ocelová konstrukce Hliníková konstrukce Tahová membránová konstrukce
