Fachada do Allianz Arena em Munique, Alemanha
Projeto de cliente da Dlubal
O Allianz Arena é o atual estádio do clube de futebol Bayern de Munique, na Alemanha, e foi um dos palcos durante o Campeonato do Mundo de Futebol da FIFA de 2006. O estádio tornou-se num dos símbolos da cidade. A fachada exterior translúcida emite luzes em várias cores, tornando a arena num edifício especial.
Planeamento estrutural |
Planeamento da fachada IPL Ingenieurplanung Leichtbau GmbH formTL ingenieure für tragwerk und leichtbau, Radolfzell, Alemanha www.form-tl.de Estrutura de betão Arup Associates Londres, Reino Unido www.arup.com |
Arquiteto |
Herzog & de Meuron Basileia, Suíça www.herzogdemeuron.com |
Construção |
Empreiteiro geral Alpine Bau Deutschland AG, Eching, Alemanha Planeamento geral HVB Immobilien AG, Munique, Alemanha www.hvbimmobilien.com |
Cliente |
Allianz Arena - München Stadion GmbH allianz-arena.com |
Os engenheiros deste projeto enfrentaram a tarefa de transformar em realidade a visão dos arquitetos Herzog & de Meuron da Suíça. O planeamento e sobretudo o dimensionamento estático impuseram requisitos especiais aos engenheiros.
Estrutura e dimensões

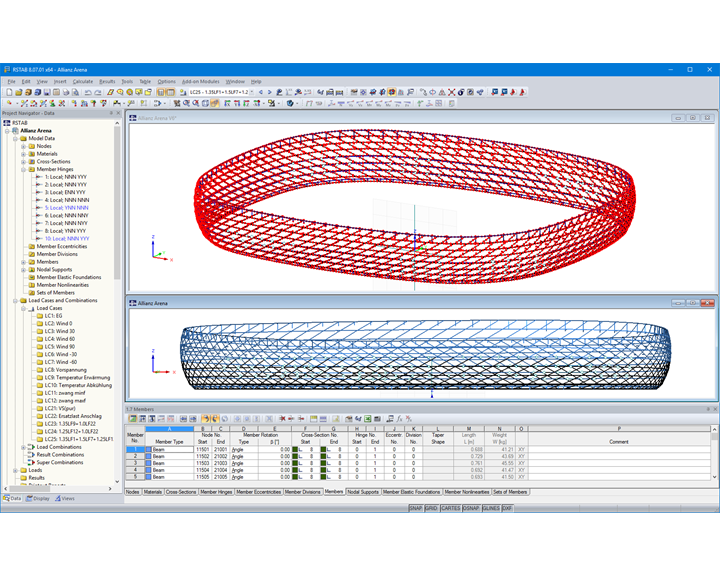

A parede de fachada do Allianz Arena é uma estrutura em aço coberta com almofadas de folhas. É constituída por uma estrutura espacial curvada que engloba a parte exterior da estrutura de betão armado com uma forma elíptica a partir de uma altura de +12,40 m até +43,75 m acima do relvado do estádio. O raio da elipse é de 130 m e 115 m, a circunferência é de aprox. 810 m. A parte central da estrutura em aço é uma grelha rômbica.
A grelha é na sua maioria suportada por consolas rígidas, dispostas de forma radial na estrutura de betão armado ou no aço primário e depois ligadas por articulações à grelha.

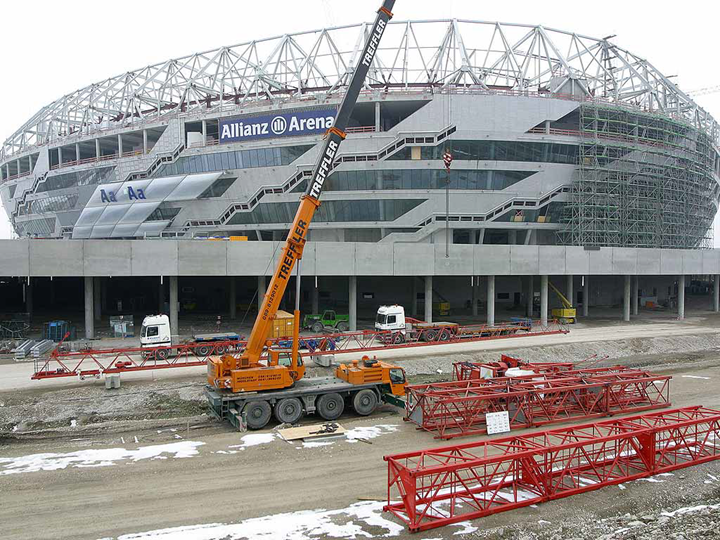

O recobrimento da fachada arejada é constituído por 768 almofadas pneumáticas ETFE com a forma de romboides, as quais estão ligadas a tubos retangulares. De notar, que as 96 almofadas formam um anel à volta do estádio. A parede de fachada é constituída por oito anéis de almofadas. Cada almofada está ligada a duas barras de pórtico horizontais e duas barras de pórtico diagonais. O dimensionamento sem costuras da grelha estrutural permitiu um detalhamento eficaz das almofadas.
Cálculo estrutural
No desenvolvimento da estrutura, o objetivo foi minimizar as cargas devido a restrições na estrutura de aço. As principais causas para os efeitos devido a restrições são as diferenças de temperatura na estrutura de aço, assim como o movimento da estrutura de betão armado, que foi construída em oito fases de construção independentes.
No âmbito da redução dos efeitos devido a restrições, foram utilizadas articulações de esforço normal em quase todos os pontos de cruzamento da grelha de aço. A deformação das articulações de esforço normal foi limitada para evitar danos nas almofadas, para o caso de haver deformação na subestrutura. Uma vez que isto foi considerado nas combinações de cargas do dimensionamento, algumas das articulações não passaram nessa análise, tendo sido aplicado nesses casos acoplamentos rígidos para esforço normal.
Para representação do comportamento estrutural complexo, foi efetuado um cálculo iterativo de acordo com a análise de segunda ordem, com consideração da estrutura completa sem tensões.
Com o apoio de
Christian Würfl, Gerhard Fessler
Administradores de projeto do Allianz Arena da IPL GmbH
Palavras-chave
Estrutura de aço Estrutura de alumínio Estrutura de membrana de tração
