Facciata dell'Arena Allianz a Monaco di Baviera, Germania

Calcolato con Dlubal Software

  • Progetto cliente

Progetto cliente

Questo articolo è stato tradotto da Google Traduttore

Visualizza il testo originale

L'Allianz Arena è uno stadio di calcio a Monaco di Baviera, in Germania, che ha ospitato la partita di apertura della Coppa del Mondo FIFA 2006. Lo stadio è diventato un nuovo punto di riferimento della città. La facciata esterna traslucida dello stadio risplende di luce in vari colori, rendendo l'intero edificio dell'arena molto speciale.

Ingegneria strutturale
Progettazione di facciate
IPL Engineering Lightweight Construction GmbH
Ingenie FormTL per le strutture e le costruzioni leggere, Radolfzell
www.form-tl.de

Costruzione solida
Arup Associates
Londra, Regno Unito
www.arup.com
Architetti Herzog & de Meuron
Basel, Svizzera
www.herzogdemeuron.com
Costruzione General Contractor
Alpine Bau Deutschland AG, Eching

Pianificatore generale
HVB Immobilien AG, Monaco di Baviera
www.hvbimmobilien.com
Committente Allianz Arena - stadio di Monaco di Baviera GmbH
allianz-arena.com

Gli ingegneri hanno affrontato il compito di trasformare in realtà la visione architettonica degli architetti svizzeri Herzog & de Meuron. L'ingegneria strutturale e la progettazione ponevano requisiti speciali per gli ingegneri.

Struttura e dimensioni

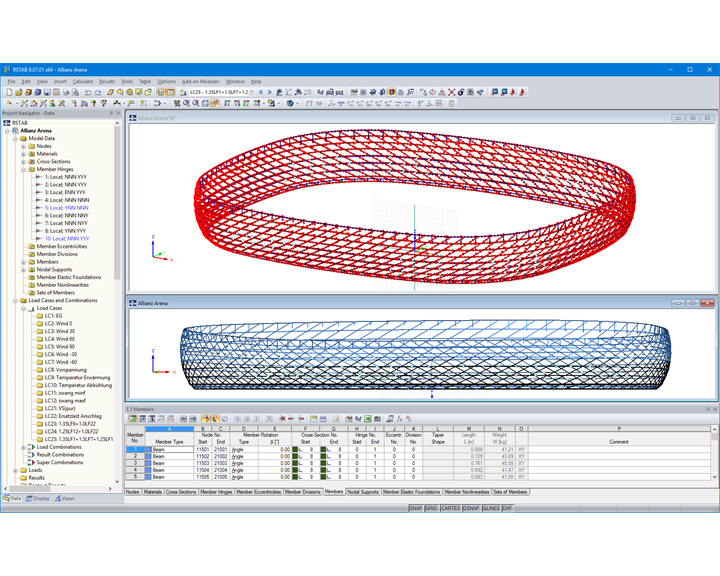

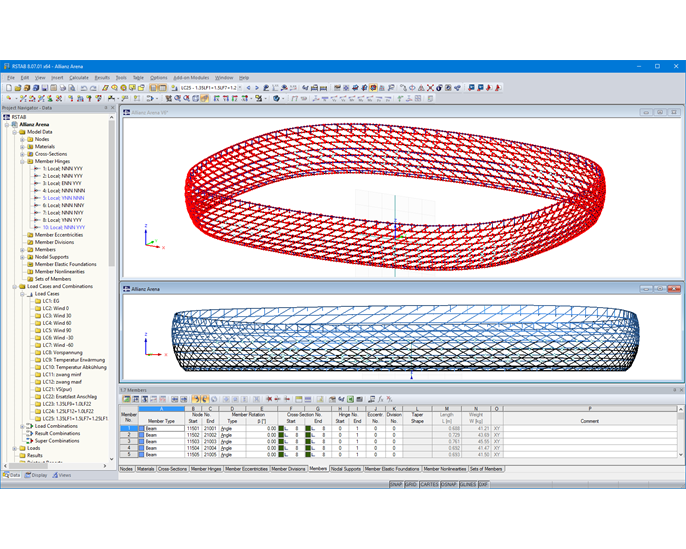

La facciata dell'Allianz Arena di Monaco di Baviera è una struttura in acciaio ricoperta di cuscini in lamina. È costituito da una struttura spazialmente curva che racchiude senza soluzione di continuità l'intero esterno della struttura solida da un'altezza di +12,40 m a +43,75 m sopra il campo. Il raggio dell'ellisse è di 130 m e 115 m, la circonferenza è di circa 810 m. Il componente centrale della struttura in acciaio è una griglia a forma di diamante.

La griglia è supportata da staffe radiali fissate alla struttura in calcestruzzo o all'acciaio primario, che sono incernierate alla griglia.

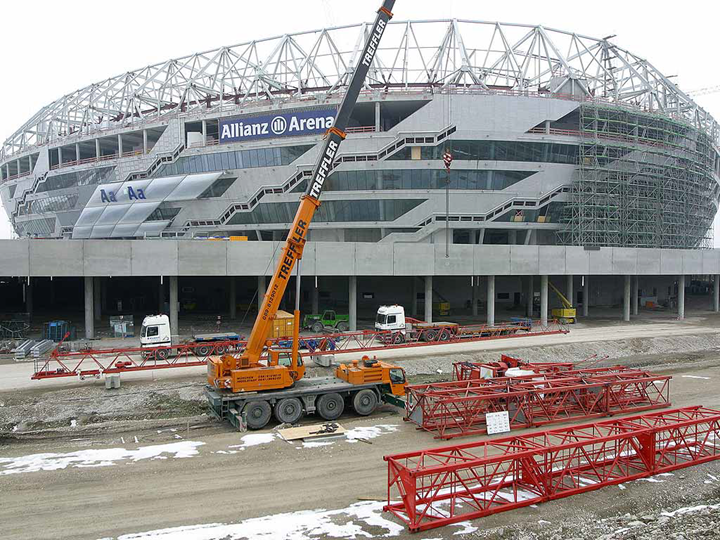

La copertura della facciata ventilata è costituita da 768 cuscini in ETFE a forma di diamante a supporto pneumatico fissati a tubi rettangolari. 96 cuscini formano un anello attorno all'intero stadio. La facciata del muro è composta da otto anelli di cuscino. Ogni cuscino è fissato a due aste del telaio orizzontali e due diagonali. Grazie al design senza interruzioni della griglia della trave, è possibile eseguire un efficace dettaglio dell'ammortizzazione.

Verifiche strutturali

Pertanto, l'obiettivo durante lo sviluppo della struttura è stato quello di ridurre al minimo le tensioni dovute ai vincoli nella struttura in acciaio. Le principali cause delle tensioni di vincolo sono le differenze di temperatura nella struttura in acciaio e il movimento della struttura solida, che è stata costruita in otto fasi costruttive separate.

Al fine di ridurre i vincoli, sono stati introdotti dei vincoli esterni a forze normali in quasi tutti i punti di intersezione della griglia in acciaio. Il percorso di deformazione delle cerniere a forza assiale è limitato in modo che i cuscini montati non siano danneggiati quando la sottostruttura è deformata. Poiché questo gioco viene utilizzato nelle combinazioni di casi di carico analizzate, si verificano alcuni urti delle cerniere e collegamenti rigidi con forze assiali nelle posizioni pertinenti.

Per rappresentare il comportamento strutturale complesso, è stato eseguito un calcolo iterativo secondo l'analisi del secondo ordine, tenendo conto della forma dell'officina senza tensioni sull'intero sistema.

Con il gentile supporto di
Christian Würfl, Gerhard Fessler
Project Manager Allianz Arena presso IPL GmbH

Parole chiave

Struttura in acciaio Struttura in alluminio Tensostruttura a membrana
