Биотопливная электростанция Шиллинг в Швенди, Германия

Проект заказчика

Эта статья была переведена Google Translator

Посмотреть исходный текст

Проектирование конструкций
Проектирование конструкций стальных и деревянных конструкций
Инженерное бюро Георг Гутер, Штеттен
www.ib-guter.de
Строительство Проектирование конструкций и управление строительством
Инженерное бюро Rudolf Baur, Wain
www.buerobaur.de

Проектирование энергетических установок
Gammel Engineering, Абенсберг
www.gammel.de
Архитекторы Архитектурное проектирование
Matteo Thun & Partners
Милан, Италия
www.matteothun.com
Инвестор Bio Kraftwerk Schilling GmbH, Швенди
ru.wikipedia.org/wiki/Schilling

Одна из самых современных электростанций для производства энергии на основе возобновляемых ресурсов находится в регионе Швенди, Южной Германии.

Согласно проекту миланского архитектора Маттео Туна, была создана архитектурно сложная конструкция, состоящая из железобетона, стали и древесины.

Конструкция

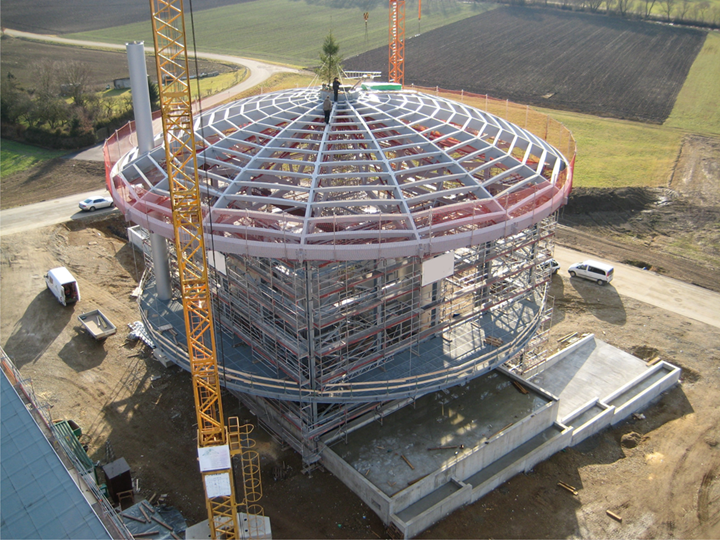

Здание электростанции с подключенным складом состоит из прозрачного кожуха с подвесным ограждением и окружающими балконами уровнями. Фундамент был основан на ленточных фундаментах. Стальная каркасная конструкция, которая до сих пор несет крановую ВПП, имеет сетку 5,40 х 5,40 м и внешние размеры 21,60 х 21,60 м.

Куполообразная крыша изготовлена из клееного бруса. Здание высотой более 24 м и диаметром около 36 м.

Планирование под давлением времени

Проектирование конструкций проводилось в сотрудничестве с ведущим проектным бюро Baur и местным инженерным бюро Guter, которое уже участвовало в предварительном проектировании и проектировании конструкций.

Работа по планированию находилась под огромным давлением времени. Планирование началось в январе 2007 года с даты завершения строительства в июле 2008 года.

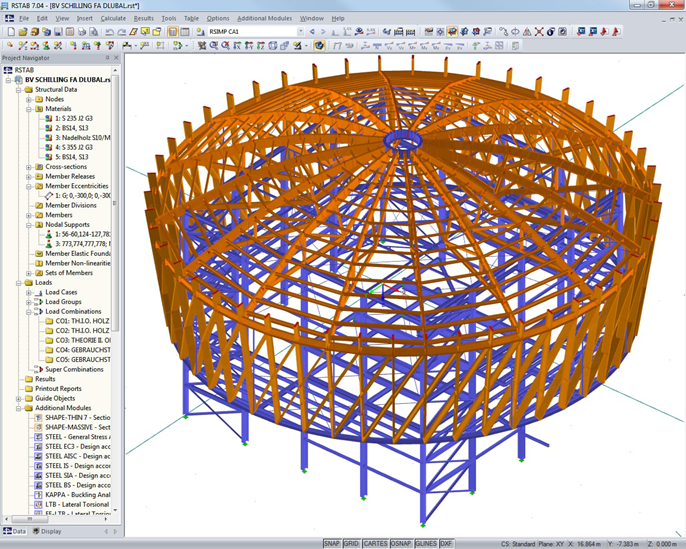

Статическая модель в RSTAB

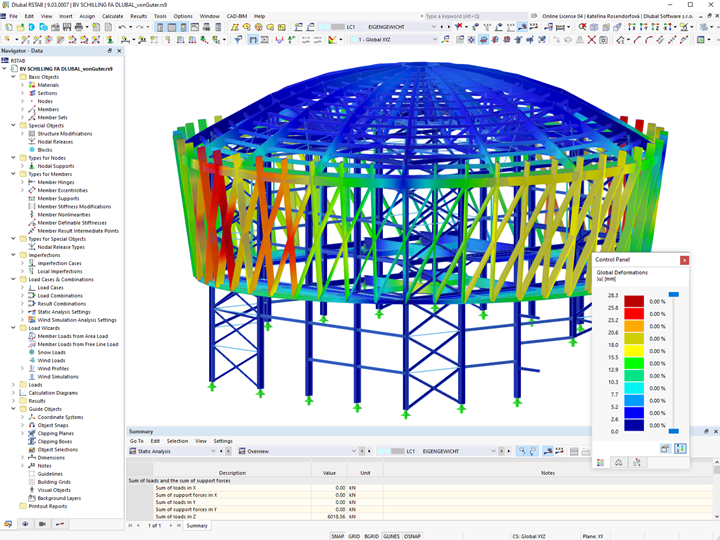

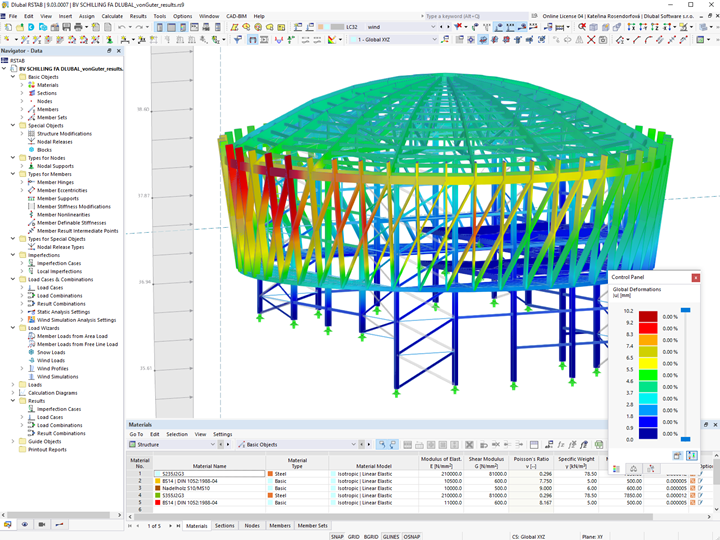

Моделирование выполнялось как 3D-модель в RSTAB. Модель состоит из приблизительно 1000 узлов, 2000 стержней, 54 сечений и четырех материалов. Собственный вес конструкции составляет около 225 тонн.

Посредством пространственного расчета можно определить несущую способность различных систем жесткости и условия жесткости (внешние балконы, такие как панели, компрессионные и растягивающие кольца в области крыши, вертикальные и горизонтальные связи, а также горизонтальное соединение с твердой конструкцией с помощью композитного материала). балка) можно определить реалистично.

Конструкция была рассчитана в соответствии с анализом второго порядка с применением несовершенств.
