Nowy budynek dla elektrowni opalanej biomasą w Schwendi, Niemcy

Projekt klienta

Statyka i konstrukcja Projekt konstrukcji stalowej i drewnianej
Ingenieurbüro Georg Guter
Stetten, Niemcy
www.ib-guter.de
Budowa Projekt końcowy, inżynieria strukturalna i zarządzanie konstrukcją
Ingenieurbüro Rudolf Baur
Wain, Niemcy
www.buerobaur.de

Planowanie systemu energii
Gammel Engineering
Abensberg, Niemcy
www.gammel.de
Projekt architektoniczny Matteo Thun & Partners
Mediolan, Włochy
www.matteothun.com
Inwestor Bio Kraftwerk Schilling GmbH
Schwendi, Niemcy
de.wikipedia.org/wiki/Biomasse-Kraftwerk-Schilling

Długość: 36 m, szerokość: 36 m, wysokość: 24 m, masa: 225 ton
Węzły: 1 000, pręty: 2 000, materiały: 4, przekroje: 54

Jedna z najnowocześniejszych elektrowni produkująca energię na bazie źródeł odnawialnych znajduje się w Schwendi, w południowych Niemczech.

Wykonując projekt architekta Matteo Thuna z Mediolanu, stworzono  zaawansowaną konstrukcję szkieletową z betonu zbrojonego, stali oraz drewna.

Budowa

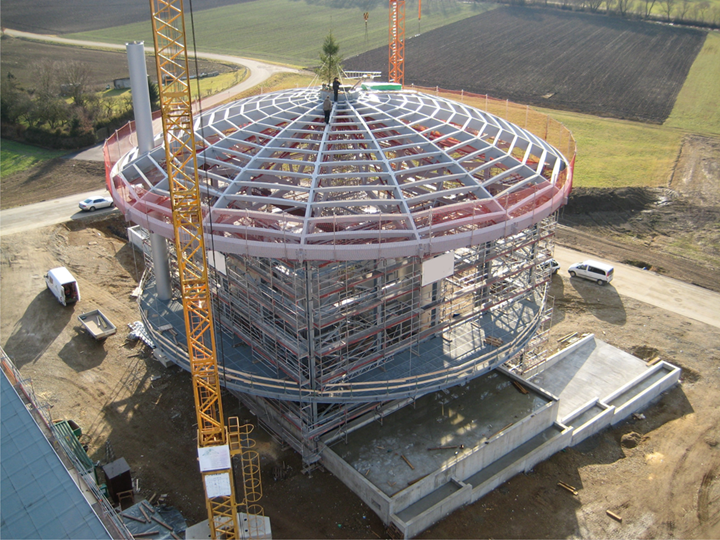

Budynek wraz z magazynem składa się z transparentnej konstrukcji z podwieszoną kratownicą i obracającymi się balkonami. Posadowiony jest na ławie fundamentowej. Stalowa konstrukcja szkieletowa, podtrzymująca dodatkowo suwnicę, wyposażona jest w siatkę o wymiarach 5.40 x 5.40 m, a jej wymiary ogólne to 21.60 x 21.60 m.

Kopulasty dach to konstrukcja z drewna klejonego warstwowo. Budynek ma ponad 24 m wysokości i średnicę ok.36 m.

Analiza statyczna i obliczenia

Projekt konstrukcji szkieletowej powstał w lokalnym biurze inżynierskim Georg Guter, które uczestniczyło w projekcie jeszcze przed etapem planowania i w procesie modelowania.

Prace związane z planowaniem były wykonywane pod ogromną presją czasu. Rozpoczęły się w styczniu 2007 r., z datą ukończenia zaplanowaną na lipiec 2008 r.

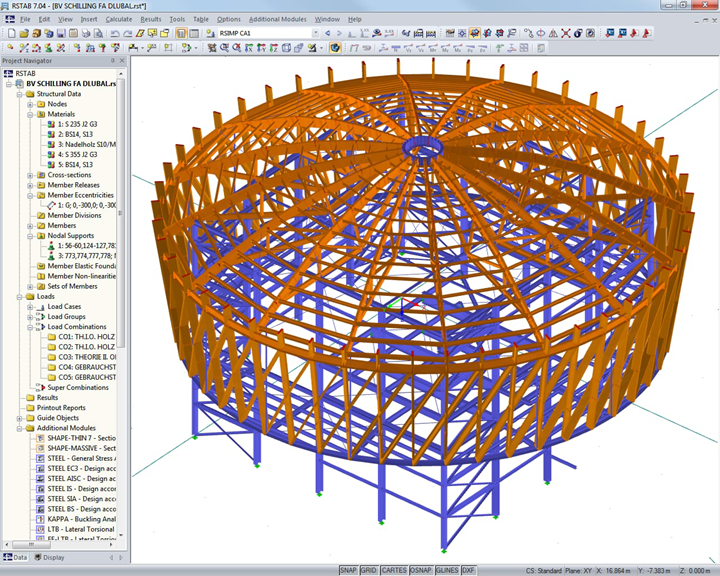

Konstrukcję zamodelowano jako przestrzenną konstrukcję w RSTAB. Obejmuje ona około 1,000 węzłów, 2,000 prętów, 54 przekrojów, oraz cztery rodzaje materiałów. Ciężar własny wynosi 225 ton.

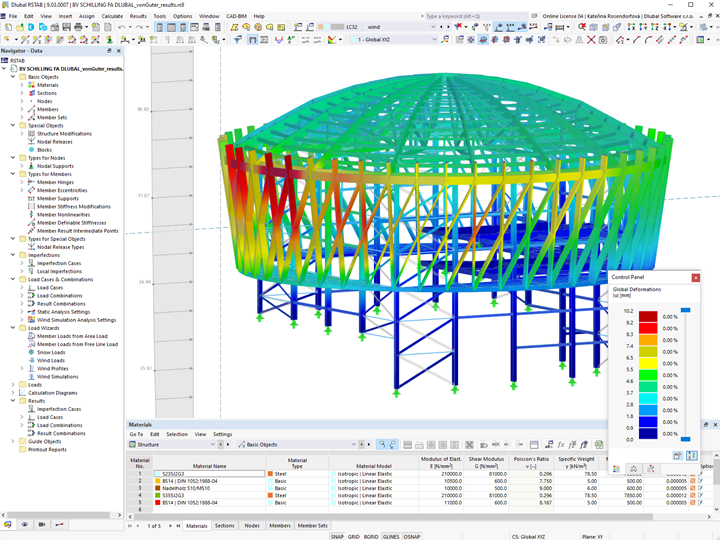

Dzieki obliczeniom w 3D, nośność różnych ścian usztywniających oraz warunki usztywnienia (zewnętrzne balkony stanowiące ścianę, pierścienie ściskające i rozciągające w rejonie dachu, pionowe i poziome stężenia oraz połączenie w poziomie z konstrukcją bryły za pomocą belek zespolonych) można było zdefiniować w sposób zbliżony do rzeczywistości.

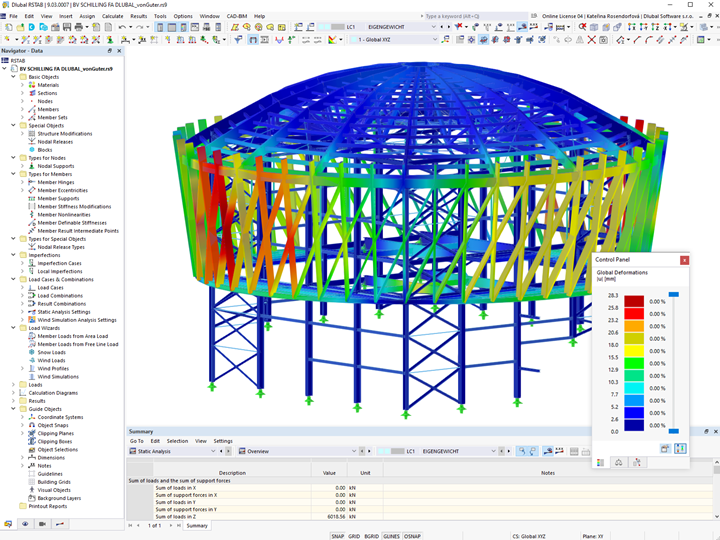

Konstrukcję szkieletową obliczono zgodnie z teorią drugiego rzędu z uwzględnieniem imperfekcji.
