Nuovo generatore a biomassa Schilling a Schwendi, Germania

• 3D Viewer | Google
• 3D Viewer | Babylon
• Realtà virtuale

855x

Costruzione di una centrale elettrica

Struttura

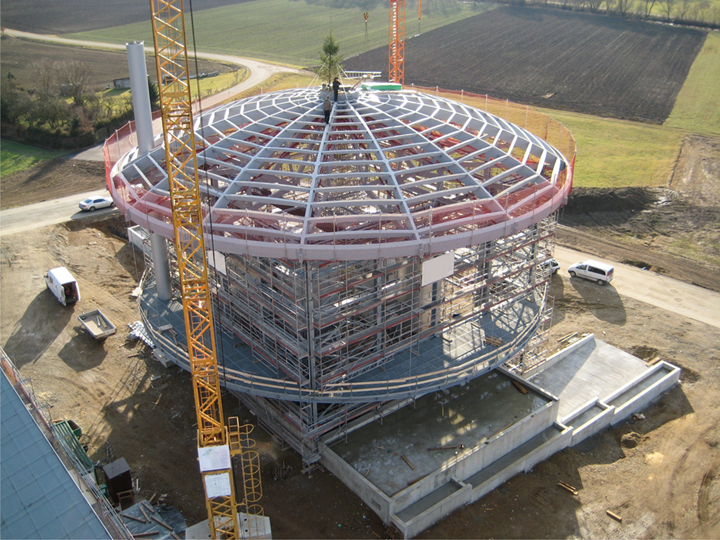

L'edificio, che comprende anche un magazzino, è costituito da una struttura trasparente con struttura portante sospesa e piani balconi girevoli. Poggia su delle fondazioni continue. La struttura dello scheletro in acciaio, equipaggiata da una gru a carrello, ha una griglia di 5.40 x 5.40 m e dimensioni complessive di 21.60 x 21.60 m.

Il tetto a cupola è costituito da una struttura in legno lamellare. L'edificio è alto più di 24 m ed ha un diametro di circa 36 m.

Pianificazione sotto pressione

La progettazione della struttura è stata realizzata in collaborazione con l'ufficio tecnico principale Baur e l'ufficio tecnico locale Georg Guter che aveva già partecipato alla pre-progettazione e al processo di modellazione.

La pianificazione è stata eseguita con una notevole pressione del tempo. È iniziato nel gennaio 2007, programmando la data di completamento nel luglio 2008.

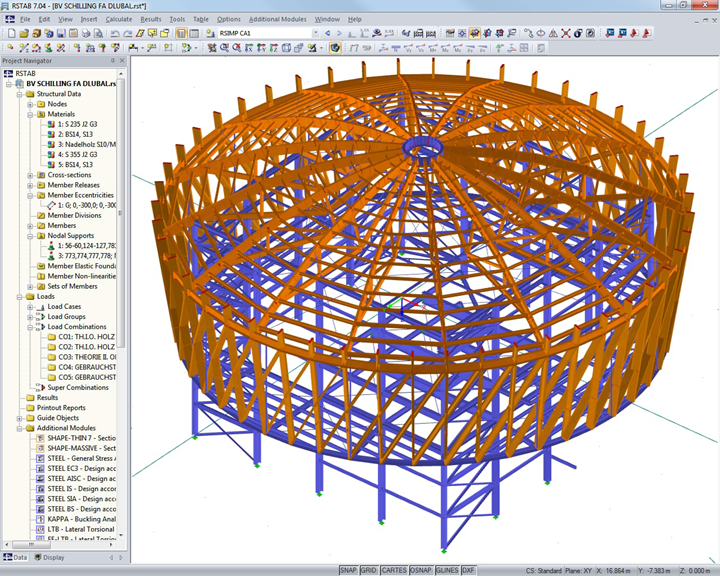

Modello di analisi in RSTAB

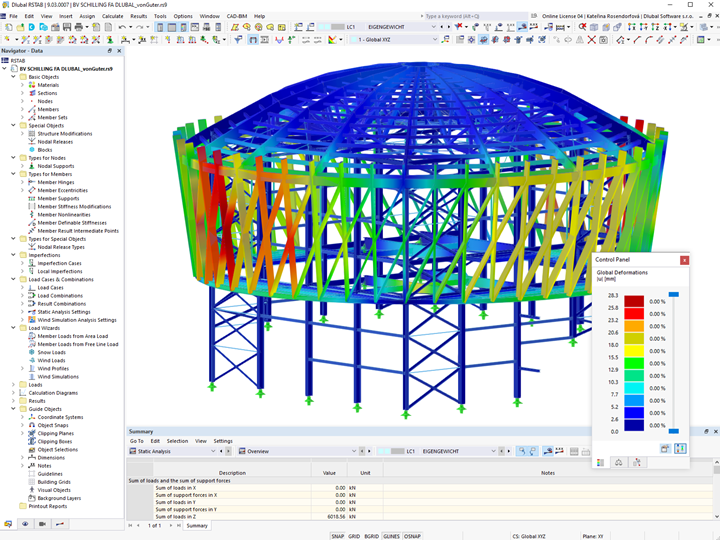

La struttura è stata modellata come un modello spaziale RSTAB. È costituita da circa 1.000 nodi, 2.000 aste, 54 sezioni trasversali e 4 tipi di materiale. Il peso proprio è di circa 225 tonnellate.

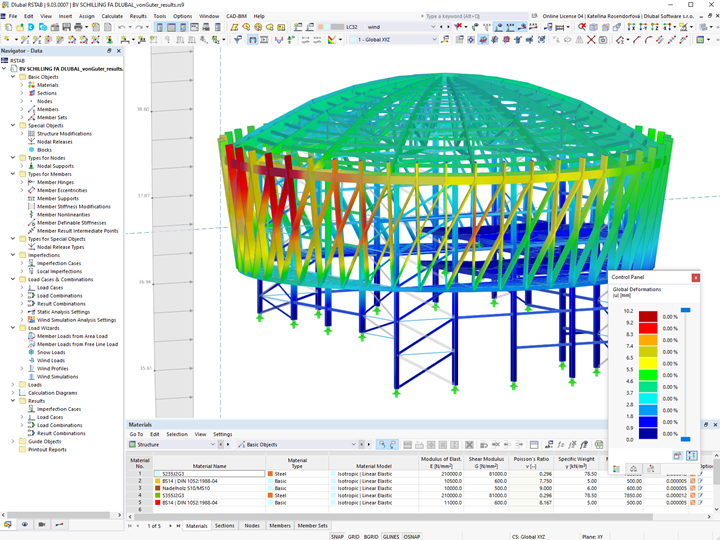

Grazie al calcolo 3D, la capacità portante delle diverse pareti di taglio di irrigidimento e le condizioni di rigidezza (balconi esterni come pareti, anelli di compressione e trazione nell'area della copertura, controventi verticali e orizzontali e collegamento orizzontale alla costruzione solida utilizzando travi composte) potrebbe essere determinato in base alla realtà.

Il telaio è stato calcolato secondo l'analisi del secondo ordine tenendo conto delle imperfezioni.
