Central térmica de biomasa de Schwendi, Alemania

Proyecto de cliente

Ingeniería estructural Cálculo de la estructura de acero y de madera
Ingenieurbüro Georg Guter
Stetten, Alemania
www.ib-guter.de
Construcción Planificación estructural final y dirección de obra
Ingenieurbüro Rudolf Baur
Wain, Alemania
www.buerobaur.de

Planificación del sistema de energía
Gammel Engineering
Abensberg, Alemania
www.gammel.de
Diseño arquitectónico Matteo Thun & Partners
Milan, Italia
www.matteothun.com
Inversor Bio Kraftwerk Schilling GmbH
Schwendi, Alemania
de.wikipedia.org/wiki/Biomasse-Kraftwerk-Schilling

Una de las centrales más modernas para la producción de energía basada en recursos naturales puede encontrarse en Schwendi, Alemania.

Siguiendo el diseño del arquitecto milanés Matteo Thun, se creó un armazón arquitectónicamente sofisticado compuesto de hormigón armado, acero y madera.

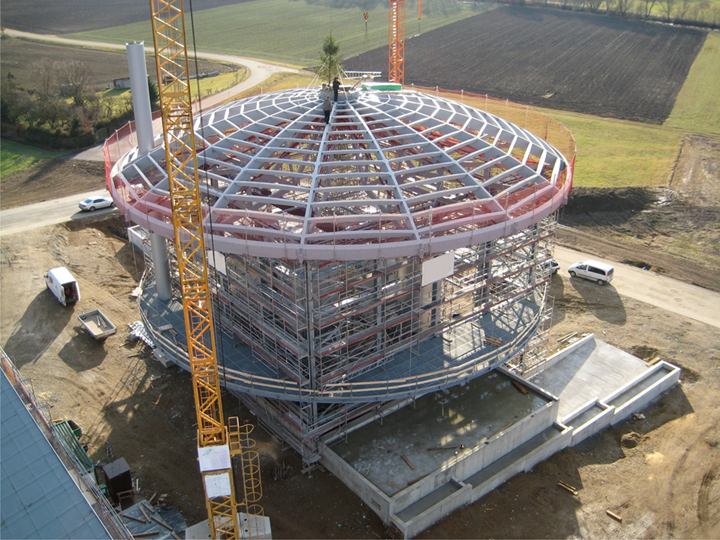

La construcción

El edificio de la planta incluyendo el almacén se compone de una estructura transparente con la envoltura suspendida y planos de balcones giratorios. Está basado en cimentaciones por zapata corrida. La estructura de acero de esqueleto, que contiene adicionalmente un puente grúa, tiene un entramado de 5,40 x 5,40 m y unas dimensiones generales de 21,60 x 21,60 m.

La cubierta en forma de cúpula se compone de una estructura de madera laminada encolada. El edificio tiene más de 24 m de alto y un radio de aproximadamente 36 m.

Análisis estructural y dimensionado

La estructura del entramado fue planificado por la oficina de ingeniería local Georg Guter, la cual ya estuvo participando en la planificación previa y el proceso de modelado.

El trabajo de planificación tuvo una enorme presión de tiempo. Empezó en enero de 2007, programando la fecha de finalización en julio de 2008.

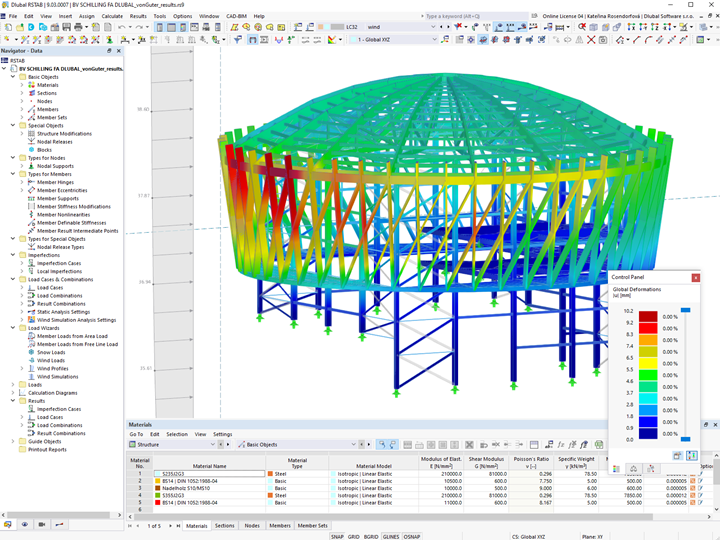

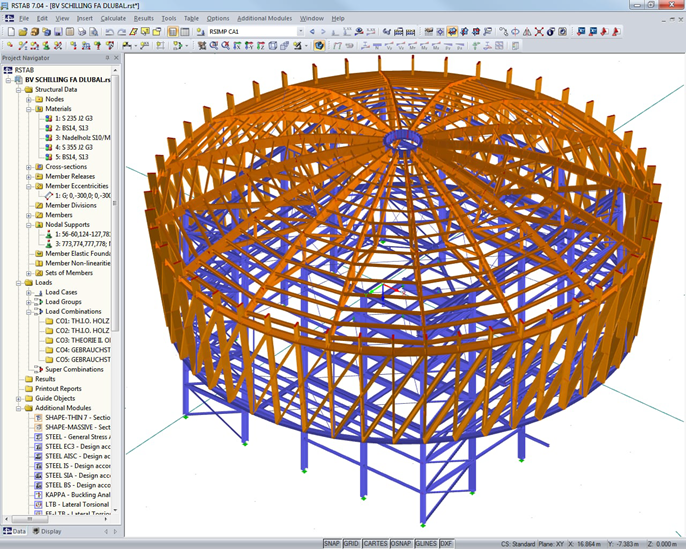

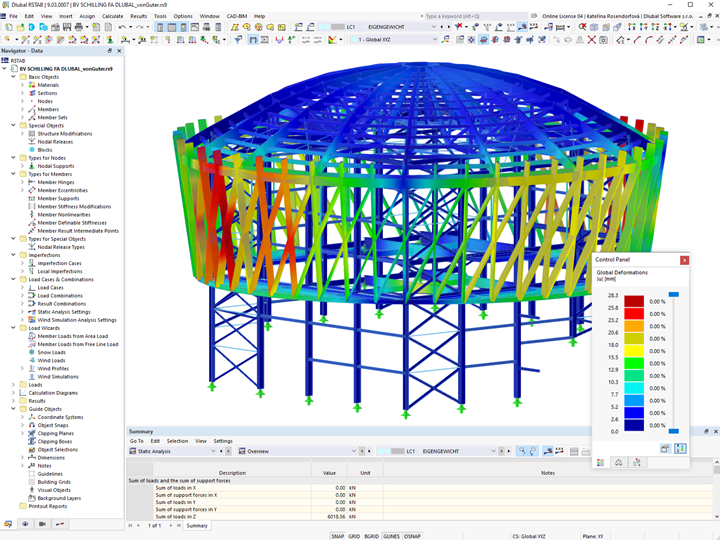

La estructura se modeló como un modelo espacial de RSTAB. Se compone de aproximadamente 1 000 nudos, 2 000 barras, 54 secciones y 4 tipos de material. El peso propio es de aproximadamente 225 toneladas.

Debido al cálculo, la capacidad de carga distinta de los muros a cortante de refuerzo y las condiciones de rigidez (balcones exteriores como muro, anillos de compresión y tracción, arriostramientos verticales y horizontales, así como también la conexión horizontal con la construcción maciza mediante el uso de vigas mixtas) se pudo determinar de manera cercana a la realidad.

La estructura se calculó según el análisis de segundo orden considerando imperfecciones.
