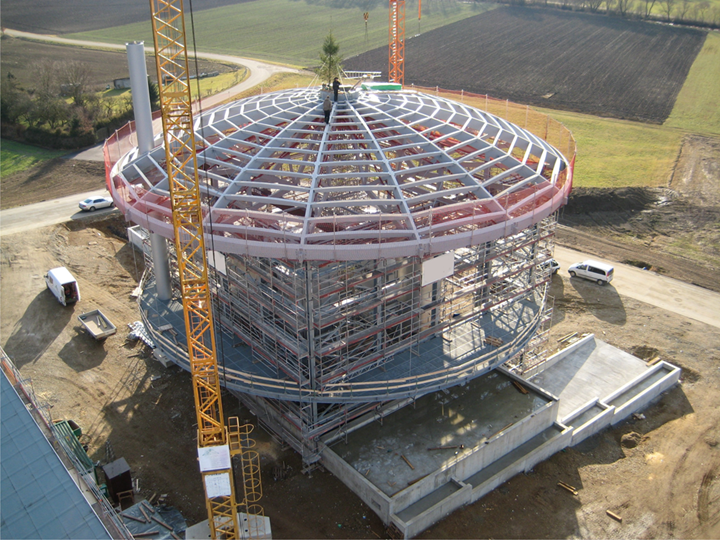

Novostavba bioelektrárny Schilling, Německo

• 3D prohlížeč | Google
• 3D prohlížeč | Babylon
• Virtuální realita

855x

Budova elektrárny

Konstrukce

Budova elektrárny s napojenými sklady sestává z průhledného obvodového pláště se zavěšenými dřevěnými nosníky a průběžným balkónem. Konstrukce je založena na pásových základech. Ocelový skelet, který nese navíc i jeřábovou dráhu, je proveden v modulu 5,4 x 5,4 m a jeho celkové vnější rozměry jsou 21,6 x 21,6 m.

Kupolová střecha se skládá z lepených nosníků. Tato více než 24 m vysoká stavba má průměr asi 36 m.

Plánování v časové tísni

Projektování nosné konstrukce probíhalo ve spolupráci s projektovou kanceláří Baur a místní projektovou firmou Guter, která se účastnila již prvotního přípravného procesu.

Plánování se provádělo ve značné časové tísni. Bylo zahájeno v lednu 2007, termín dokončení stavby byl přitom stanoven na červenec 2008.

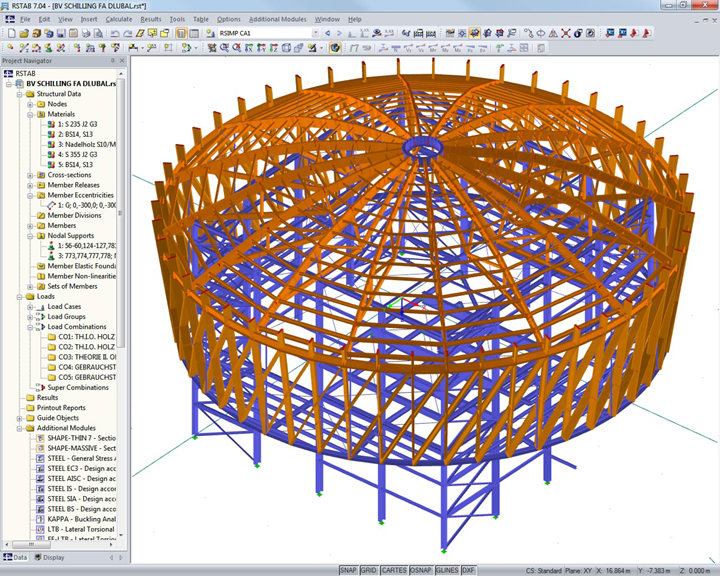

Statický model v programu RSTAB

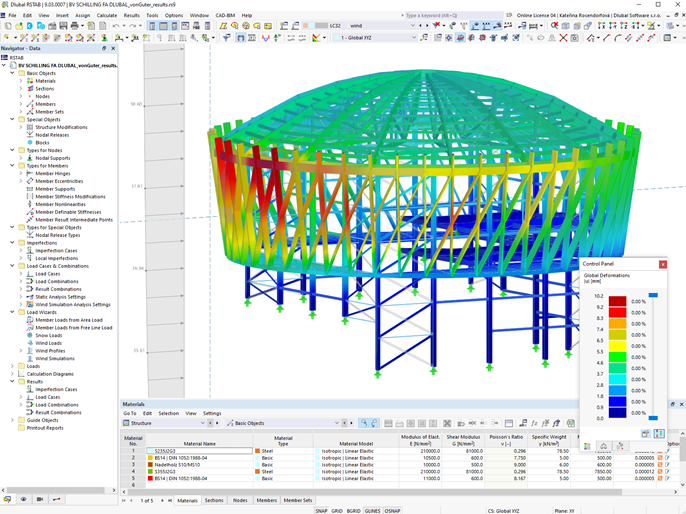

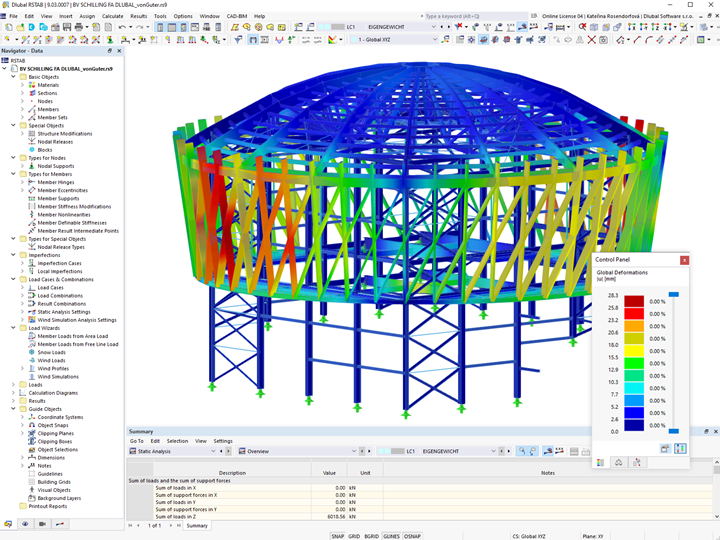

3D model konstrukce byl vytvořen v programu RSTAB. Model se skládá přibližně z 1000 uzlů, 2000 prutů, 54 průřezů a ze 4 materiálů. Vlastní tíha konstrukce činí asi 225 tun.

Pomocí prostorového výpočtu byly realisticky modelovány nosnosti různých výztužných systémů a tuhostní poměry (vnějších kruhových balkónů, tlakových a tahových prstenců v oblasti střechy, svislých a vodorovných ztužení i vodorovného připojení na pevnou konstrukci pomocí spřaženého nosníku).

Konstrukce byla podrobena analýze druhého řádu, při které se zohledňovaly imperfekce.
