Konstruktion

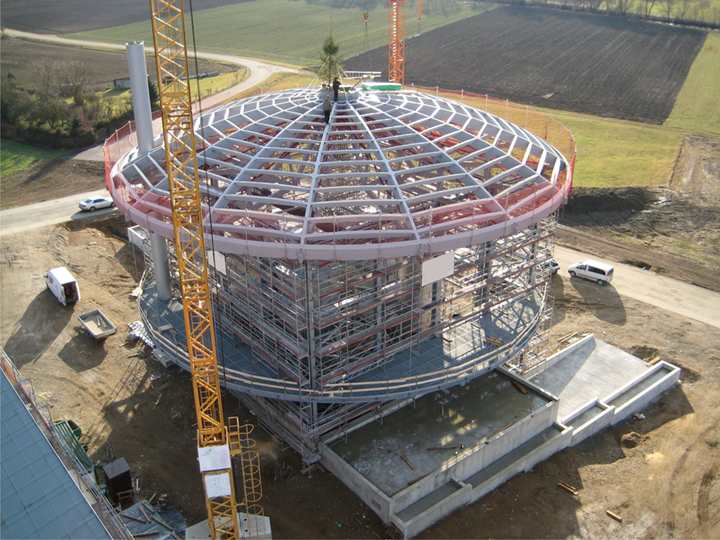

Das Kraftwerksgebäude mit angeschlossener Lagerhalle besteht aus einem transparenten Gehäuse mit vorgehängter Hülle und umlaufender Balkonebenen. Die Gründung erfolgte auf Streifenfundamenten. Die Stahlskelettkonstruktion, die noch eine Kranbahn trägt, hat ein Raster von 5,40 x 5,40 m und Aussenabmessungen von 21,60 x 21,60 m.
Das kuppelförmige Dach besteht aus einer Holzleimbinderkonstruktion. Das über 24 m hohe Gebäude misst ca. 36 m im Durchmesser.
Planung unter Zeitdruck
Die Tragwerksplanung erfolgte in Zusammenarbeit mit dem projektführenden Ingenieurbüro Baur und dem örtlichen Ingenieurbüro Guter, welches bereits bei der Vorplanung und Tragwerksfindung beteiligt war.
Die Planungsarbeiten standen unter einem enormen Zeitdruck. Beginn der Planung war Januar 2007 mit einem Fertigstellungstermin des Bauwerks im Juli 2008.

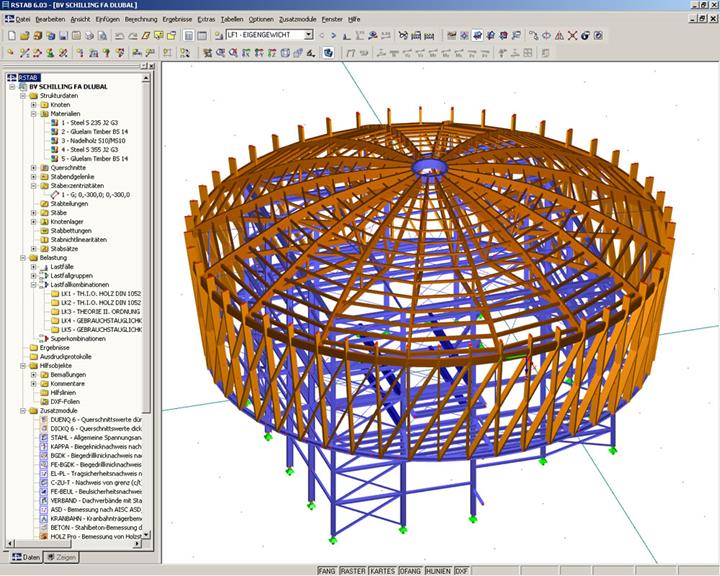

Statisches Modell in RSTAB

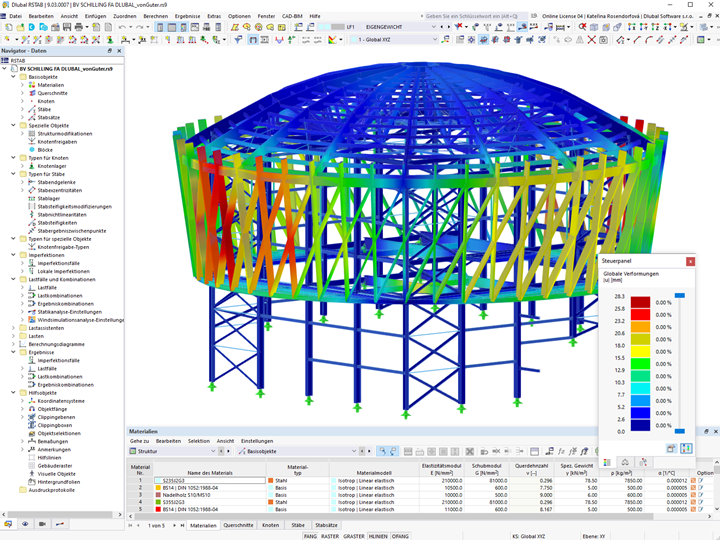

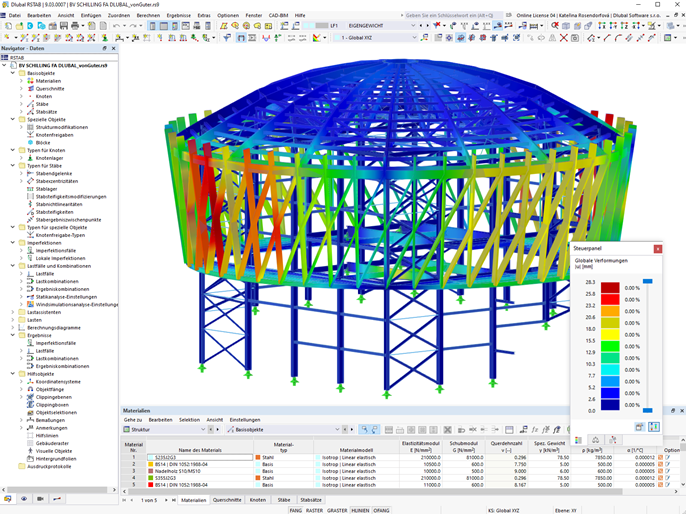

Die Modellierung erfolgte als 3D Modell in RSTAB. Das Modell besteht aus ca. 1000 Knoten, 2000 Stäben, 54 Querschnitten und vier Materialien. Das Eigengewicht der Struktur beträgt ungefähr 225 to.

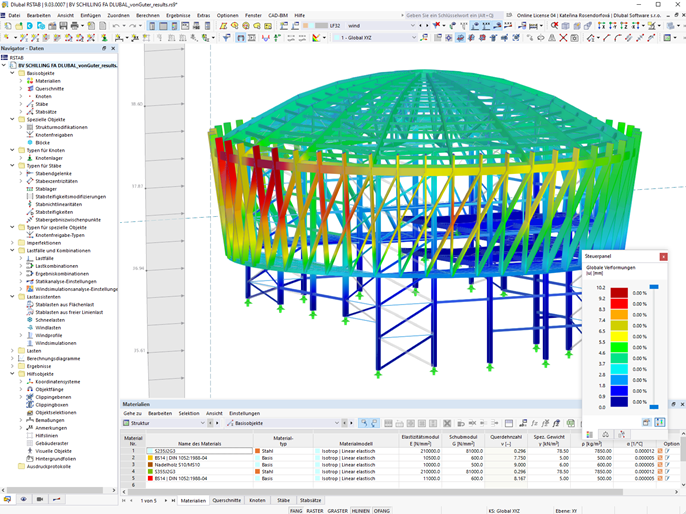

Durch die räumliche Berechnung konnte die Tragwirkung der unterschiedlichen Aussteifungssysteme und Steifigkeitsverhältnisse (außen liegenden Balkone als Scheibe, Druck- und Zugringe im Dachbereich, Vertikal- und Horizontalverbände, sowie horizontale Anbindung an den Massivbau über Verbundträger) realitätsnah erfasst werden.
Die Berechnung des Tragwerks erfolgte nach Theorie II. Ordnung unter Ansatz von Imperfektionen.
