Central elétrica de biomassa Schilling em Schwendi, Alemanha

Projeto de cliente da Dlubal

Planeamento estrutural Planeamento de estruturas em aço e madeira
Gabinete de engenharia Georg Guter
Stetten, Alemanha
www.ib-guter.de
Construção Planeamento final e gestão de construção
Gabinete de engenharia Rudolf Baur
Wain, Alemanha
www.buerobaur.de

Planeamento de sistema de energia
Gammel Engineering
Abensberg, Alemanha
www.gammel.de
Arquitetura Matteo Thun & Partners
Milão, Itália
www.matteothun.com
Investidor Bio Kraftwerk Schilling GmbH
Schwendi, Alemanha
de.wikipedia.org/wiki/Biomasse-Kraftwerk-Schilling

Na cidade de Schwendi, no sul da Alemanha, encontra-se uma das mais modernas centrais de produção de energia a partir de recursos renováveis.

O design é da autoria do arquiteto Matteo Thun de Milão, que criou com uma arquitetura sofisticada uma estrutura em betão armado, aço e madeira.

Construção

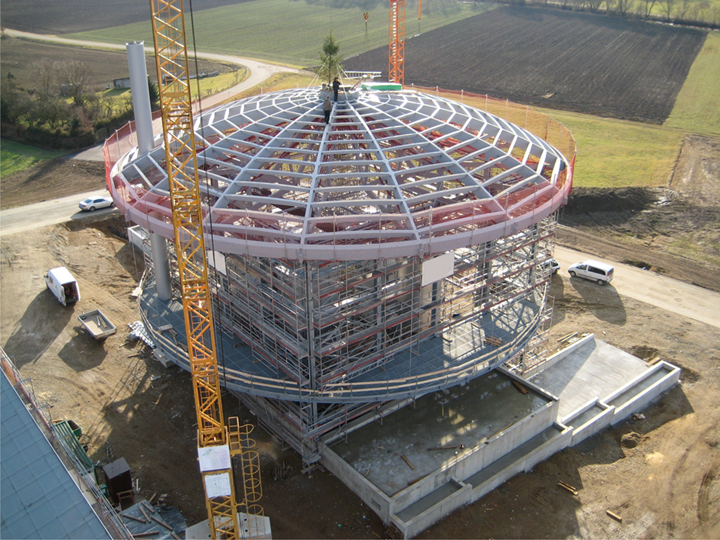

O edifício da central elétrica, que inclui um armazém, é constituído por uma estrutura transparente com uma envolvente suspensa e varandas circundantes. A estrutura está assente em fundações contínuas. A estrutura do pórtico metálico, que suporta ainda uma ponte rolante, tem uma grelha de 5,40 x 5,40 m e dimensões exteriores de 21,60 x 21,60 m.

A cobertura em forma de cúpula é uma construção em madeira laminada colada. O edifício tem uma altura de 24 m e um diâmetro de aproximadamente 36 m.

Análise estrutural e dimensionamento

O planeamento da estrutura foi efetuado em cooperação entre o gabinete de engenharia Baur e o gabinete de engenharia local, Guter, o qual já tinha participado no pré-planeamento e na determinação da estrutura de apoio.

Os trabalhos de planeamento estiveram sujeitos a enormes pressões de tempo. O início da fase de planeamento foi em janeiro de 2007, a data prevista para a concretização da obra era julho de 2008.

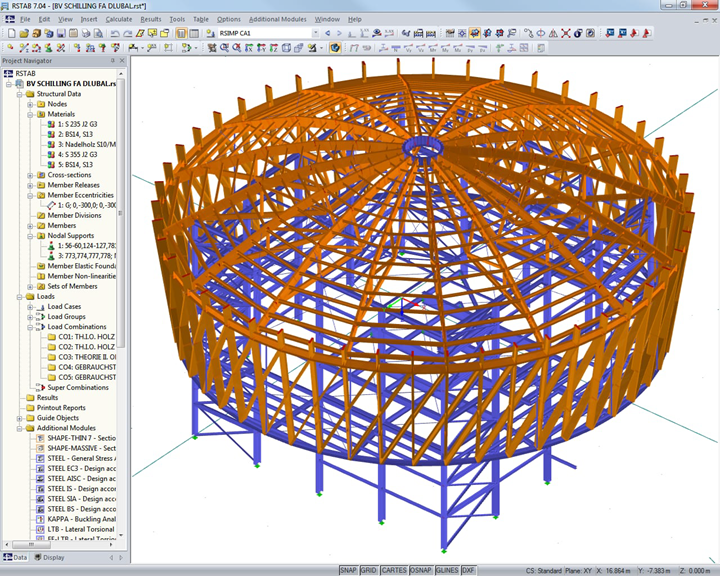

A estrutura foi criada como modelo 3D no RSTAB. No total, ela é constituída por aproximadamente 1000 nós, 2000 barras, 54 secções transversais e 4 tipos de material. O peso próprio é de aproximadamente 225 toneladas.

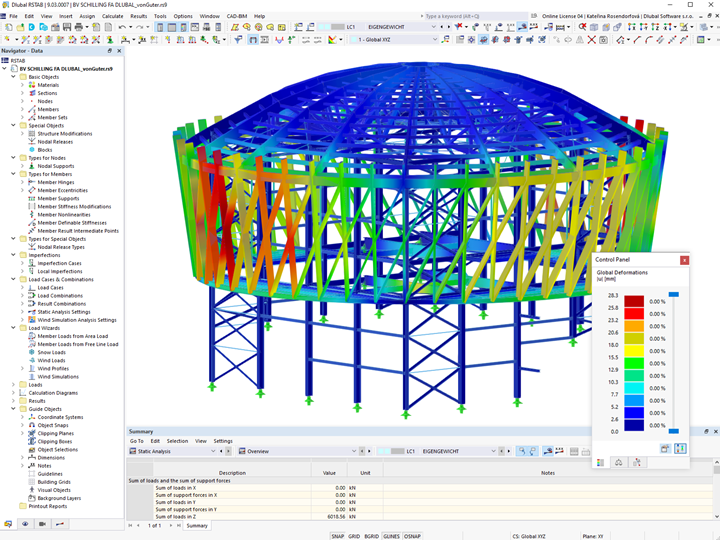

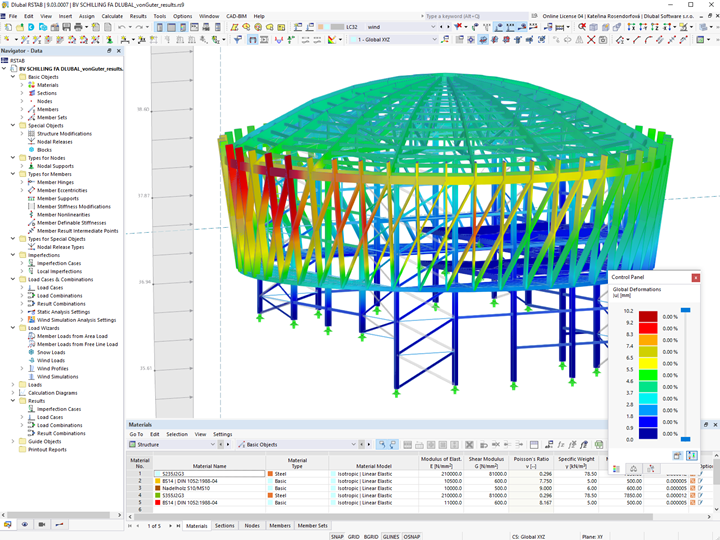

O cálculo a 3D permitiu uma determinação muito próxima da realidade da capacidade portante dos diferentes sistemas de contraventamento e das relações de rigidez (varandas exteriores como parede, anéis de compressão e tração na zona da cobertura, contraventamentos verticais e horizontais assim como ligação horizontal à construção maciça através de vigas compostas).

A estrutura portante foi calculada de acordo com uma análise de segunda ordem, com consideração de imperfeições.
