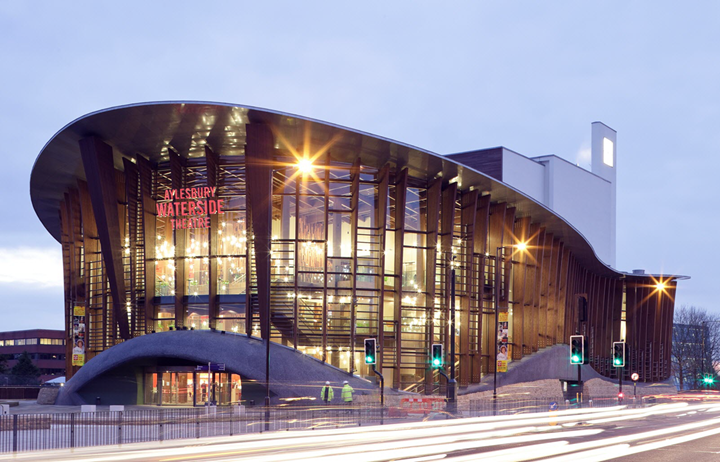

Поскольку основание и край кровли проходят волнообразно вокруг всего здания, является каждая опорная колонна уникальной.
Деревянные конструкции

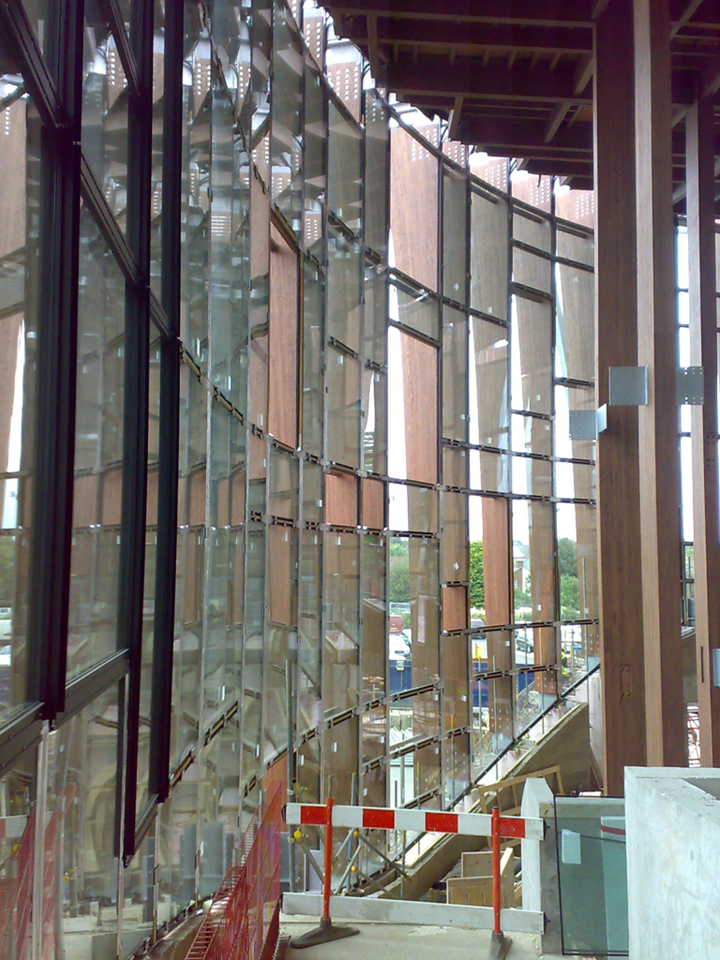

Расчет специально изготовленного фасада из дерева и стекла, акустического потолка и элементов кровли, а также расчет открытых колонн из поперечно-клееной древесины лиственницы выполняла немецкая компания, специализирующаяся на деревянное строительство Finnforest Merk из Айхаха.
За проектирование и расчет деревянных конструкций затем отвечала немецкая проектная фирма pbb GmbH из Ингольштадта. Команда инженеров разработала стандартные соединения со специальными модификациями для соответствующих ситуаций, чтобы, например, удовлетворить требования архитекторов, которые хотели, чтобы деревянные соединения были максимально покрыты.

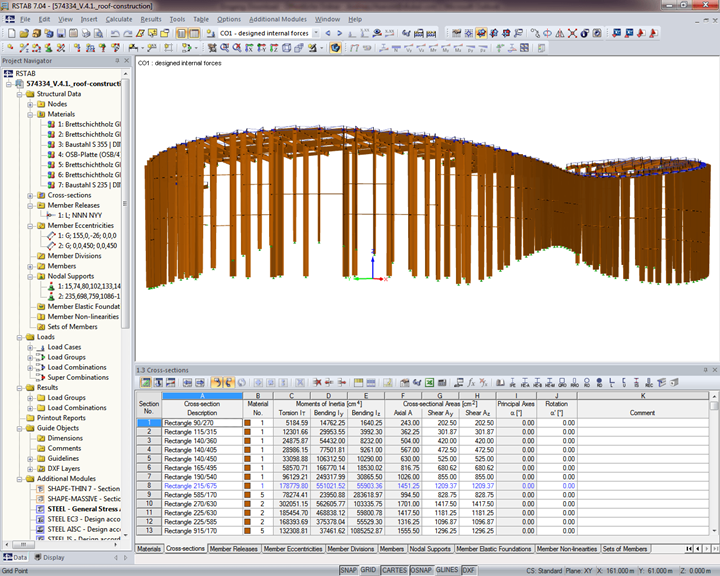

Расчет в программе RSTAB
Вся модель здания была задана в программе Tekla Structures и затем с помощью прямого интерфейса экспортирована в программу RSTAB.
В программе RSTAB потом выполнялся расчет конструкции кровли и конструкции деревянного фасада, которые включали в себя из более чем 1700 стержней.
Именно из-за свободной формы конструкции, усиленной внешними ребрами, требовалось тщательно оценить все примененные ветровые нагрузки. Далее требовалось в расчете учесть также вертикальные нагрузки от конструкции кровли и ограничительный конечный момент от консольной крыши с выступом до 3 м, которые действуют на капитель колонны.
| Проектирование конструкций | pbb Planung und Projektsteuerung GmbH, Ингольштадт, Германия www.pbb.de |
| Строительство | Деревянные конструкции, управление проектом Finnforest Merk GmbH, Бремен, Германия www.merk.de |
| Архитектор | Arts Team von RHWL Architects Лондон, Великобритания www.aedas.com/aedasartsteam |
| Заказчик | Aylesbury Vale District Council Эйлсбери, Великобритания www.aylesburyvaledc.gov.uk |
