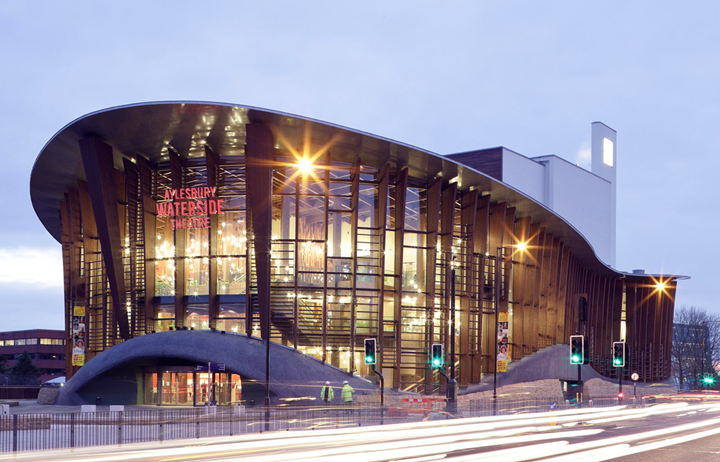

Da der Sockel und der Dachrand wellenförmig um das Gebäude laufen, ist jede der Stützen ein Unikat.
Holzbau „Made in Germany“

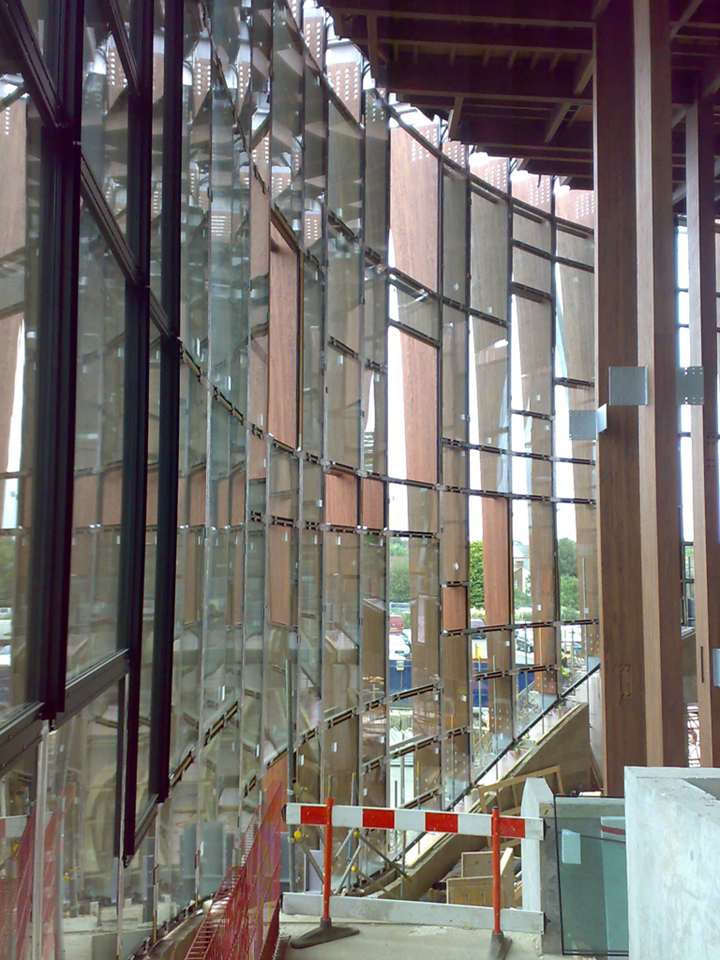

Das Aichacher Holzbauunternehmen Finnforest Merk hatte den Auftrag zur Ausführung der speziell hergestellten Holz-Glas-Fassade, Akustikdecken und –dachelemente und exponierten Lärchenbrettschichtholzstützen.
Die statische Berechnung und Werkplanung des Holztragwerkes wurden vom Ingolstädter Ingenieurbüro pbb GmbH durchgeführt. Dieses Team entwickelte gemeinsam Standardverbindungen mit speziellen Modifikationen für die jeweilige Situation, um beispielsweise die Vorgabe der Architekten zu erfüllen, dass die Holzverbindungen weitestgehend verdeckt sein sollten.
Berechnung in RSTAB

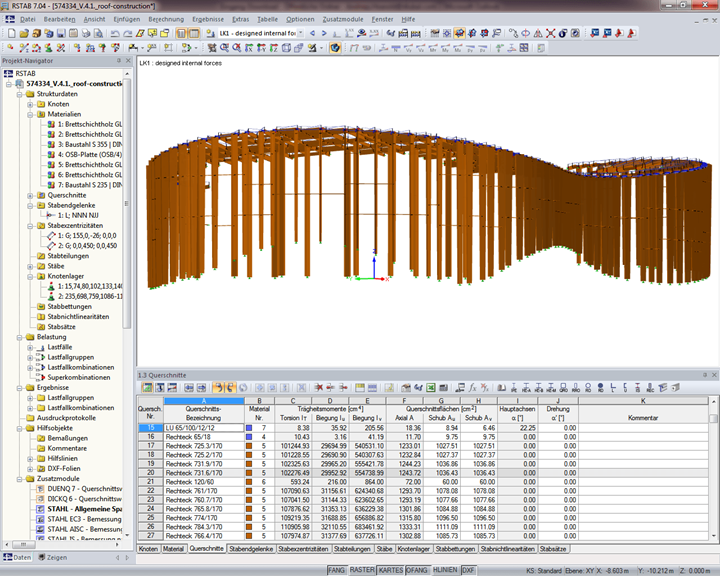

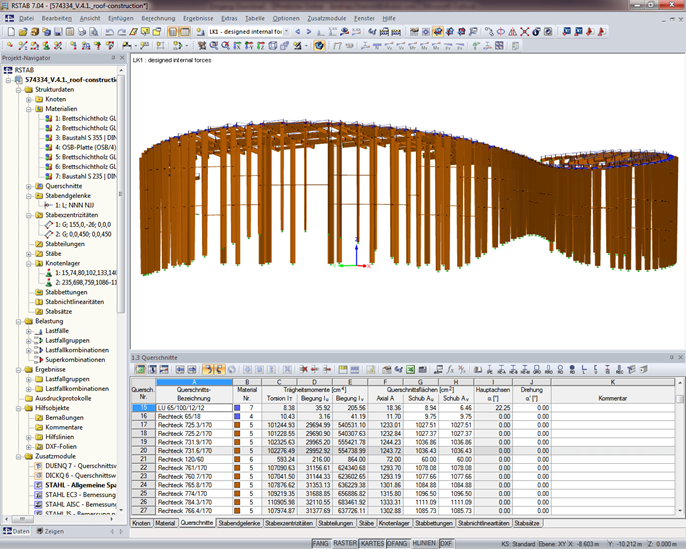

Die Modelleingabe erfolgte in Tekla Structures und wurde über die direkte Schnittstelle an RSTAB übergeben.
In RSTAB wurde dann die Dachkonstruktion und die Fassadenkonstruktion aus Holz, die über 1700 Stäbe umfasst, berechnet.
Dabei wurden, begründet durch die Freiformstruktur mit außen liegenden Rippen, aufwändige Windlasten angesetzt. Auch mussten am Kopfpunkt sowohl die Vertikallasten aus der Dachkonstruktion als auch das teilweise erhebliche Einspannmoment aus dem bis zu 3 m auskragenden Dachvorsprung angesetzt werden.
| Tragwerksplanung | pbb Planung und Projektsteuerung GmbH, Ingolstadt www.pbb.de |
| Konstruktion | Holzbau, Projektsteuerung Finnforest Merk GmbH, Bremen www.merk.de |
| Architekt | Arts Team von RHWL Architects London, UK www.aedas.com/aedasartsteam |
| Bauherr | Aylesbury Vale District Council Aylesbury, UK www.aylesburyvaledc.gov.uk |
