Waterside Theatre di Aylesbury vicino a Londra, Regno Unito

Progetto cliente

Questo articolo è stato tradotto da Google Traduttore

Visualizza il testo originale

Ingegneria strutturale pbb Planning and Project Control GmbH, Ingolstadt, Germania
www.pbb.de.
Costruzione Aylesbury Vale District Council
Aylesbury UK
www.aylesburyvaledc.gov.uk
Architettura Arts Team di RHWL Architects
Londra, Regno Unito
www.aedas.com/aedasartsteam
Committente Consiglio distrettuale di Aylesbury Vale
Aylesbury, Regno Unito
www.aylesburyvaledc.gov.uk

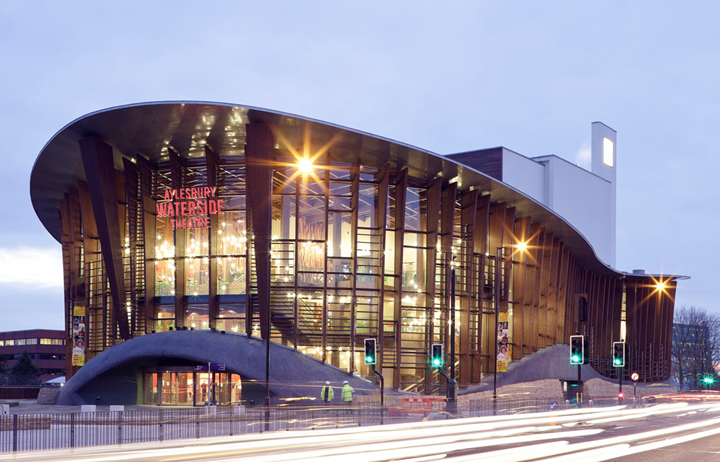

Nell'ottobre 2010 è stato inaugurato il Waterside Theatre in Avlebury, vicino a Londra Il nuovo emblema della città rispecchia la pianta del tetto e la struttura a forma di "Chiltern Hills" nel sud est dell'Inghilterra.Il nuovo punto di riferimento della città riflette la forma delle vicine Chiltern Hills nella pianta del suolo e nella struttura del tetto.

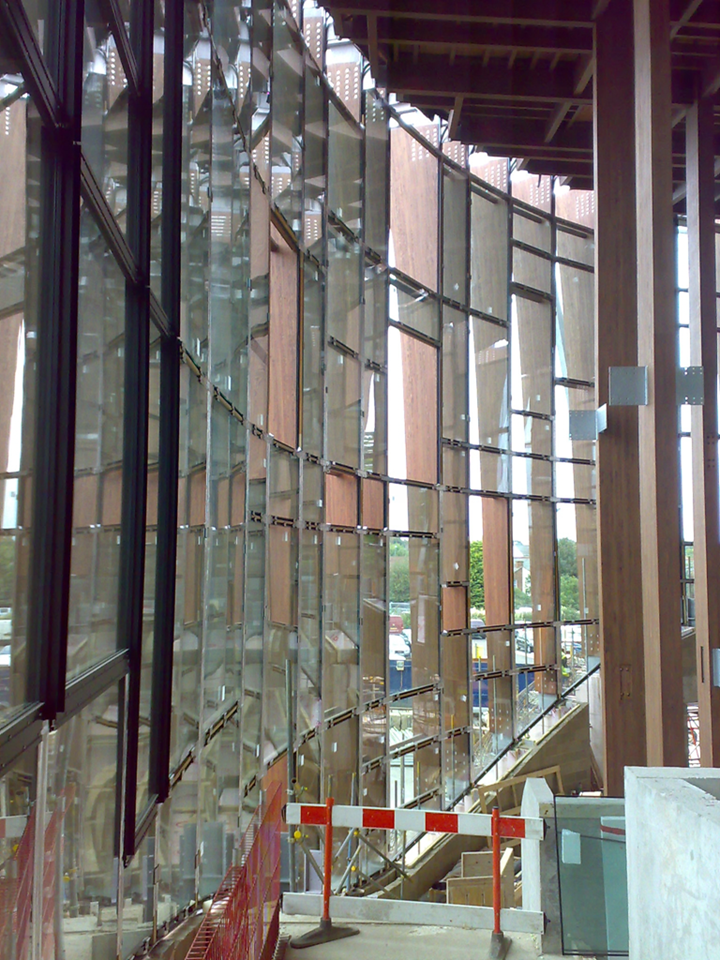

Le colonne di legno a forma di barra nell'area interna ed esterna si riferiscono alle profondità della foresta. La costruzione della facciata la cui struttura portante è esterna, il che significa che l'involucro dell'edificio è effettivamente costruito all'interno (facciata rovesciata), descrive una pianta del pavimento a forma di arachide con sei diversi raggi di curvatura.

Poiché il seminterrato e il bordo del tetto corrono ondulati attorno all'edificio, ogni colonna è unica.

Costruzioni in legno

La società di costruzioni in legno Finnforest Merk di Aichach, in Germania, si è occupata della progettazione della facciata in legno speciale, del soffitto acustico e degli elementi del tetto, nonché delle colonne a vista in legno lamellare incollato.

L'ufficio tecnico tedesco pbb GmbH di Ingolstadt era responsabile dell'analisi strutturale e della progettazione della struttura in legno. Il team ha sviluppato connessioni standard con modifiche speciali per le rispettive situazioni al fine di soddisfare, ad esempio, i requisiti degli architetti che desideravano che le connessioni in legno fossero coperte il più possibile.

Analisi in RSTAB

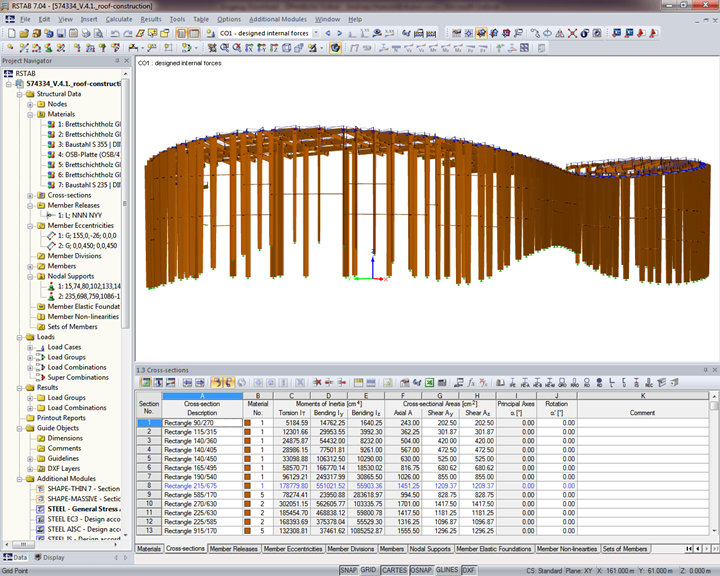

Il modello è stato inserito in Tekla Structures ed esportato in RSTAB utilizzando l'interfaccia diretta.

RSTAB ha calcolato la struttura del tetto e la costruzione della facciata in legno composta da oltre 1.700 aste.

I carichi del vento applicati sono stati piuttosto elaborati a causa della struttura a forma libera che è rinforzata da nervature esterne. Inoltre, i carichi verticali dalla struttura del tetto, nonché il momento finale vincolante dal tetto a sbalzo che può sporgere fino a 3 m, dovevano essere applicati alla testa della colonna.
