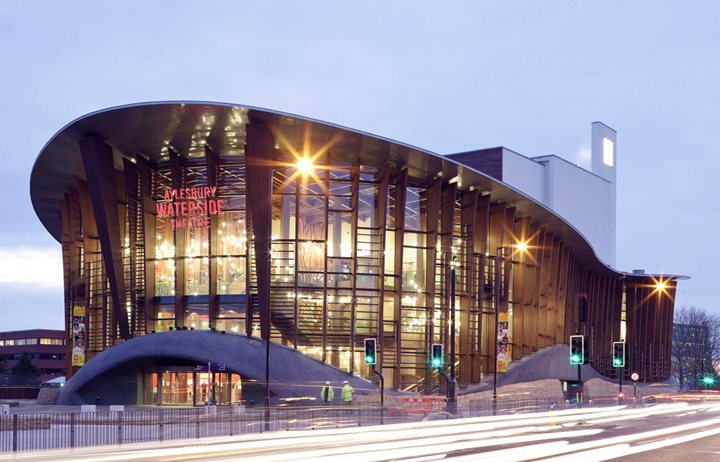

Vzhledem k vlnitému soklu i okraji střechy okolo celé budovy je každý sloup unikátní.
Dřevěná konstrukce

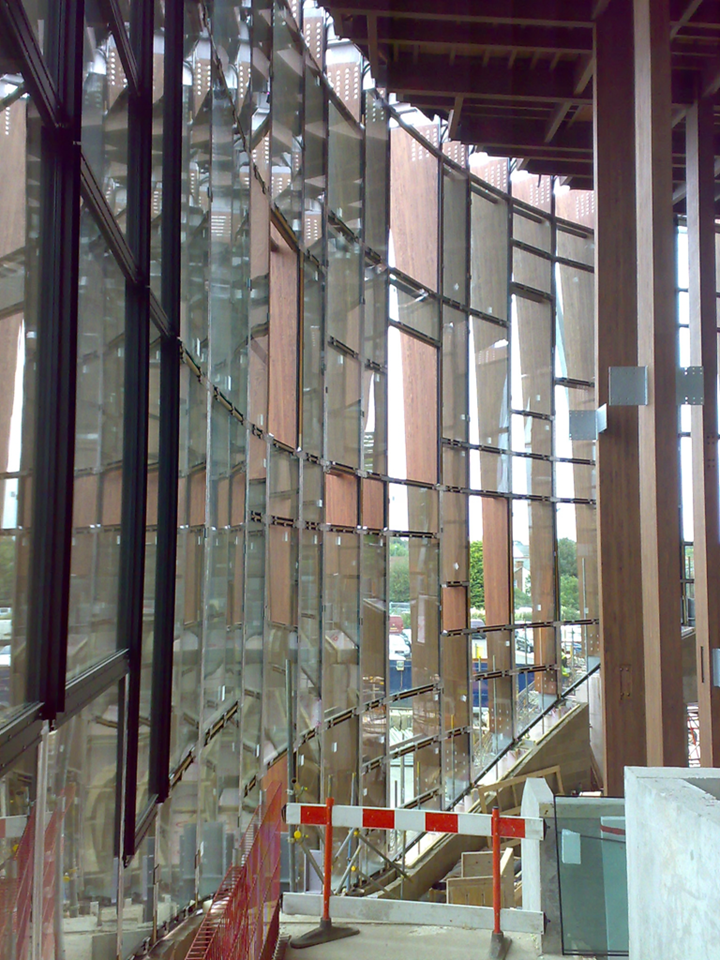

Společnost Finnforest Merk z německého Aichachu zhotovila speciální dřevo‑skleněnou fasádu, akustické stropy, střešní prvky a sloupy z modřínového lepeného lamelového dřeva.
Statického výpočtu a návrhu dřevěné konstrukce se ujala německá projektová kancelář pbb GmbH z Ingolstadtu. Pracovní tým vyvinul různé typy spojů se speciálními úpravami pro danou situaci, například splňující požadavek architektů, aby byly spoje zakryty v maximální možné míře.

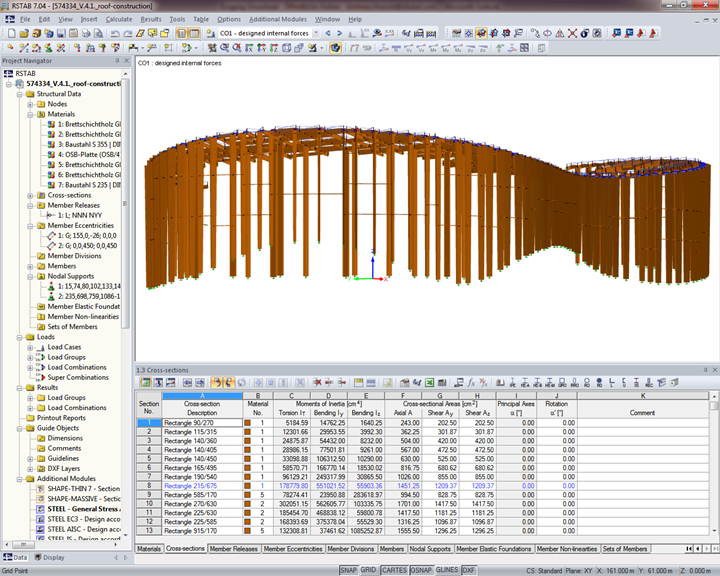

Posouzení v programu RSTAB
Model konstrukce byl vytvořen v programu Tekla Structures a následně převeden přes přímé rozhraní do programu RSTAB.
V programu RSTAB se provedl výpočet konstrukce střechy a fasády z více než 1 700 prutů.
Poté se důkladně stanovilo zatížení větrem působící na nepravidelnou strukturu s ven vyčnívajícími žebry. Dále bylo třeba uvažovat svislá zatížení od střešní konstrukce a také velmi důležité působení momentů vlivem až třímetrového střešního přesahu.
| Statika | pbb Planung und Projektsteuerung GmbH, Ingolstadt, Německo www.pbb.de |
| Konstrukce | Dřevěná konstrukce, řízení projektu Finnforest Merk GmbH, Bremen, Německo www.merk.de |
| Architektonický návrh |
Arts Team z RHWL Architects Londýn, Velká Británie www.aedas.com/aedasartsteam |
| Investor | Aylesbury Vale District Council Aylesbury, Velká Británie www.aylesburyvaledc.gov.uk |
