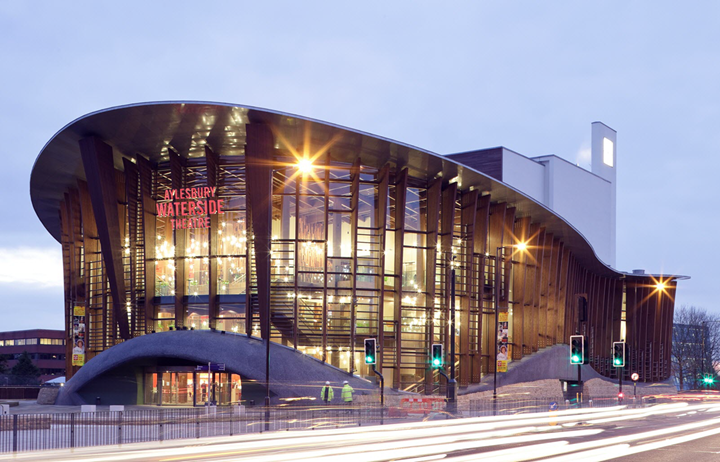

Cada pilar da estrutura em madeira é único, uma vez que a base e a borda da cobertura rodeiam o edifício de forma ondulada.
Construção em madeira "Made in Germany"

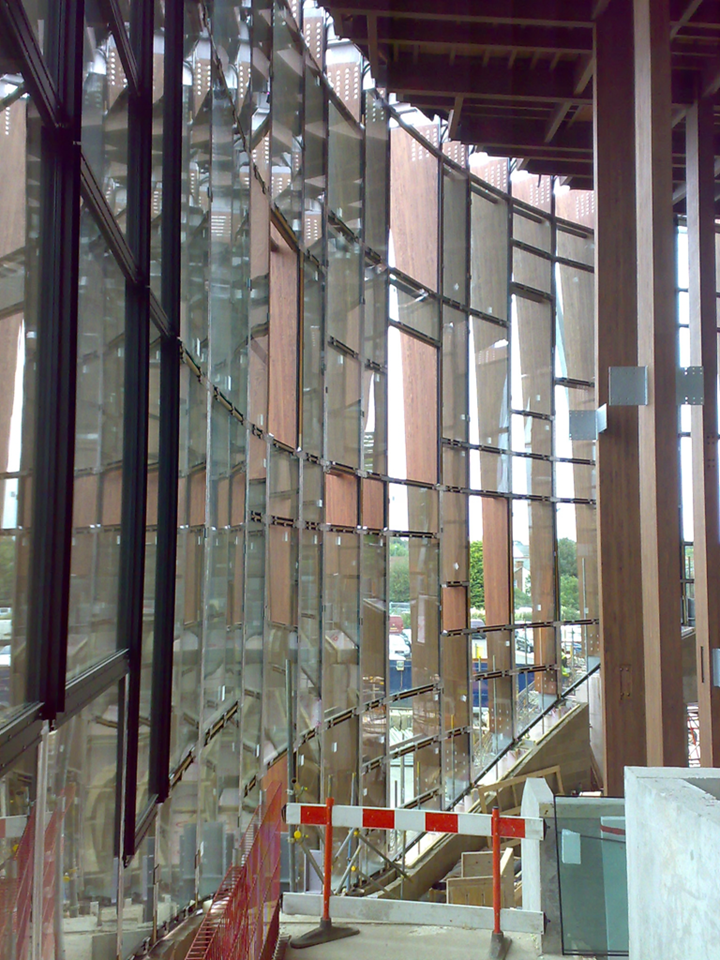

A Finnforest Merk de Aichach, na Alemanha, foi a empresa contratada para o dimensionamento da fachada de madeira e vidro de fabrico especial, dos elementos do teto acústico e da cobertura, assim como dos pilares de madeira laminada colada de larício.
O gabinete de engenharia alemão pbb GmbH de Ingolstadt foi responsável pelos cálculos estáticos e pelo planeamento da estrutura em madeira. A equipa de engenheiros desenvolveu ligações padrão com modificações especiais para as respetivas situações, para, por exemplo, respeitar o requisito dos arquitetos de, na medida do possível, ter as ligações de madeira cobertas.

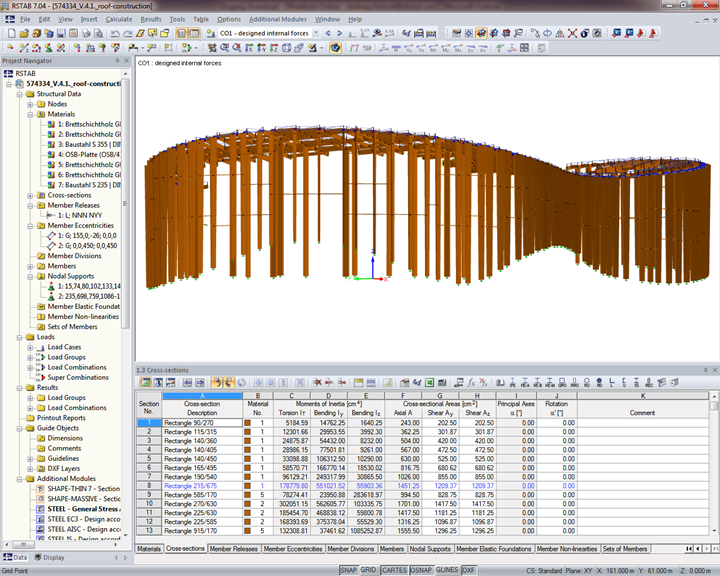

Cálculo no RSTAB
O modelo foi introduzido no Tekla Structures e depois exportado para o RSTAB através da interface direta.
No RSTAB prosseguiu-se com o cálculo da estrutura da cobertura e da fachada de madeira, constituídas por mais de 1700 barras.
Devido à forma livre da estrutura reforçada por nervuras exteriores, foram aplicadas cargas de vento elaboradas ao modelo. Além disso, foi necessário aplicar as cargas verticais da estrutura da cobertura, assim como o momento de encastramento parcialmente relevante da parte da cobertura em consola, com comprimentos até 3 m.
| Planeamento estrutural | pbb Planung und Projektsteuerung GmbH, Ingolstadt, Alemanha www.pbb.de |
| Construção | Estrutura em madeira, gestão do projeto Finnforest Merk GmbH, Bremen, Alemanha www.merk.de |
| Arquitetura | Arts Team de RHWL Architects Londres, Reino Unido www.aedas.com/aedasartsteam |
| Cliente | Aylesbury Vale District Council Aylesbury, Reino Unido www.aylesburyvaledc.gov.uk |
