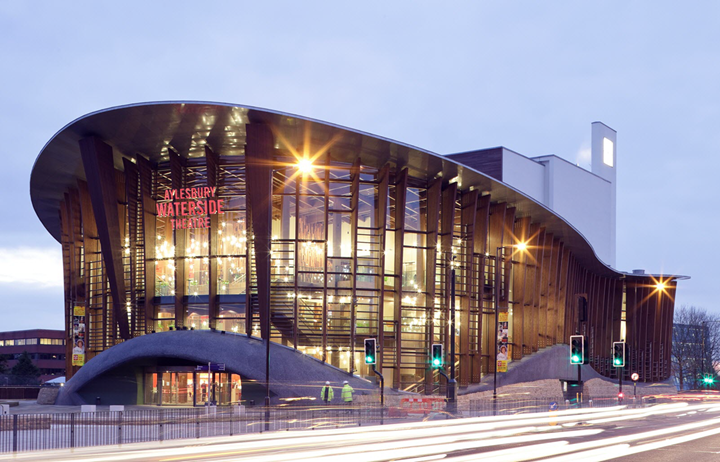

Chaque poteau est unique pour s'adapter au sous-sol et au bord de la toiture, qui ondulent tels une vague tout autour bâtiment.
Construction bois « Made in Germany »

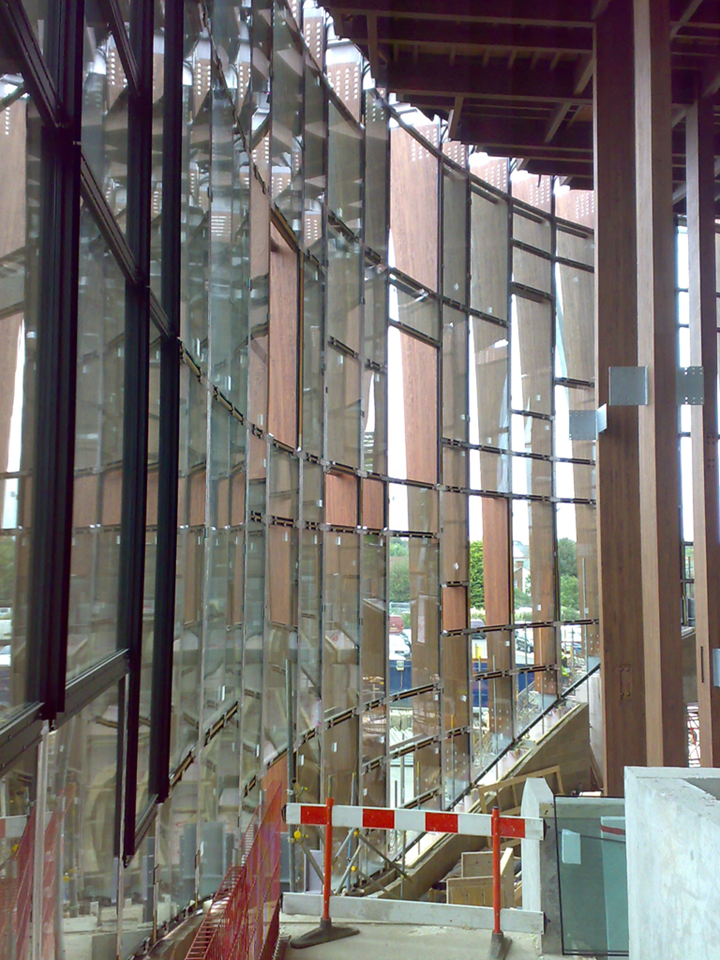

La société allemande de construction bois Finnforest Merk a été chargée de la conception de cette façade mixte bois-verre unique, du plafond acoustique, des éléments de toiture, ainsi que des poteaux visibles en mélèze et en CLT.
Le calcul et la planification de la structure bois ont été effectués par le bureau d'études allemand pbb GmbH. Son équipe a développé des assemblages standards avec des modifications à chaque emplacement requis pour remplir les conditions fixées par les architectes, qui voulaient notamment que les assemblages bois soient les moins visibles possible.
Calcul avec RSTAB

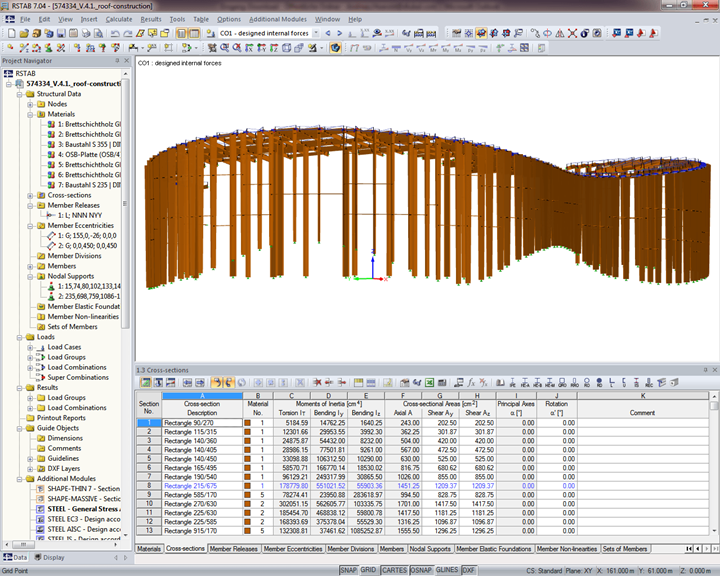

Le modèle a été dessiné dans Tekla Structures puis exporté vers RSTAB via l'interface d'échange directe.
La toiture et la façade ont été calculées dans RSTAB à l'aide d'un modèle de plus de 1 700 barres.
En raison de la forme libre et des nervures externes de cette structure, des charges de vent complexes ont été appliquées. De plus, les charges verticales exercées par la structure de la toiture et le moment de contrainte du débord de la toiture, en porte-à-faux jusqu'à 3 m, ont dû être appliqués au niveau des têtes de poteau.
| Calcul de structure | pbb Planung und Projektsteuerung GmbH, Ingolstadt, Allemagne www.pbb.de |
| Construction | Construction bois, gestion de projet Finnforest Merk GmbH, Brême, Allemagne www.merk.de |
| Architecture | Arts Team of RHWL Architects Londres, Angleterre www.aedas.com/aedasartsteam |
| Maître d'ouvrage | Aylesbury Vale District Council Aylesbury, Angleterre www.aylesburyvaledc.gov.uk |
