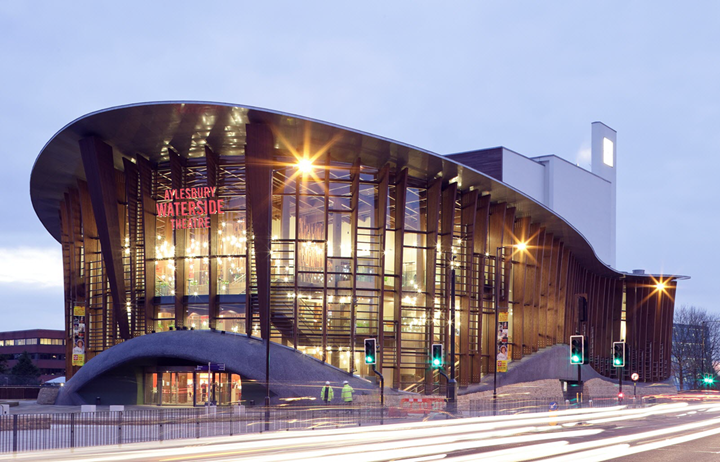

Cada columna de la estructura de madera es única ya que el sótano y la cubierta tienen una forma ondulada sobre el edificio.
Construcción de madera

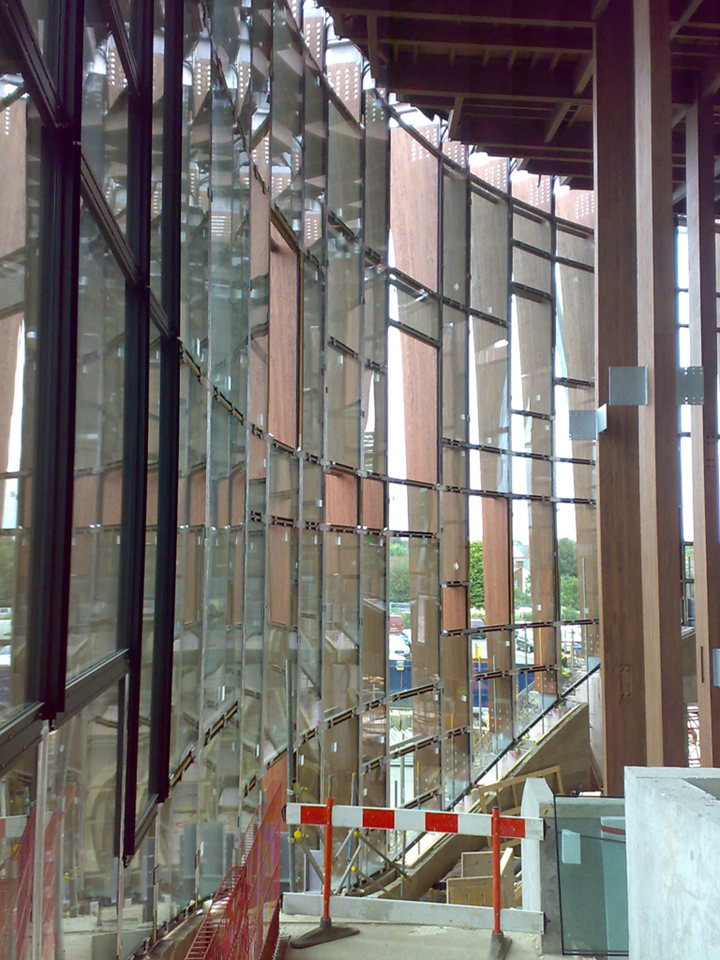

La empresa de construcciones de madera Finnforest Merk situada en Aichach, Alemania, fue la responsable de la ejecución de la especial fachada fabricada en madera y vidrio, el techo y sus elementos acústicos así como las columnas expuestas hechas de madera laminada encolada de alerce.
La ingeniería alemana pbb GmbH situada en Ingolstadt fue la responsable del análisis estructural y la ingeniería de la estructura de madera. El equipo desarrolló una serie de uniones normalizadas con modificaciones especiales para cada situación particular, con el fin de ajustarse a las necesidades de los arquitectos que querían que las uniones de madera se cubrieran lo mejor posible.
Análisis en RSTAB

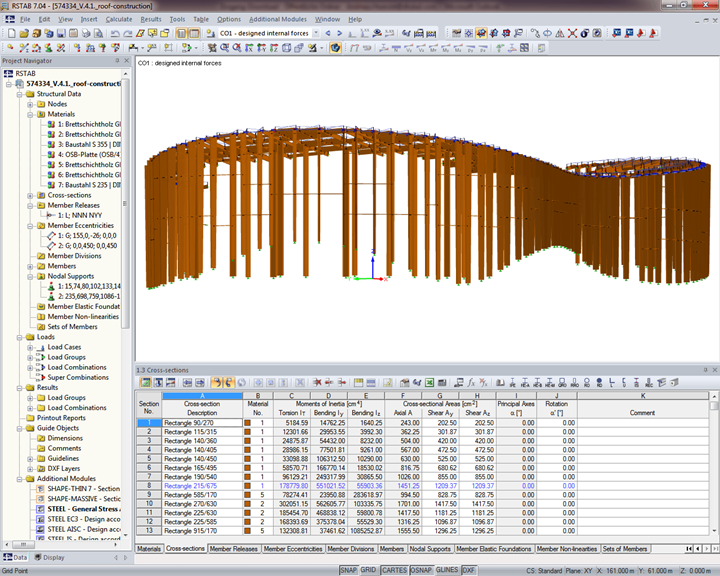

El modelo se introdujo en Tekla Structures y se exportó a RSTAB utilizando la interfaz directa disponible.
RSTAB calculó la estructura de la cubierta y la construcción de la fachada de madera consistente en más de 1.700 barras.
La elaboración de las cargas de viento aplicadas supuso un trabajo laborioso a causa de la forma especial de la estructura, la cual está además reforzada por nervios exteriores. Además, se tuvo que aplicar a la parte superior de la columna tanto las cargas verticales de la estructura de la cubierta como el momento final de coacción de la cubierta en voladizo que puede sobresalir hasta 3 m.
| Ingeniería estructural | pbb Planung und Projektsteuerung GmbH, Ingolstadt, Alemania www.pbb.de |
| Construcción | Construcción de madera y administración del proyecto Finnforest Merk GmbH, Bremen, Alemania www.merk.de |
| Arquitectura | Arts Team of RHWL Architects Londres, Reino Unido www.aedas.com/aedasartsteam |
| Inversor | Aylesbury Vale District Council Aylesbury, Reino Unido www.aylesburyvaledc.gov.uk |
