Жилой комплекс Zentrum Lenk, Вергль, Австрия

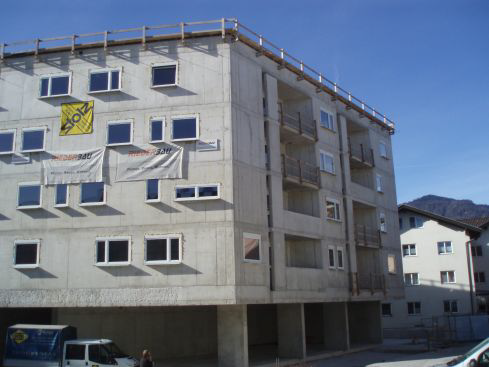

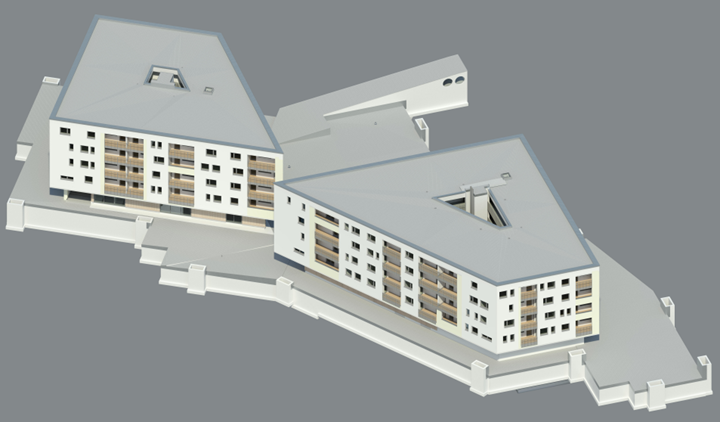

Жилой комплекс спроектирован и разработан полностью как модель BIM, включая расчет конструкций, планирование работ, обьявление тендера и т.д.

В данных целях потребовалось применить программные инструменты от компании bimm GmbH, с помощью которых могли архитекторы, инженеры-проектировщики и инженеры-строители эффективно работать над общей 3D-моделью.

Жилой комплекс Zentrum Lenk, Вергль, Австрия

625x

Железобетонный жилой комплекс

Моделирование и расчет

Вся модель была сначала задана в программе Revit, причем вводу подлежало более чем 1 000 000 конструктивных элементов (включая защитное ограждение и многое другое). Все характеристики конструкции и ее загружения задавались также в программу Revit Structure.

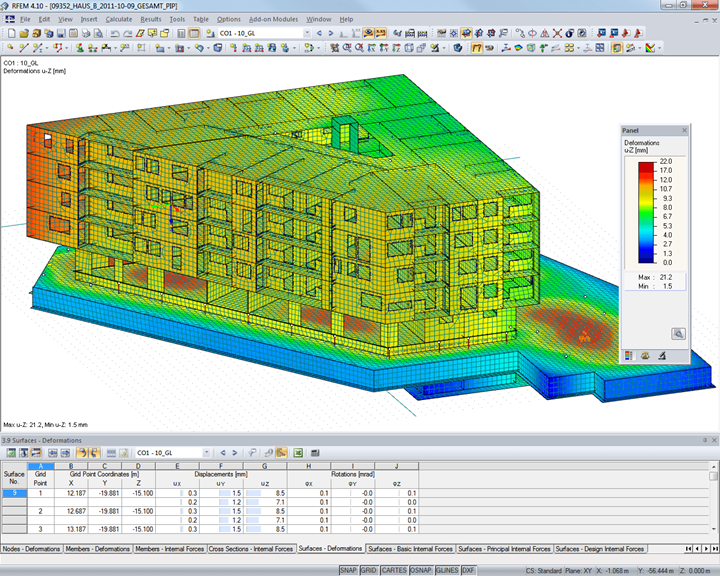

Затем была данная конструктивная модель с помощью прямого интерфейса перенесена в программу RFEM. Данный интерфейс двунаправленный. Это значит, что передача данных осуществляется в обоих направлениях. То есть, все изменения конструктивных элементов, сделанные в программе RFEM, можно легко экспортировать в программу Revit, и наоборот.

В данном проекте была программа RFEM использована в основном для выполнения общего расчета конструкций и расчета железобетонных конструкций. Все остальные расчеты конструкций затем выполнялись в ее дополнительных модулях RF-CONCRETE и RF‑PUNCH.

Конструкция

Весь проект занимает собой площадь размером около 40 000 м³ и разделен на две расчетных части: Здание A и Здание B.

Прочие характеристики конструктивных моделей:

Здание А:
Материалы: 11 | Поверхности: 362 | Сечения: 7 | Стержни: 75 | Вес конструкции: около 10 млн тонн

Проектирование конструкций	Расчет конструкций, окончательное и детальное планирование AGA-Bau-Planungs GmbH Куфштайн, Австрия www.agabau.at BIM консультирование b.i.m.m GmbH Австрия, Нидерланды, Германия www.bimm.eu
Архитектура	Архитектурный проект riccione Architekten Инсбрук, Австрия www.riccione.at
Заказчик	TIROLER FRIEDENSWERK Рум (около Инсбрука), Австрия www.friedentirol.at
Монтаж	Immi Ceramica Via Rruga Brigada VII Тирана, Албания www.immiceramica.al
