Wörgl Zentrum Lenk, Österreich

In Wörgl, Österreich, enstand eine Wohnanlage, bei der die Planung, d. h. Statik, Werkplanung, Ausschreibung usw., auf Wunsch des Bauherrn in einem kompletten BIM-Modell erstellt wurde.

Dazu wurden Softwaretools der Fa. b.i.m.m GmbH genutzt, durch die Architekten, Tragwerksplaner und Haustechniker effizient an einem 3D-Modell zusammenarbeiten können.

626x

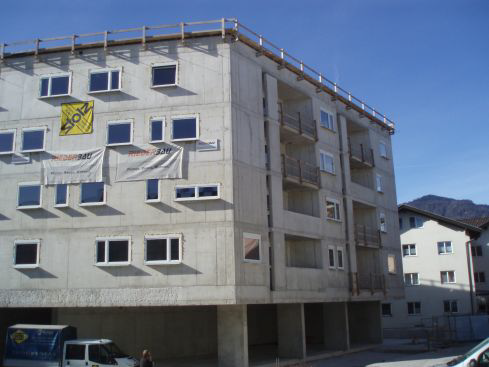

Wohnanlage aus Stahlbeton

Modellierung und Bemessung

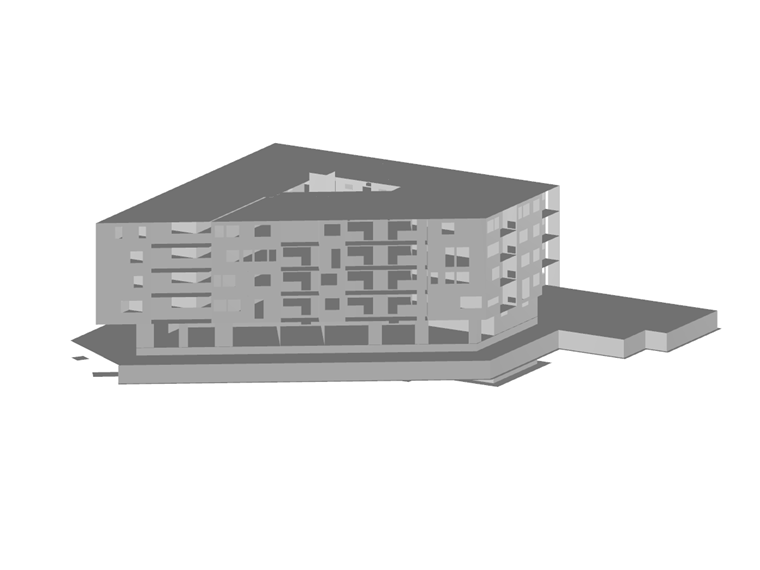

Die Eingabe des kompletten Modells erfolgte in Revit. Es beinhaltet insgesamt ca. 1.000.000 Bauteile (incl. Geländer usw.)! In Revit Structure wurden auch alle statischen Angaben und Lastfälle eingegeben.

Die Übergabe des Analysemodells erfolgte dann über die direkte Schnittstelle zu RFEM. Diese Schnittstelle ist bidirektional, das bedeutet, dass eine Datenübertragung in beide Richtungen stattfindet. Werden Bauteile in RFEM geändert, lassen sich diese einfach an Revit übergeben und umgekehrt.

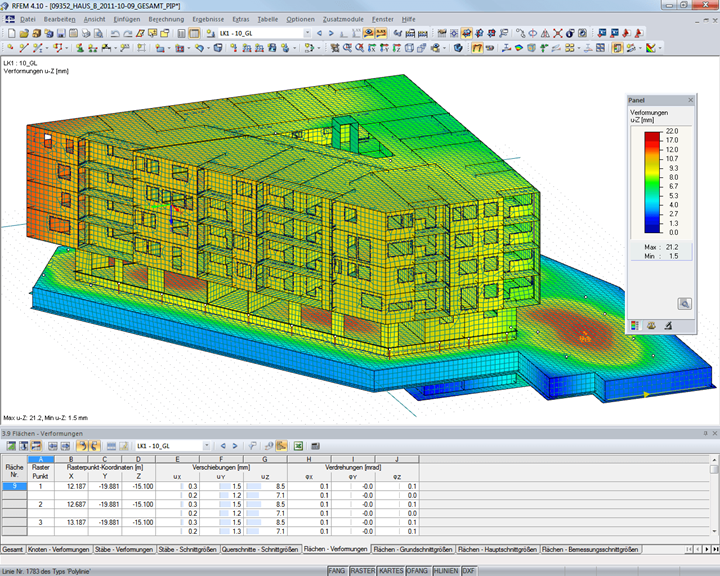

Die statische Berechnung und Bemessung der Betonkonstruktionen erfolgte in RFEM. Dabei kamen die Zusatzmodule RF‑BETON und RF‑STANZ zum Einsatz.

Konstruktion

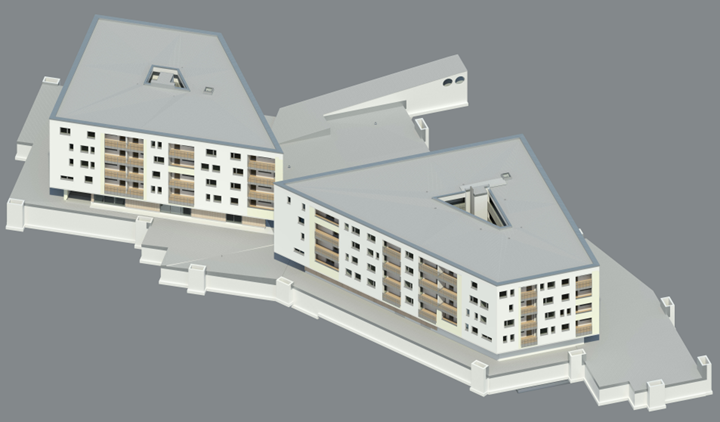

Das gesamte Projekt umfasst einen umbauten Raum von ca. 40 000 m³. Es ist in 2 Berechnungsabschnitte geteilt, Haus A und Haus B.

Weitere Kenndaten der statischen Modelle sind:

Haus A:
Materialien: 11 | Flächen: 362 | Querschnitte: 7 | Stäbe: 75 | Struktur-Gewicht: ca. 10 Mio. t

Tragwerksplanung	Statische Berechnung, Ausführungs- und Detailplanung AGA-Bau-Planungs GmbH Kufstein, Österreich www.agabau.at BIM-Begleitung b.i.m.m GmbH Österreich, Niederlande, Deutschland www.bimm.eu
Architektur	Genehmigungsplanung riccione Architekten Innsbruck, Österreich www.riccione.at
Bauherr	TIROLER FRIEDENSWERK Rum (bei Innsbruck), Österreich www.friedentirol.at
